Замена задней камеры Moto G6 Play

Выключите телефон перед началом работы.

По возможности полностью разрядите аккумулятор перед разборкой. При заряженной батарее возрастает риск опасного теплового инцидента, если аккумулятор будет перегрет или повреждён во время ремонта.

Если заднее стекло треснуло, полностью заклейте его упаковочной лентой, чтобы удержать осколки стекла и избежать травм.

Подготовьте iOpener и нагрейте заднюю часть телефона вдоль нижнего края примерно две минуты, или пока она не станет чуть слишком горячей для касания. Это поможет размягчить клей, держащий заднее стекло.

Возможно, потребуется несколько раз разогреть и повторно приложить iOpener, чтобы телефон прогрелся достаточно. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к воздействию температуры.

Прикрепите присоску к нижнему краю заднего стекла.

Тяните присоску вверх с равномерным, сильным усилием, чтобы создать небольшой зазор между задним стеклом и рамкой.

Если стекло треснуло, присоска может не приклеиться. Попробуйте поддеть стекло крепкой лентой или приклейте присоску суперклеем и дайте клею затвердеть, чтобы продолжить работу.

Для этого может потребоваться значительная сила, но вам нужно только создать очень небольшой зазор, чтобы вставить инструмент.

Если возникают трудности, нагрейте место сильнее, чтобы ещё больше размягчить клей, и попробуйте снова. Клей быстро остывает, поэтому возможно придётся прогревать несколько раз.

Вставьте медиатор для вскрытия в созданный зазор под задним стеклом.

Проведите медиатором по всему нижнему краю телефона, чтобы разрезать клей, фиксирующий заднее стекло.

Замедлите движение и разрезайте очень аккуратно при подходе к углам. Изогнутая часть стекла по левому и правому краям может легко треснуть, если медиатор будет упираться в изогнутое стекло.

После разреза клей иногда слипается обратно по мере остывания. Чтобы этого избежать, оставьте медиатор под этим краем после разреза и продолжайте следующие шаги с новым медиатором.

Нагрейте правый край задней панели телефона, чтобы размягчить клей под ней.

Проведите медиатором вдоль правого края заднего стекла, чтобы отделить клей под ним.

Следите, чтобы не вставлять медиатор глубже примерно на 1 см от края заднего стекла, чтобы не повредить шлейф датчика отпечатка пальца.

Оставьте медиатор под верхним правым углом стекла, чтобы клей не слипся обратно. Продолжайте с новым медиатором.

Нагрейте верхний край задней панели телефона, чтобы размягчить клей заднего стекла.

Проведите медиатором по всему верхнему краю телефона, чтобы разрезать клей, фиксирующий заднее стекло.

Следите, чтобы не вставлять медиатор глубже примерно на 1 см от края стекла, чтобы не повредить терморассеивающую прокладку вокруг выступа камеры.

Замедлите движение и разрезайте очень аккуратно при подходе к углам. Изогнутая часть стекла по левому и правому краям может легко треснуть, если медиатор будет упираться в изогнутое стекло.

Оставьте медиатор под верхним левым углом стекла, чтобы клей не слипся обратно. Продолжайте с новым медиатором.

Нагрейте левый край задней панели телефона, чтобы размягчить клей под ним.

Проведите медиатором вдоль левого края телефона, чтобы разрезать клей заднего стекла.

Следите, чтобы не вставлять медиатор глубже примерно на 1 см от края заднего стекла, чтобы не повредить шлейф датчика отпечатка пальца.

По бокам нижней половины телефона расположены две полосы клея, которые необходимо отделить, чтобы снять заднюю панель стекла.

Вам нужно освободить эти полосы клея, не повредив шлейф датчика отпечатка пальца, расположенный в центре телефона.

Вставьте плоский конец лопатки в нижней половине правой стороны телефона примерно на 2 см и проведите ею вниз по правому краю, чтобы отделить правую полосу клея.

Не вставляйте лопаткy слишком глубоко и поддевайте медленно, чтобы не повредить шлейф датчика отпечатка пальца и не треснуло заднее стекло.

Вставьте лопаточку в нижнюю половину левой стороны телефона примерно на 2 см и проведите ею вниз по левой кромке, чтобы освободить левый полосовой клей.

Не вставляйте лопаточку слишком глубоко и поддёргивайте медленно, чтобы не повредить кабель датчика отпечатков или не треснуло заднее стекло.

Если стекло по-прежнему прикипело, повторно нагрейте и срежьте оставшийся клей столько раз, сколько потребуется.

Осторожно приподнимите заднее стекло, убедившись, что оно полностью отделено от клея.

Откройте заднее стекло.

Не снимайте заднюю панель полностью, так как датчик отпечатков всё ещё подключён к телефону через хрупкий шлейф.

При повторной сборке остановитесь на этом этапе, чтобы заменить клей на заднем стекле с помощью заранее вырезанной клейкой карточки или прочной двусторонней клейкой ленты, например Tesa 61395.

После закрытия устройства при сборке положите что‑то тяжёлое, например учебник или два, сверху устройства на 30–60 минут. Это обеспечит прочное склеивание.

Отвинтите крестовой отверткой два винта, фиксирующие держатель шлейфа датчика отпечатков:

Один серебристый винт 1,5 мм

Один золотистый винт 3,5 мм

С помощью пинцета снимите держатель шлейфа датчика отпечатков.

Используйте заострённый край лопаточки, чтобы отключить шлейф датчика отпечатков.

Снимите заднюю панель.

Отвинтите крестовой отверткой пятнадцать золотистых винтов 3,5 мм, фиксирующих пластиковую среднюю рамку.

Некоторые из этих винтов закрыты наклейками. Другие находятся в глубоких посадочных местах и требуют удаления пинцетом или выталкивания с другой стороны рамки.

Вставьте лопаточку в выемку на верхнем правом крае средней рамки.

Подденьте рамку, чтобы освободить защёлки, фиксирующие её к алюминиевому корпусу устройства.

Снимите пластиковую среднюю рамку.

Используйте лопаточку, чтобы поддеть и отключить кабель батареи.

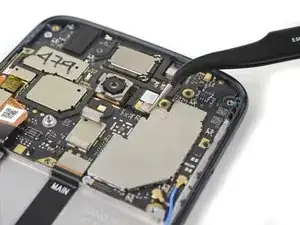

С помощью пинцета аккуратно снимите ленту, закрывающую разъём модуля камеры.

Нет необходимости полностью удалять ленту, достаточно снять часть, закрывающую разъём.

Старайтесь не повредить ленту, чтобы её можно было использовать повторно при сборке.

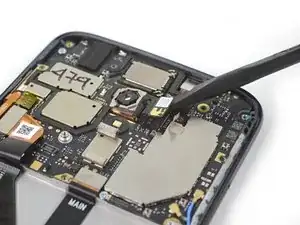

Используйте плоский край лопаточки, чтобы поддеть разъём модуля камеры и отключить его.

Удалите модуль камеры.
