Замена дочерней платы Motorola Moto G Play (2021)

Разрядите батарею до 25% или ниже и выключите телефон перед началом работы.

Разогрейте iOpener и приложите его к левой кромке крышки на две минуты.

Можно также использовать фен или термофен, но осторожно — не перегрейте телефон: дисплей и внутренняя батарея чувствительны к теплу.

Приложите присоску к задней крышке как можно ближе к центру левой кромки.

Сильным ровным тянущим движением поднимите присоску, чтобы создать зазор между крышкой и рамкой.

Вставьте лопатку для разъединения в образовавшийся зазор.

Проводите лопаткой взад-вперёд вдоль левой кромки, чтобы разрезать клей.

Оставьте лопатку внизу слева, чтобы клей не слипся снова.

Вставьте и проведите второй лопаткой до нижнего правого угла, чтобы разрезать клей.

Оставьте лопатку вставленной, чтобы нижняя кромка не слиплась.

Повторите этот процесс для правой и верхней кромок крышки.

Сканер отпечатков подключён к плате тонким хрупким кабелем. Его необходимо освободить перед тем, как снимать крышку.

Схватите и приподнимите нижнюю кромку крышки.

Поднимая заднюю крышку, отпаяйте и отделите сканер отпечатков от неё.

Схватите и снимите заднюю крышку.

Если крышка всё ещё прилипает к рамке, проведите лопаткой по краям телефона, чтобы разрезать оставшийся клей.

Примечания при сборке:

Это хорошее место, чтобы протестировать телефон перед окончательной сборкой. Следуйте этому руководству для аппаратного теста. Обязательно полностью выключите телефон перед продолжением работы.

Чтобы приклеить заднюю крышку с помощью клеевых прокладок по индивидуальному вырезу, следуйте этому руководству.

Чтобы приклеить заднюю крышку с помощью ленты, следуйте этому руководству.

Отогните сканер отпечатков влево, от корпуса телефона.

Не сгибайте и не перегибайте ленту с кабелем.

Отвинтите крестовой отвёрткой двенадцать винтов длиной 3.9 мм, крепящих крышку материнской платы.

Вставьте заострённый конец лопатки между нижним правым углом крышки материнской платы и рамкой.

Подденьте крышку вверх, пока не сможете схватить её пальцами.

Возьмитесь за нижнюю кромку крышки материнской платы и снимите её с рамки.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить разъём питания батареи с защёлкой.

Чтобы заново подключить разъёмы с защёлкой, аккуратно совместите контакты и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте в середине. Если разъём смещён, контакты могут погнуться и получиться необратимое повреждение.

Отвинтите крестовой отвёрткой восемь винтов длиной 3.8 мм, крепящих громкоговоритель.

Вставьте лопатку между верхним правым углом громкоговорителя и рамкой.

Подденьте вверх, чтобы освободить громкоговоритель.

Схватите громкоговоритель пальцами и снимите его.

Используйте заострённый конец лопатки, чтобы поддеть и отключить защёлку кабеля платы.

Чтобы заново подключить разъёмы с защёлкой, аккуратно совместите контакты и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте в середине. Если разъём смещён, контакты могут погнуться и получиться необратимое повреждение.

Используйте заострённый конец лопатки, чтобы подсунуть и отсоединить серый антенный кабель.

Поддёвывайте только металлическую часть разъёма. По возможности избегайте подъёма самого кабеля.

Освободите кабель из удерживающей скобы.

При сборке эти разъёмы могут быть капризными. Удерживая разъём над гнездом, надавите плоским концом лопатки. Разъём должен защёлкнуться на месте.

При сборке обязательно закрепите кабель в скобе на дочерней плате.

Повторите предыдущий шаг для чёрного антенного кабеля.

Отверткой Phillips удалите винт длиной 2,5 мм, фиксирующий дочернюю плату.

Отведите чёрный и серый антенные кабели от дочерней платы.

Схватитесь за верхний край дочерней платы.

Поднимите и извлеките дочернюю плату из гнезда.

Проследите, чтобы не зацепить свободные кабели.

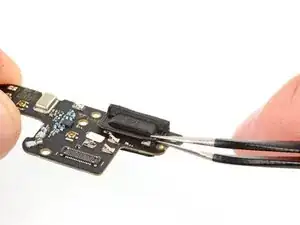

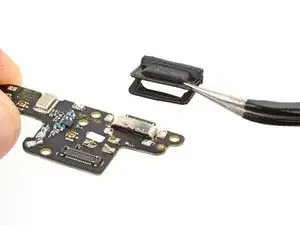

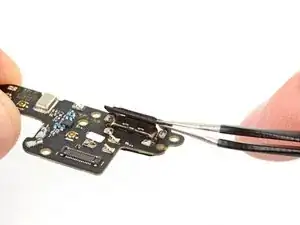

Используйте пинцет, чтобы захватить и снять уплотнитель с зарядного разъёма.

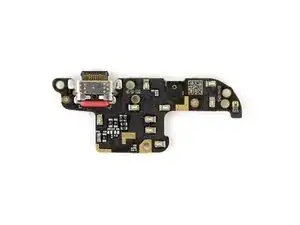

Осталась только дочерняя плата.
