Замена панели дисплея Motorola Moto G Play (2021)

Разрядите батарею до 25% или меньше и полностью выключите телефон перед началом работ.

Разогрейте iOpener и приложите его к левой кромке задней крышки на две минуты.

Можно также использовать фен или термофен, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к воздействию тепла.

Прикрепите присоску к задней крышке как можно ближе к центру левой кромки.

Ровно и сильно потяните присоску вверх, чтобы создать зазор между крышкой и рамой.

Вставьте монтажную лопатку в образовавшийся зазор.

Проведите лопаткой вперед-назад вдоль левой кромки, чтобы разрезать клей.

Оставьте лопатку в нижнем левом углу, чтобы клей не склеился снова.

Вставьте и проведите второй монтажной лопаткой к нижнему правому углу, чтобы разрезать клей.

Оставьте лопатку вставленной, чтобы нижняя кромка не склеилась снова.

Повторите этот процесс для правой и верхней кромок задней крышки.

Сканер отпечатков пальцев подключён к плате хрупким кабелем. Его необходимо освободить до снятия крышки.

Возьмитесь за нижнюю кромку крышки и приподнимите её.

При поднятии задней крышки отожмите и отклейте сканер отпечатков от крышки.

Возьмитесь и снимите заднюю крышку.

Если задняя крышка всё ещё прилипает к раме, проведите лопаткой по краям телефона, чтобы разрезать оставшийся клей.

Примечания при сборке:

Это хорошее место, чтобы протестировать телефон перед окончательным запечатыванием. Следуйте этому руководству для выполнения аппаратного теста. Обязательно полностью выключите телефон перед продолжением работ.

Чтобы приклеить заднюю крышку с помощью самоклеящихся наклеек по контуру, следуйте этому руководству.

Чтобы приклеить заднюю крышку при помощи ленты, следуйте этому руководству.

Откиньте сканер отпечатков влево, от телефона.

Не сгибайте и не перегибайте резко шлейф.

Отвинтите крестовой отвёрткой двенадцать винтов длиной 3.9 мм, фиксирующих крышку материнской платы.

Вставьте заострённый конец монтажной лопатки между нижним правым углом крышки материнской платы и рамой.

Подденьте крышку вверх, пока не сможете схватить её пальцами.

Возьмитесь за нижнюю кромку крышки материнской платы и снимите её с рамы.

Используйте заострённый конец монтажной лопатки, чтобы поддеть и отключить нажимной разъём батареи.

Чтобы снова подсоединить нажимные разъёмы, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться и получить необратимые повреждения.

Используйте заострённый конец монтажной лопатки, чтобы поддеть и отключить нажимной разъём сканера отпечатков.

Золотая стрелка указывает направление, откуда следует поддеть.

Снимите сканер отпечатков пальцев пальцами или пинцетом.

Будьте осторожны при обращении с хрупким шлейфом.

Разогрейте iOpener и приложите его к левой кромке экрана примерно на две минуты.

Можно также использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

Кроме того, вы можете использовать высококонцентрированный изопропиловый спирт (более 90%), чтобы дополнительно размягчить клей, фиксирующий аккумулятор.

Нанесите изопропиловый спирт в зазоры между сторонами аккумулятора и корпусом.

Подогните графитовую пленку для рассеивания тепла к верхней части аккумулятора.

Прикрепите присоску к центру аккумулятора.

Вставьте медиатор для вскрытия между правым краем аккумулятора и корпусом.

Приложите устойчивое усилие, тянув за присоску, и одновременно подденьте медиатором.

Не прикладывайте чрезмерную силу к аккумулятору. Требуется медленное, равномерное давление, чтобы освободить его от корпуса.

При повторном приклеивании аккумулятора примените больше тепла или изопропилового спирта.

Извлеките аккумулятор из его гнезда.

Не устанавливайте повторно повреждённый или деформированный аккумулятор — это представляет потенциальную опасность.

Используйте это руководство для установки аккумулятора с клеями, вырезанными по размеру, или используйте это руководство для установки аккумулятора с клеевым листом.

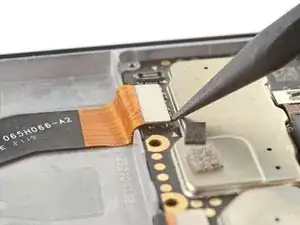

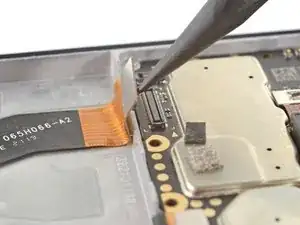

Используйте заострённый наконечник медиатора, чтобы поддеть и отсоединить защёлкивающийся разъём кабеля дисплея.

Золотая стрелка указывает направление поддевания.

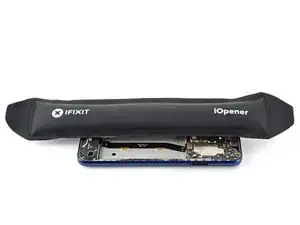

Разогрейте iOpener и приложите его к кабелю дисплея на две минуты.

iOpener может прилипнуть к остаткам клея от аккумулятора. Очистите окружающую поверхность высококонцентрированным изопропиловым спиртом (более 90%), чтобы этого избежать.

Можно также использовать фен, тепловую пушку или плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей чувствителен к теплу.

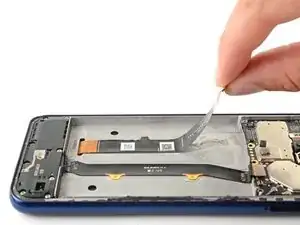

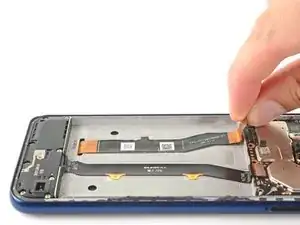

Возьмитесь за кабель дисплея близко к разъёму.

Не пытайтесь полностью снять кабель.

Отклейте кабель в направлении нижней части телефона, пока он полностью не отделится от корпуса.

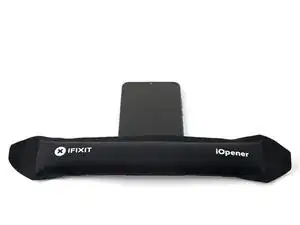

Разогрейте iOpener и приложите его к нижней части экрана примерно на две минуты.

Можно также использовать фен, тепловую пушку или плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей чувствителен к теплу, а внешнее покрытие телефона может сморщиться при высоких температурах.

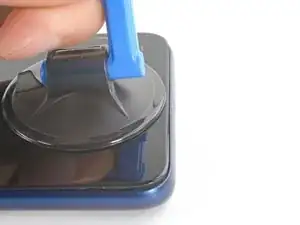

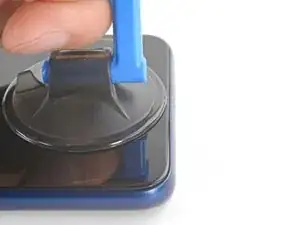

Прикрепите присоску к экрану как можно ближе к центру нижнего края.

Резко и равномерно потяните за ручку присоски, чтобы создать зазор между стеклом и корпусом.

Если стекло не отделяется, примените больше тепла и попробуйте снова.

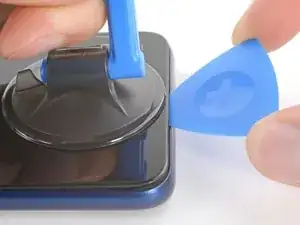

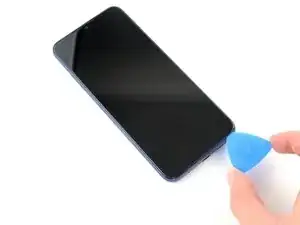

Вставьте медиатор в образовавшийся зазор.

Не вставляйте медиатор глубже 2 мм, иначе вы можете разрушить слои дисплейной панели.

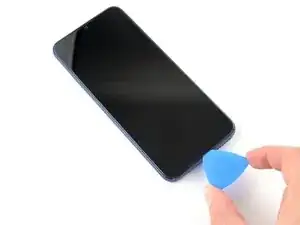

Проводите медиатором назад и вперёд, чтобы отделить клей вдоль нижнего края.

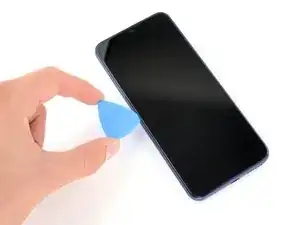

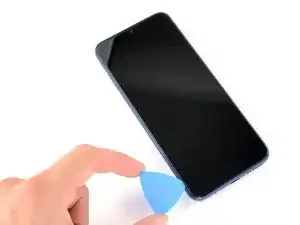

Продвиньте медиатор к верхнему левому углу, чтобы отделить клей по левому краю.

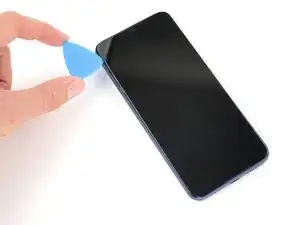

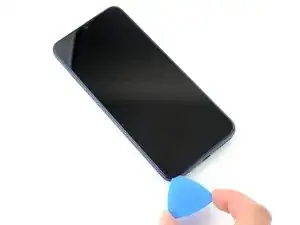

Повторите эту операцию для верхнего и правого краёв, чтобы полностью отделить панель дисплея от корпуса.

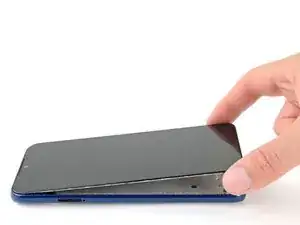

Схватите и оттяните нижнюю часть панели дисплея вниз и от корпуса, убедившись, что кабель дисплея пропущен через его паз.

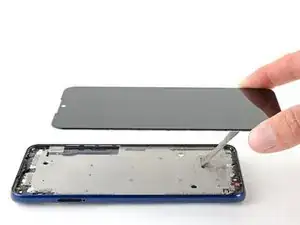

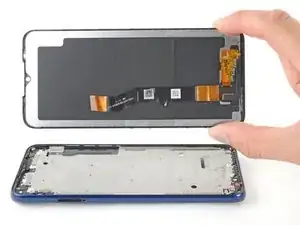

После освобождения кабеля снимите панель с корпуса.
