Замена USB‑порта и дочерней платы Moto G6 Play
Используйте это руководство, чтобы заменить USB‑порт и дочернюю плату в вашем Moto G6 Play.
Перед началом скачайте приложение Rescue and Smart Assistant для резервного копирования устройства и диагностики, связана ли проблема с программным обеспечением или аппаратной частью.
Хотя в этом руководстве могут быть изображения устройства с вынутой батареей, извлекать батарею не обязательно для замены дочерней платы.
Шаг 1

Выключите телефон перед началом работы.
По возможности разрядите батарею перед разборкой. При заряженной батарее возрастает риск опасного теплового события, если батарея будет перегрета или повреждена во время ремонта.
Если заднее стекло треснуло, полностью закройте его упаковочной лентой, чтобы удержать осколки и избежать травм.
Приготовьте iOpener и подогрейте заднюю часть телефона по нижнему краю примерно две минуты, или до состояния, когда она станет чуть слишком горячей, чтобы прикасаться. Это поможет размягчить клей, фиксирующий заднее стекло.
Возможно, потребуется несколько раз разогреть и повторно приложить iOpener, чтобы телефон прогрелся достаточно. Следуйте инструкциям iOpener, чтобы не перегреть устройство.
Можно также использовать фен, термофен или тёплую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.
Шаг 2


Прикрепите присоску к нижнему краю заднего стекла.
Поднимайте присоску с равномерным постоянным усилием, чтобы создать небольшой зазор между задним стеклом и рамкой.
Если стекло треснуло, присоска может не держать. Попробуйте приподнять стекло с помощью прочной ленты или приклейте присоску клеем и дайте ему высохнуть, чтобы продолжить работу.
Это может потребовать значительных усилий, но вам нужно лишь открыть очень небольшой зазор, чтобы вставить инструмент.
Если возникают трудности, добавьте нагрева, чтобы дальше размягчить клей, и попробуйте снова. Клей быстро остывает, поэтому может потребоваться повторный нагрев.
Вставьте открытку (пик) в созданный зазор под задним стеклом.
Шаг 3


Проведите пиком по нижнему краю телефона, чтобы прорезать клей, фиксирующий заднее стекло.
Замедлитесь и режьте очень осторожно при подходе к углам. Изгиб стекла по левому и правому краю может легко треснуть, если пика будет давить на изогнутое стекло.
После разреза клей иногда слипается по мере остывания. Чтобы этого избежать, оставьте пику под этим краем после разреза и продолжайте следующие шаги новым пиком.
Шаг 4

Подогрейте правый край задней части телефона, чтобы размягчить клей под ним.
Шаг 5


Проведите пиком вдоль правого края заднего стекла, чтобы отделить клей под ним.
Не вставляйте пику глубже примерно на 1 см от кромки заднего стекла, чтобы избежать повреждения шлейфа датчика отпечатков пальцев.
Оставьте пику под верхним правым углом стекла, чтобы клей не слипся обратно. Продолжайте работу новым пиком.
Шаг 6

Подогрейте верхний край задней части телефона, чтобы размягчить клей заднего стекла.
Шаг 7


Проведите пиком по верхнему краю телефона, чтобы прорезать клей, фиксирующий заднее стекло.
Не вставляйте пику глубже примерно на 1 см от края стекла, чтобы не повредить термораспределительный слой вокруг выступа камеры.
Замедлитесь и режьте очень осторожно при подходе к углам. Изгиб стекла по левому и правому краю может легко треснуть, если пика будет давить на изогнутое стекло.
Оставьте пику под верхним левым углом стекла, чтобы клей не слипся обратно. Продолжайте работу новым пиком.
Шаг 8

Подогрейте левый край задней части телефона, чтобы размягчить клей под ним.
Шаг 9


Проведите пиком вдоль левого края телефона, чтобы прорезать клей заднего стекла.
Не вставляйте пику глубже примерно на 1 см от кромки заднего стекла, чтобы избежать повреждения шлейфа датчика отпечатков пальцев.
Шаг 10

С обеих сторон нижней половины телефона находятся две полосы клея, которые необходимо разъединить, чтобы снять панель заднего стекла.
Вам нужно освободить эти полосы клея, не повредив шлейф датчика отпечатков пальцев, расположенный в центре телефона.
Шаг 11


Вставьте плоский конец лопатки в нижнюю половину правой стороны телефона примерно на 2 см и проведите вниз по правому краю, чтобы освободить правую полосу клея.
Не вставляйте лопатку слишком глубоко и подденьте медленно, чтобы не повредить шлейф датчика отпечатков пальцев и не треснуло заднее стекло.
Шаг 12


Вставьте лопатку в нижнюю половину левой стороны телефона примерно на 2 см и проведите ей вниз по левому краю, чтобы освободить левую полосу клея.
Не вставляйте лопатку слишком глубоко и поддевайте медленно, чтобы не повредить кабель датчика отпечатков пальцев и не треснула задняя стеклянная панель.
Шаг 13

Если стекло по-прежнему приклеено, повторно нагрейте и прорежьте оставшийся клей по мере необходимости.
Осторожно приподнимите заднее стекло, убедившись, что оно полностью отделено от клея.
Откройте заднее стекло.
Не снимайте заднюю стеклянную панель полностью, так как датчик отпечатков пальцев все еще подключен к телефону через хрупкий шлейф.
При сборке выполните паузу здесь, чтобы заменить клей на заднем стекле с помощью предварительно вырезанной клеевой ленты или двусторонней клейкой ленты повышенной прочности, например Tesa 61395.
После повторной сборки устройства положите сверху что‑то тяжелое, например одну-две учебные книги, на 30–60 минут. Это обеспечит прочное сцепление клея.
Шаг 14

Используйте крестовую отвертку, чтобы отвинтить два винта, фиксирующие скобу крепления кабеля датчика отпечатков:
Один серебристый винт 1,5 мм
Один золотистый винт 3,5 мм
Шаг 15

Используйте пинцет, чтобы снять скобу крепления кабеля датчика отпечатков.
Шаг 16

Используйте заостренный край лопатки, чтобы отключить кабель датчика отпечатков.
Шаг 17

Снимите заднюю стеклянную панель.
Шаг 18

Используйте крестовую отвертку, чтобы отвинтить пятнадцать золотистых винтов 3,5 мм, крепящих пластиковую среднюю рамку.
Некоторые из этих винтов закрыты наклейками. Другие находятся в глубоких гнёздах и требуют извлечения пинцетом или выталкивания с другой стороны средней рамки.
Шаг 19


Вставьте лопатку в выемку на верхнем правом крае средней рамки.
Подденьте среднюю рамку, чтобы освободить защёлки, закрепляющие её на алюминиевой раме устройства.
Снимите пластиковую среднюю рамку.
Шаг 20

Используйте лопатку, чтобы поддеть и отключить кабель батареи.
Шаг 21

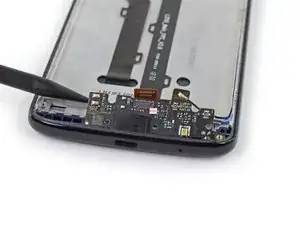

Используйте лопатку, чтобы поддеть и отключить гибкий кабель дочерней платы.
Шаг 22

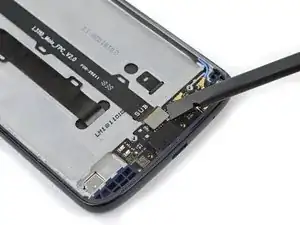

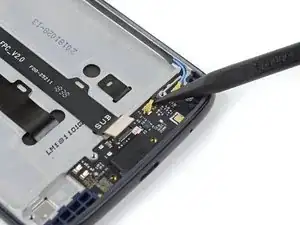

Используйте заостренный конец лопатки, чтобы поддеть и отключить чёрный антенный кабель.
Эти UFL‑разъёмы хрупкие. Будьте осторожны, чтобы не повредить их при отключении или повторном подключении.
Шаг 23

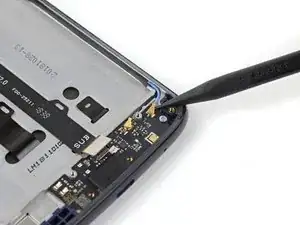

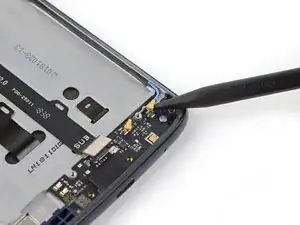

Используйте заостренный конец лопатки, чтобы поддеть и отключить синий антенный кабель.
Шаг 24

Используйте крестовую отвертку, чтобы отвинтить один серебристый винт 2 мм, фиксирующий дочернюю плату.
Шаг 25

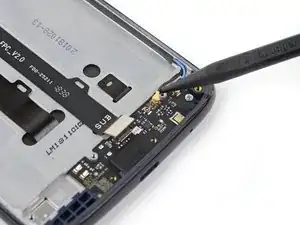

Используйте заостренный конец лопатки, чтобы приподнять верхний левый угол дочерней платы.
Снимите дочернюю плату.
При сборке убедитесь, что уплотнитель разъёма Micro‑USB правильно установлен на разъеме Micro‑USB. Затем вставьте дочернюю плату сначала уплотнителем, убедившись, что под ней не застряли кабели, и зафиксируйте её на месте.
Заключение
Сравните вашу новую заменяемую деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить защитные слои с новой детали перед установкой.
Для повторной сборки устройства следуйте вышеуказанным шагам в обратном порядке.
Сдайте электронные отходы в переработку, сертифицированную по стандартам R2 или e‑Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью в сообщество Moto G6 Play Answers.
