Замена экрана iPhone XS

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Удалите два пенталобных винта длиной 6,9 мм на нижнем торце iPhone.

Открытие дисплея нарушит его водонепроницаемые уплотнения. Подготовьте сменные уплотнения до того, как переходить к следующему шагу, или избегайте контакта с жидкостями при сборке iPhone без замены уплотнений.

Если инструмент для поддёма введён слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы отметить инструмент и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте инструмент для поддёма постоянным маркером.

Вы также можете отметить другие углы инструмента различными расстояниями.

В качестве альтернативы можно приклеить монету к инструменту в 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своём магазине саморемонта.

Если экран iPhone треснул, предотвратите дальнейшее разрушение и защитите себя от осколков во время ремонта, заклеив стекло.

Наклейте накладывающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся передняя часть не будет покрыта.

Носите защитные очки, чтобы защитить глаза от осколков стекла, которые могут отлететь во время ремонта.

Если вам не удаётся зафиксировать присоску на следующих шагах, сложите прочную ленту (например, клейкую ленту) в ручку и поднимите экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp смотрите в этом руководстве.

Оттяните синюю рукоятку назад, чтобы разблокировать тяги Anti-Clamp.

Наденьте тяги на левый или правый край iPhone.

Разместите присоски возле нижнего края iPhone — одну на передней панели, одну на задней.

Сожмите присоски вместе, чтобы создать вакуум на выбранной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp слабо держится, можно использовать ленту для повышения сцепления.

Вытяните синюю рукоятку вперёд, чтобы зафиксировать тяги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте тяги заново.

Разогрейте iOpener и проденьте его через тяги Anti-Clamp.

Вы также можете использовать фен, тепловую пушку или горячую плиту, но сильный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае iPhone.

Подождите одну минуту, чтобы клей успел размягчиться и образовался зазор для открытия.

Вставьте инструмент для поддёма в зазор под экраном и пластиковой рамкой, а не под сам экран.

Если Anti-Clamp не создаёт достаточного зазора, примените больше тепла к области и поверните рукоятку на четверть оборота.

Не поворачивайте более чем на четверть оборота за один раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Нагрев нижнего края iPhone помогает смягчить клей, удерживающий дисплей, что облегчает его открытие.

Используйте фен или тепловую пушку или подготовьте iOpener и приложите его к нижнему краю iPhone примерно на одну минуту, чтобы размягчить клей под ним.

Если вы используете одиночную присоску, разместите её на нижнем крае телефона, избегая изогнутой части стекла.

Потяните присоску вверх с уверенным постоянным усилием, чтобы создать небольшой зазор между передней панелью и задней крышкой.

Вставьте монтажную лопатку в зазор под экраном и пластиковой рамкой, не под сам экран.

Водонепроницающий клей, удерживающий дисплей на месте, очень прочный; создание начального зазора требует значительной силы. Если вам трудно открыть зазор, нагрейте сильнее и аккуратно покачайте экран вверх и вниз, чтобы ослабить клей, пока не получится вставить инструмент.

Просуньте монтажную лопатку вокруг нижнего левого угла и вдоль левого края iPhone, разрезая клей, удерживающий дисплей.

Не вставляйте лопатку глубже 3 мм, иначе вы можете повредить внутренние компоненты.

Вдоль правого края iPhone проходят хрупкие шлейфы. Не вставляйте лопатку здесь, иначе вы можете повредить шлейфы.

Заново вставьте лопатку в нижний край iPhone и проведите ею вверх по правой стороне, чтобы продолжить отделение клея.

Не вставляйте лопатку глубже 3 мм, иначе вы можете повредить шлейфы дисплея.

Верхний край дисплея зафиксирован как клеем, так и защёлками.

Проведите монтажной лопаткой вокруг верхнего угла дисплея, одновременно аккуратно тянув или покачивая дисплей вниз в направлении разъёма Lightning.

Защёлки сломаются при чрезмерном усилии. Работайте осторожно и терпеливо.

Не вставляйте лопатку глубже 3 мм, иначе вы можете повредить сенсорный модуль передней панели.

Проведите лопатку к противоположному углу и отрежьте оставшийся клей, удерживающий дисплей.

Потяните за маленький выступ на присоске, чтобы снять её с передней панели.

Откройте iPhone, откидывая дисплей вверх с левой стороны, как заднюю крышку книги.

Не пытайтесь полностью отделить дисплей — несколько хрупких ленточных шлейфов всё ещё соединяют его с платой.

Подоприте дисплей о что-то, чтобы он оставался в вертикальном положении, пока вы работаете с телефоном.

При обратной сборке установите дисплей на место, выровняйте защёлки по верхнему краю и аккуратно прижмите верхний край, прежде чем защёлкнуть остальную часть дисплея. Если он не встаёт легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

Удалите пять винтов, фиксирующих пластину разъёмов платы, следующей длины:

Три винта Y000 длиной 1,0 мм

Один винт Y000 длиной 1,3 мм

Один крестовой винт длиной 3,7 мм

В ходе этого ремонта следите за каждым винтом и возвращайте его на то же место, чтобы избежать повреждения iPhone.

Снимите пластину.

Пластина может быть слегка приклеена. Поднимайте аккуратно, но решительно, чтобы отделить её.

При обратной сборке это хорошее место, чтобы включить iPhone и проверить все функции перед тем, как закрыть дисплей. Обязательно полностью выключите iPhone перед продолжением работы.

Используйте лопатку или чистый ноготь, чтобы приподнять разъём аккумулятора от его гнезда на плате.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других соединений платы. Эти прокладки обеспечивают дополнительную защиту от воды и пыли.

Немного отогните разъём от платы, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

Используйте лопатку или ноготь, чтобы приподнять и отсоединить разъём сборки сенсоров передней панели.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля OLED-панели.

Чтобы повторно подсоединять такие нажимные разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте посередине. При неправильной подгонке контакты могут согнуться и получить необратимое повреждение.

Используйте лопатку или ноготь, чтобы приподнять разъём кабеля дигитайзера из его гнезда.

Из-за углублённого расположения этот разъём трудно подсоединять. Работайте медленно и точно выровняйте его, затем осторожно нажмите пальцем — сначала с одной стороны, затем с другой. Вы должны почувствовать щелчок при установке.

Если после ремонта какая‑то часть экрана не реагирует на прикосновения, отключите аккумулятор и снова зафиксируйте этот разъём, убедившись, что он полностью щёлкнул на место и в гнезде нет пыли или посторонних предметов.

Гибкий кабель сборки сенсоров передней панели слегка приклеен.

Аккуратно приподнимите кабель, пока клей не отделится.

Снимите узел дисплея.

При сборке остановитесь на этом этапе, если вы хотите заменить водонепроницающий клей по краям дисплея.

На тыльной стороне узла дисплея отогните и удалите любую ленту, закрывающую скрытый винт в нижнем правом углу корпуса динамика.

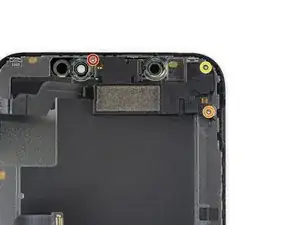

Удалите три винта Y000, фиксирующие узел динамика/датчика:

Один винт 1,3 мм

Один винт 1,4 мм

Один винт 1,9 мм

Динамик для уха слабо приклеен на месте.

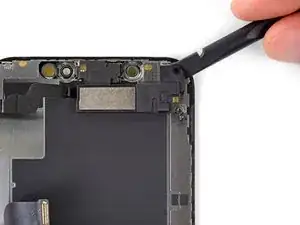

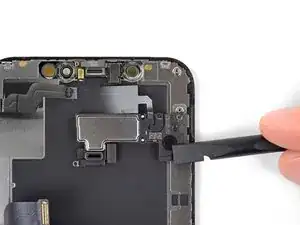

Используя лопатку, аккуратно подденьте верхний край узла динамика и переверните его — вниз и в сторону от верхнего края дисплея.

Динамик по‑прежнему прикреплён тонким гибким кабелем. Берегите кабель от растяжения и повреждений.

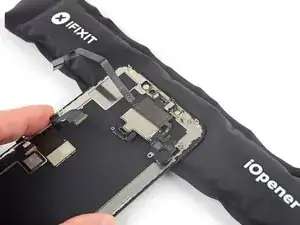

Используйте фен или тепловую пушку либо подготовьте iOpener и приложите его к верхней передней части дисплея примерно на минуту, чтобы смягчить клей, удерживающий датчики.

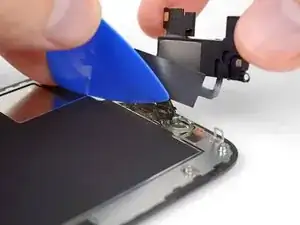

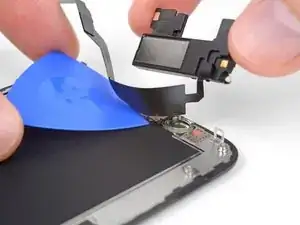

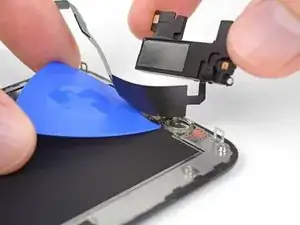

Аккуратно проведите краем монтажной лопатки под гибким кабелем под микрофоном.

Осторожно проверните, чтобы отделить микрофон, не натягивая и не повредив гибкий кабель.

При необходимости используйте острый конец лопатки, чтобы завершить отсоединение микрофона от выемки в передней панели. Если микрофон продолжает плохо отделяться, примените больше тепла.

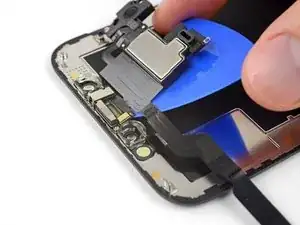

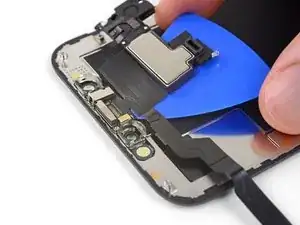

Работая слева направо, подведите монтажную лопатку под гибкий кабель и под модуль датчика приближения с подсветкой.

Осторожно пошевелите и приподнимите, чтобы отделить модуль от его выемки в передней панели.

Полезно приподнять и удерживать динамик в стороне для доступа. Просто будьте осторожны, чтобы не тянуть за тонкий гибкий кабель во время работы.

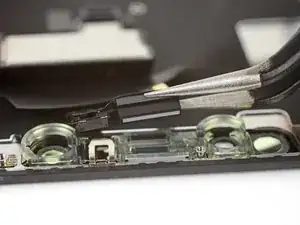

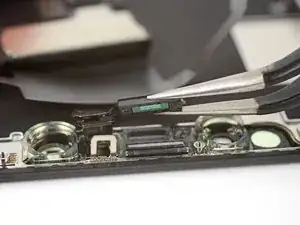

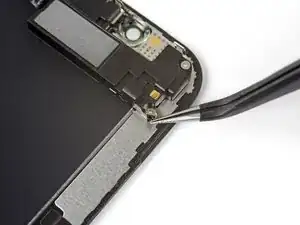

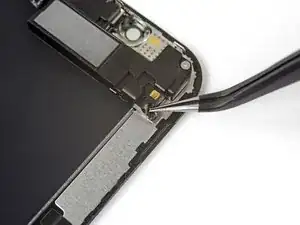

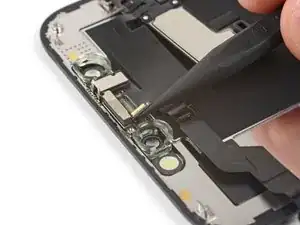

Используйте пинцет, чтобы покачать датчик окружающего света и приподнять его из выемки в дисплее.

Если датчик не выходит после нескольких секунд, примените больше тепла и попробуйте снова.

Датчик по‑прежнему соединён с остальной частью узла датчиков очень тонким гибким кабелем. Берегите кабель от растяжения и повреждений.

Если вы успешно сняли весь датчик окружающего света, как показано на первой фотографии, переходите к следующему шагу ниже.

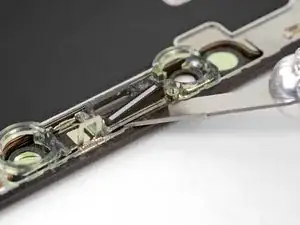

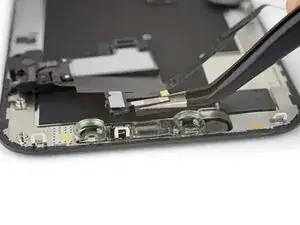

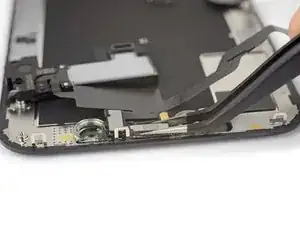

Если белая диффузионная полоска оторвалась и осталась в дисплее, как показано на второй фотографии, её нужно аккуратно поддеть и вынуть вдоль верхнего края тонким лезвием или монтажным инструментом. Повторное нагревание перед этим может упростить задачу.

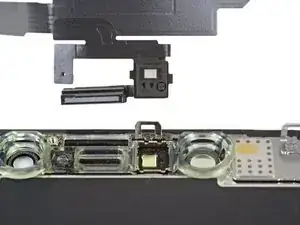

При сборке установите диффузор в дисплей в первую очередь, убедитесь, что он ориентирован правильно (лицевая сторона показана на первой фотографии, задняя сторона — на третьей).

Затем расположите датчик окружающего света поверх диффузора. При установке винтов, фиксирующих узел динамика/датчиков, удерживайте датчик на месте. После затяжки винтов датчик останется на месте и будет функционировать нормально.

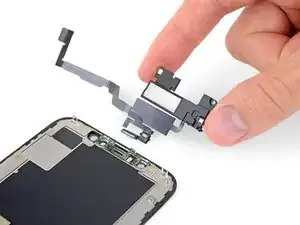

Снимите динамик для уха и передний узел датчиков.

При сборке проверьте положение чёрного пластикового модуля, содержащего эти компоненты:

Датчик приближения

Подсветка

Модуль должен быть размещён так, чтобы эти компоненты не были перекрыты клеем.
