Замена разбитого экрана iPhone XS Max

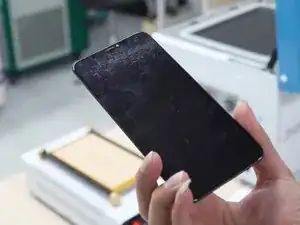

С фотографии видно явные царапины в верхней части стекла iPhone Xs Max, поэтому необходимо заменить его новым. Подробности ремонта показаны ниже, продолжим.

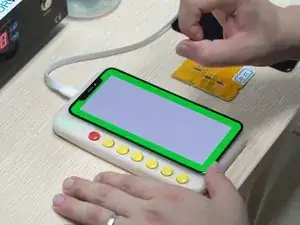

Сначала нужно протестировать дисплей и сенсор.

Далее необходимо снять ободок экрана.

Первое, что нужно сделать — разогреть нагревательную платформу ручного сепаратора. Рекомендуемая температура платформы — 90℃.

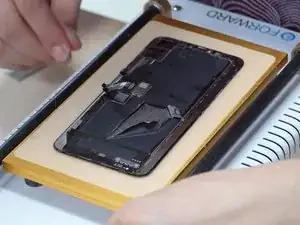

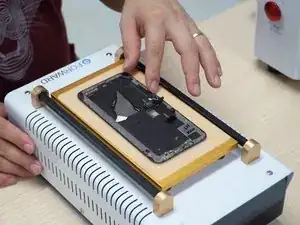

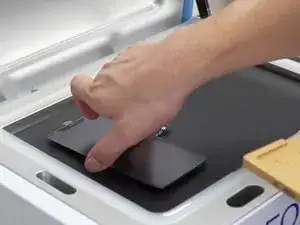

Затем поместите экран iPhone Xs Max на разогретую платформу.

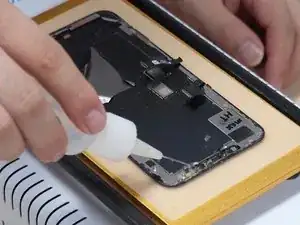

Нанесите специальный растворитель клея X11 в зазор между ободком и экраном.

С помощью плоскогубцев отрежьте небольшой кусочек верхнего ободка, прилегающий к винтам.

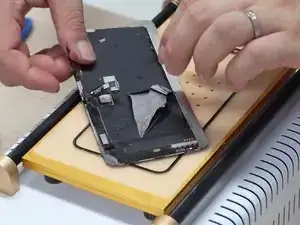

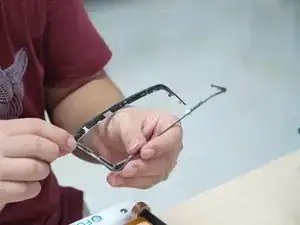

Затем медленно вручную вытяните ободок.

У нижней части кабеля можно отделить ободок пластиковым рычагом.

Хорошо, теперь весь каркас отделён.

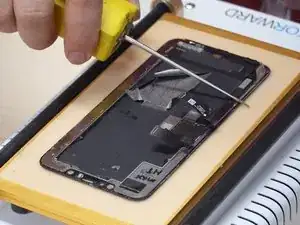

Удалите остатки клея по краю сборки экрана с помощью инструмента для удаления клея.

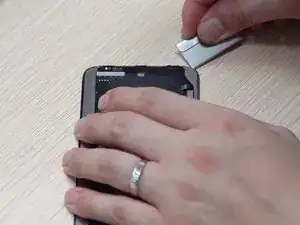

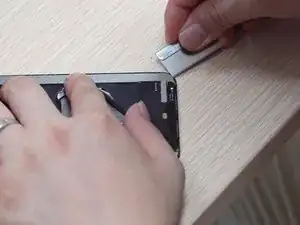

Затем соскоблите лёгкий клей между сборкой экрана и стеклом лезвием.

После этого можно начинать отделять разбитое стекло.

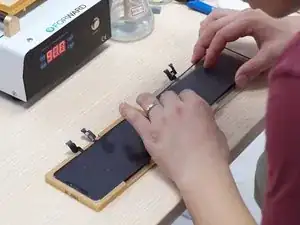

Отделяйте стекло стальной проволокой.

На этом этапе нужно быть очень сосредоточенным и осторожным. Можно работать медленно.

Теперь мы отделили сборку экрана от стекла.

Пришло время снять ободок iPhone Xs и отделить стекло. Шаги такие же, как и ранее. Повторите их.

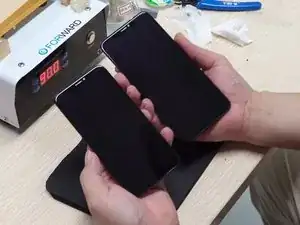

Мы закончили отделение сборок экранов iPhone Xs и Xs Max.

Далее мы будем заплавливать новые стекла.

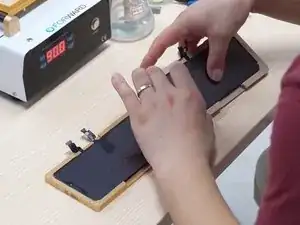

Сначала поместите две сборки экранов в их специальные формы.

Затем заплавьте на них новые стекла.

Совет: нажмите по центру стекла после выравнивания с формой и опустите его. Это обеспечит первоначальное сцепление сборки экрана и стекла.

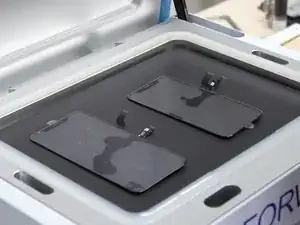

Когда всё готово, поместите два экрана в ламинационную машину CEO-2+ OCA для ламинации.

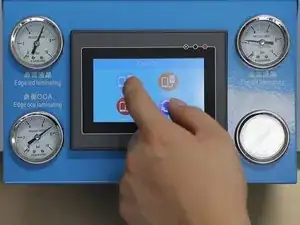

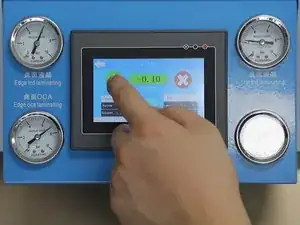

Здесь выбираем режим Flat LCD. В этом режиме машина заранее задаёт подходящее значение давления.

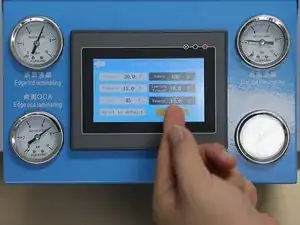

Далее выберите «setting», установите время вакуума на 20 с, время ламинации на 15 с и время удаления пузырей на 180 с.

После этого вернитесь в режим Flat LCD и выберите «BOTH» в режимах ламинации и удаления пузырей, затем нажмите кнопку старт.

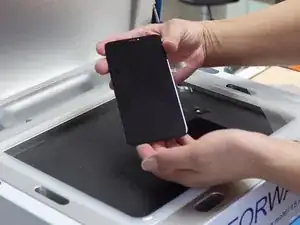

Достаньте два экрана после завершения ламинации.

Когда мы снимаем защитную плёнку со стекла, видно, что ламинация и удаление пузырей выполнены отлично.

Далее мы тестируем отображение и сенсор двух экранов.

Идеально

После теста мы приклеиваем новые ободки с помощью клеевого пистолета.

Ободок должен быть проклеен по периметру.

Затем установите экран.

И прижмите по периметру, чтобы экран плотно прилегал к ободку.

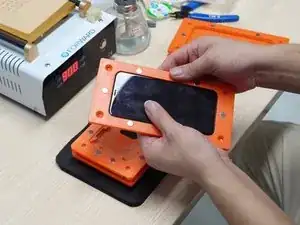

Продолжите помещать экран в форму для удержания под давлением.

Терпеливо дождитесь 30 минут. Затем давление завершено. Достаньте экран.

Работа по ремонту закончена, как только мы очистим экран белым маслом.

На фотографии видно окончательный результат всех шагов ремонта — отличный.
