Замена порта USB‑C и платы зарядки Samsung Galaxy S23 Ultra

Разрядите аккумулятор телефона до уровня ниже 25% перед началом ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

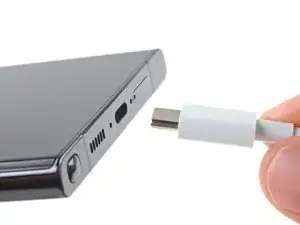

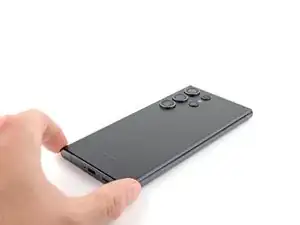

Отключите все кабели от телефона и полностью выключите его.

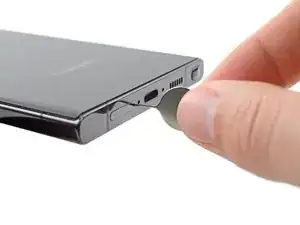

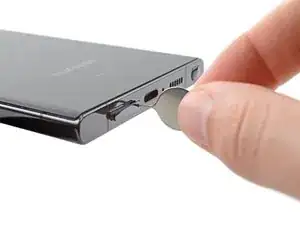

Вставьте инструмент для извлечения SIM‑лотка, биту или распрямлённую скрепку в отверстие лотка SIM‑карты на нижнем торце телефона.

Нажмите инструмент для извлечения SIM‑лотка в отверстие, чтобы извлечь лоток SIM‑карты.

Удалите лоток SIM‑карты.

Если вы случайно вставили инструмент для извлечения SIM‑лотка в отверстие микрофона, не беспокойтесь — скорее всего вы не повредили микрофон.

Разогрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, термофен или тёплую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Пока клей размягчается, обратите внимание на следующее:

По периметру рамки задняя крышка приклеена.

Клей особенно прочен в правом нижнем и левом верхнем углах.

Прикрепите присоску к задней крышке как можно ближе к середине правого края.

Сильным и равномерным усилием потяните присоску вверх, чтобы создать зазор между крышкой и рамкой.

Если трудно создать зазор, примените дополнительное нагревание, чтобы дальше размягчить клей. Следуйте инструкциям по использованию iOpener, чтобы не допустить перегрева.

Вставьте медиатор для вскрытия в зазор.

Проведите медиатором вперёд‑назад вдоль правого края, чтобы отделить клей.

Оставьте медиатор у нижнего правого угла, чтобы клей не склеился обратно.

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

Вставьте второй медиатор для вскрытия в правый нижний угол.

Наклоните медиатор вверх, чтобы повторить изогнутый край, и прокрутите его вокруг правого нижнего угла.

Будьте осторожны при работе у углов — стекло здесь очень хрупкое. Работайте медленно, чтобы не треснуло стекло.

Проведите медиатором к нижнему левому углу, чтобы отделить клей.

Оставьте медиатор в нижнем левом углу, чтобы клей не склеился обратно.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Вставьте третий медиатор для вскрытия в нижний левый угол.

Наклоните медиатор вверх, чтобы повторить изогнутый край, и прокрутите его вокруг нижнего левого угла.

Будьте осторожны при работе у углов — стекло здесь очень хрупкое. Работайте медленно, чтобы не треснуло стекло.

Проведите медиатором вдоль левого края, чтобы отделить клей, остановившись у кнопки питания.

Вставляйте медиатор не глубже 5 мм, чтобы не повредить антенный шлейф или кабель кнопки питания.

Оставьте медиатор в левой кромке, чтобы клей не склеился обратно.

Разогрейте iOpener и приложите его к верхнему краю задней крышки на две минуты.

Вставьте медиатор в зазор на верхнем правом краю.

Наклоните медиатор вверх, чтобы повторить изогнутый край, и прокрутите его вокруг верхнего правого угла.

Будьте осторожны при работе у углов — стекло здесь очень хрупкое. Работайте медленно, чтобы не треснуло стекло.

Проведите медиатор к верхнему левому углу, чтобы отделить клей.

Вставляйте медиатор не глубже 4 мм, чтобы не повредить камеры или датчики.

Оставьте медиатор, чтобы клей не склеился обратно.

Вставьте медиатор для вскрытия в зазор в верхнем левом краю.

Вставляйте медиатор не более чем на 4 мм, чтобы не повредить камеры.

Наклоните медиатор вверх, чтобы он соответствовал изогнутому краю, и поверните его вокруг верхнего левого угла.

Сдвиньте медиатор в сторону нижней камеры, чтобы разрезать оставшийся клей, останавливаясь перед кнопкой питания.

Вставляйте медиатор не более чем на 4 мм, чтобы не повредить камеры.

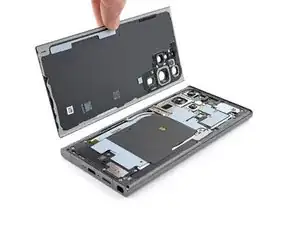

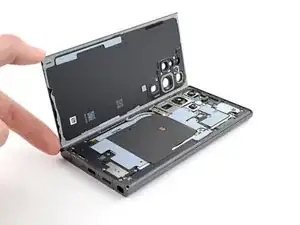

Возьмите и снимите заднюю панель корпуса.

Если панель всё ещё прилипает к рамке, проведите медиатором по периметру, пока панель полностью не отделится.

При сборке:

Это удобный момент включить телефон и проверить все функции перед запечатыванием. Обязательно полностью выключите телефон перед продолжением работы.

Удалите куски клея пинцетом или пальцами. Прикладывайте тепло, если трудно отделить клей.

Если вы используете клей на заказ, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

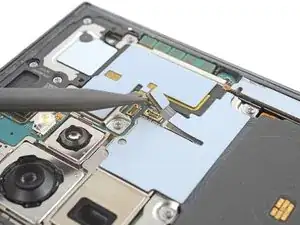

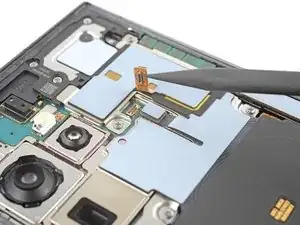

Используйте заострённый конец лопатки, чтобы приподнять и отключить пресс-коннектор антенны NFC от материнской платы.

Повторите для пресс-коннектора катушки беспроводной зарядки.

Чтобы повторно подсоединить пресс-коннекторы, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте в центре. Если коннектор смещён, контакты могут согнуться и получить необратимое повреждение.

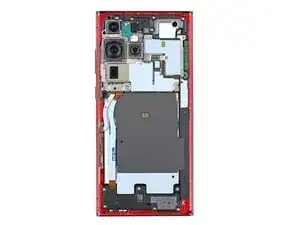

Катушка беспроводной зарядки слабо приклеена к аккумулятору.

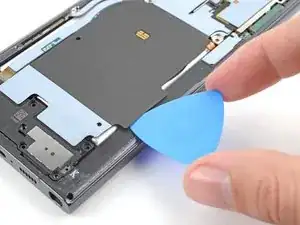

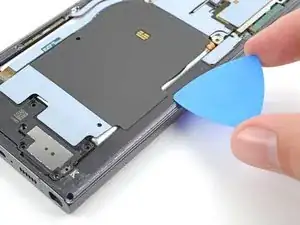

Вставьте медиатор для вскрытия между правым краем катушки беспроводной зарядки и аккумулятором.

Проведите медиатором вдоль правого края, чтобы разъединить клей.

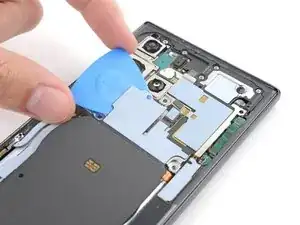

Вставьте медиатор для вскрытия между верхним краем катушки беспроводной зарядки и рамкой.

Проведите медиатором в сторону правого края, чтобы разъединить оставшийся клей.

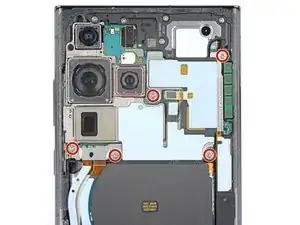

Используйте крестовую отвертку, чтобы выкрутить пять винтов длиной 3,5 мм, крепящих антенну NFC и катушку зарядки.

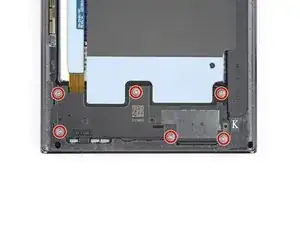

Используйте крестовую отвертку, чтобы выкрутить шесть винтов длиной 3,5 мм, крепящих динамик.

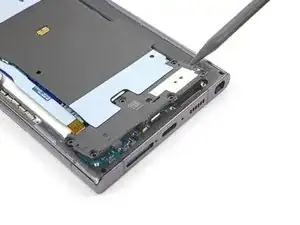

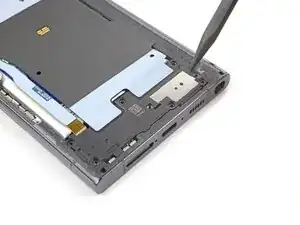

Вставьте заострённый конец лопатки между верхним правым углом динамика и рамкой.

Подденьте, чтобы отщёлкнуть динамик от рамки.

Не поддёргивайте у аккумулятора. Используйте выступы в рамке как рычаг.

При сборке прижмите по периметру динамика, чтобы закрепить его в рамке.

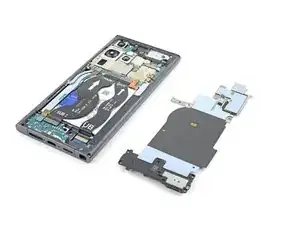

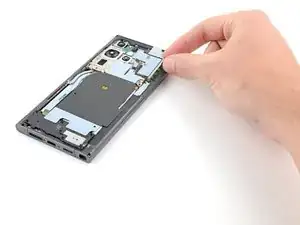

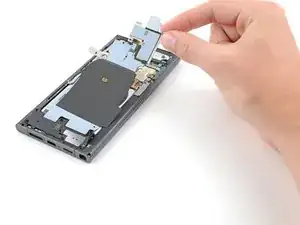

Возьмите и снимите антенну NFC, катушку беспроводной зарядки и динамик с рамки.

Используйте лопатку, чтобы приподнять и отключить пресс-коннектор аккумулятора.

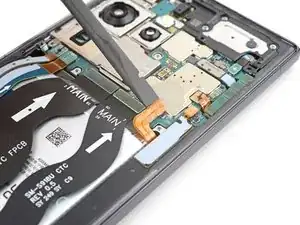

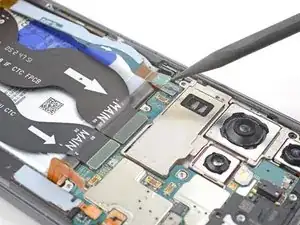

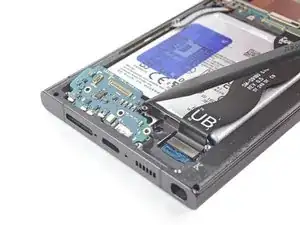

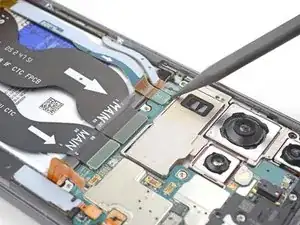

Используйте лопатку, чтобы приподнять и отключить пресс-коннектор вторичного соединительного кабеля от материнской платы.

Повторите для основного соединительного кабеля.

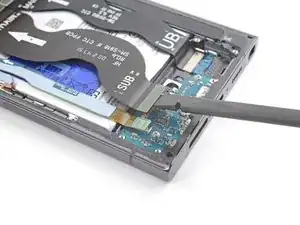

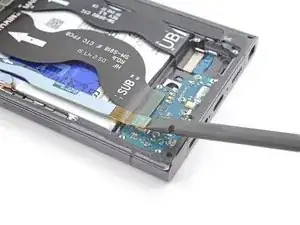

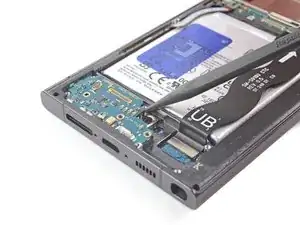

Используйте лопатку, чтобы приподнять и отключить пресс-коннектор вторичного соединительного кабеля от платы зарядки.

Повторите для основного соединительного кабеля.

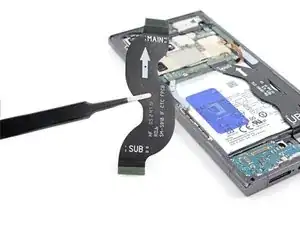

Возьмите и снимите соединительные кабели с рамки.

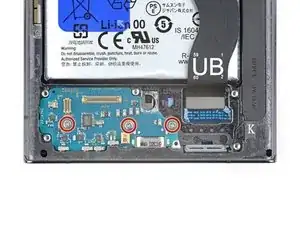

Используйте крестовую отвертку, чтобы выкрутить три винта длиной 3,5 мм, крепящих плату зарядки.

Вставьте остриё лопатки под верхний правый край платы зарядки.

Подденьте плату зарядки вверх из её посадочного места, пока не сможете схватить её пальцами.

Потяните плату зарядки к верхней части устройства, чтобы извлечь её из посадочного места.

При сборке вставляйте плату зарядки под углом вниз, чтобы направить порт USB‑C в его посадочное место.
