Замена материнской платы Motorola Moto G Play (2021)

Следуйте этому руководству, чтобы заменить материнскую плату в вашем Motorola Moto G Play 2021 года. В этом процессе материнская плата извлекается из телефона и очищается от вспомогательных деталей.

Перед началом скачайте приложение Rescue and Smart Assistant для резервного копирования устройства и диагностики, связано ли возникшее у вас повреждение с программным или аппаратным обеспечением.

Шаг 1

Вставьте инструмент для извлечения SIM-карты или выпрямлённую скрепку в отверстие рядом с лотком для SIM-карты.

Нажмите с усилием, чтобы извлечь лоток.

SIM-карта может выпасть.

Возьмите и извлеките лоток для SIM-карты из телефона.

Вставьте лоток для SIM-карты обратно так, чтобы выемка для SIM-карты была обращена к экрану.

Шаг 2

Разрядите батарею до 25% или ниже и выключите телефон перед началом работ.

Нагрейте iOpener и приложите его к левой кромке крышки на две минуты.

Можно также использовать фен или термофен, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к воздействию тепла.

Шаг 3

Прикрепите присоску к задней крышке как можно ближе к центру левой кромки.

Тяните присоску вверх сильной, ровной силой, чтобы создать зазор между крышкой и рамкой.

Вставьте монтажную лопатку в образовавшийся зазор.

Шаг 4

Проведите монтажной лопаткой взад-вперёд вдоль левой кромки, чтобы разрезать клей.

Оставьте лопатку внизу слева, чтобы клей не схватился снова.

Шаг 5

Вставьте и проведите второй монтажной лопаткой до нижнего правого угла, чтобы разрезать клей.

Оставьте лопатку вставленной, чтобы нижняя кромка не приклеилась обратно.

Повторите этот процесс для правой и верхней кромок крышки.

Шаг 6

Сканер отпечатков пальцев соединён с материнской платой хрупким кабелем. Его нужно освободить перед снятием крышки.

Возьмите и приподнимите нижнюю кромку крышки.

При приподнимании задней крышки отлейте и отклейте сканер отпечатков от неё.

Шаг 7

Возьмите и снимите заднюю крышку.

Если задняя крышка всё ещё прилипает к рамке, проведите монтажной лопаткой по краям телефона, чтобы разрезать оставшийся клей.

Замечания при сборке:

Это удобный момент для тестирования телефона перед окончательным запечатыванием. Следуйте этому руководству для выполнения аппаратного теста. Обязательно полностью выключите телефон перед продолжением работы.

Чтобы приклеить заднюю крышку с помощью самоклеящихся прокладок по шаблону, следуйте этому руководству.

Чтобы приклеить заднюю крышку с помощью ленты, следуйте этому руководству.

Шаг 8

Откиньте сканер отпечатков влево, от телефона.

Не сгибайте и не перегибайте остро ленточный кабель.

Шаг 9

С помощью крестообразной отвёртки удалите двенадцать винтов длиной 3.9 мм, крепящих крышку материнской платы.

Шаг 10

Вставьте заострённый конец монтажной лопатки между нижним правым углом крышки материнской платы и рамкой.

Отожмите крышку вверх, пока не сможете схватить её пальцами.

Шаг 11

Возьмите нижнюю кромку крышки материнской платы и снимите её с рамки.

Шаг 12

Используйте заострённый конец монтажной лопатки, чтобы поддеть и отсоединить нажатый разъём батареи.

Чтобы повторно подключить нажимные разъёмы, аккуратно совместите и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут согнуться и получить необратимое повреждение.

Шаг 13

Используйте заострённый конец монтажной лопатки, чтобы поддеть и отсоединить нажатый разъём сканера отпечатков.

Золотая стрелка указывает направление, откуда следует поддевать.

Шаг 14

Снимите сканер отпечатков пальцев пальцами или пинцетом.

Будьте осторожны при обращении с хрупким ленточным кабелем.

Шаг 15

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить серый антенный кабель.

Поддёргивайте только металлическую головку разъёма. По возможности избегайте подъёма самого кабеля.

При сборке это может быть трудно соединить. Удерживайте разъём над гнездом и прижмите плоским концом лопатки. Разъём должен защёлкнуться на месте.

Шаг 16

Повторите предыдущий шаг для чёрного антенного кабеля.

Шаг 17

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-разъём платы.

Шаг 18

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-разъём дисплея.

Шаг 19

Отверткой Phillips удалите два винта длиной 2,5 мм, фиксирующие материнскую плату.

Шаг 20

Вставьте заострённый конец лопатки между нижним левым краем материнской платы и рамой.

Подденьте материнскую плату и приподнимите её из гнезда.

Убедитесь, что свободные кабели не зацепляются за плату при её извлечении.

Шаг 21

Возьмите материнскую плату за нижние углы и извлеките её.

При сборке убедитесь, что под платой не застряли кабели или разъёмы.

Шаг 22

Следуйте этому руководству, чтобы удалить излишки термопасты и подготовить раму и материнскую плату к сборке.

Шаг 23

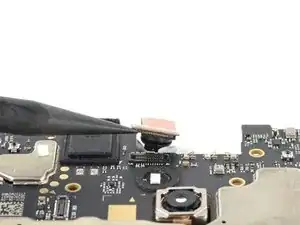

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-разъём глубинной камеры.

Камера может выскочить из материнской платы. Работайте медленно, чтобы не потерять её.

Извлеките камеру.

Шаг 24

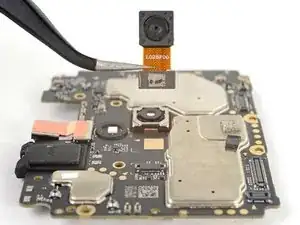

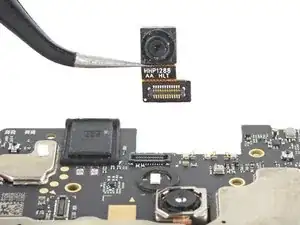

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-разъём фронтальной камеры.

Камера может выскочить из материнской платы. Работайте медленно, чтобы не потерять её.

Извлеките камеру.

Шаг 25

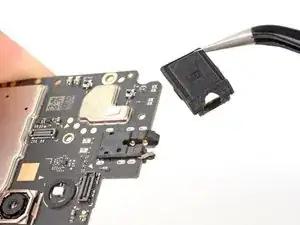

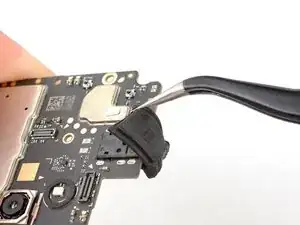

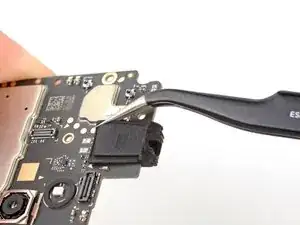

Снимите уплотнитель с разъёма 3,5 мм пальцами или пинцетом.

Шаг 26

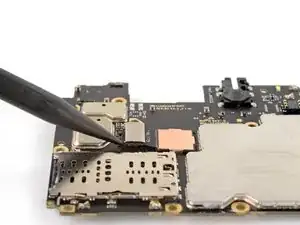

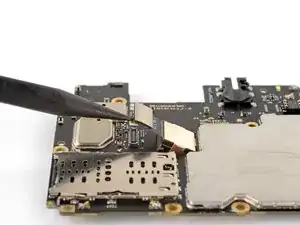

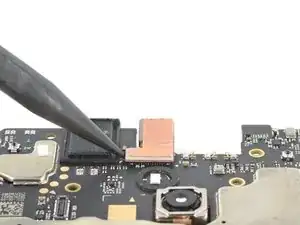

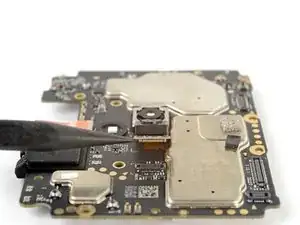

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-разъём основной камеры.

Золотая стрелка указывает направление, откуда нужно поддеть.

Извлеките камеру.

Шаг 27

Осталась только материнская плата.

Заключение

Сравните новый запасной элемент с оригиналом — обязательно перенесите оставшиеся компоненты и снимите защитные клеевые покрытия с новой детали перед установкой.

Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.

Отнесите электронные отходы в сертифицированную организацию по стандартам R2 или e-Stewards.

Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
