Замена основной камеры Motorola Moto G Play (2021)

Следуйте этому руководству, чтобы извлечь и заменить основную камеру в вашем Motorola Moto G Play 2021 года.

Перед началом загрузите приложение Rescue and Smart Assistant, чтобы создать резервную копию устройства и определить, связана ли проблема с программным обеспечением или оборудованием.

Шаг 1

Вставьте инструмент для извлечения SIM-карты или распрямлённую скрепку в отверстие рядом с лотком для SIM-карты.

Нажмите с усилием, чтобы извлечь лоток.

SIM-карта может выпасть.

Возьмите и извлеките лоток для SIM-карты из телефона.

Вставьте лоток обратно так, чтобы выемка под SIM-карту была обращена к экрану.

Шаг 2

Разрядите батарею до 25% или ниже и выключите телефон перед началом работы.

Нагрейте iOpener и приложите его к левой кромке крышки на две минуты.

Можно также использовать фен или термофен, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к повреждению от тепла.

Шаг 3

Прикрепите присоску к задней крышке как можно ближе к центру левой стороны.

Сильным и равномерным усилием потяните присоску вверх, чтобы образовалась щель между крышкой и рамкой.

Вставьте медиатор для открывания в щель.

Шаг 4

Проводите медиатором взад-вперёд вдоль левой кромки, чтобы разрезать клей.

Оставьте медиатор внизу слева, чтобы клей не склеился снова.

Шаг 5

Вставьте и проведите второй медиатор до нижнего правого угла, чтобы разрезать клей.

Оставьте медиатор вставленным, чтобы нижняя кромка не склеилась.

Повторите этот процесс для правой и верхней кромок крышки.

Шаг 6

Сканер отпечатков подключён к плате хрупким кабелем. Его необходимо отсоединить перед снятием крышки.

Возьмите и приподнимите нижнюю кромку крышки.

Приподнимая заднюю крышку, оторвите сканер отпечатков от неё.

Шаг 7

Возьмите и снимите заднюю крышку.

Если задняя крышка всё ещё прилипает к рамке, проведите медиатором по краям телефона, чтобы разрезать оставшийся клей.

Замечания по сборке:

Это хорошее место, чтобы протестировать телефон перед окончательной сборкой. Следуйте этому руководству для выполнения аппаратного теста. Обязательно полностью выключите телефон перед продолжением работы.

Чтобы приклеить заднюю крышку с помощью клеевых наклеек по шаблону, следуйте этому руководству.

Чтобы приклеить заднюю крышку с помощью ленты, следуйте этому руководству.

Шаг 8

Поверните сканер отпечатков влево, от телефона.

Не сгибайте и не перегибайте гибкий кабель.

Шаг 9

Отверткой Phillips удалите двенадцать винтов длиной 3.9 мм, удерживающих крышку материнской платы.

Шаг 10

Вставьте заострённый конец медиатора между нижним правым углом крышки материнской платы и рамкой.

Подденьте крышку вверх, пока не сможете схватить её пальцами.

Шаг 11

Возьмите нижнюю кромку крышки материнской платы и снимите её с рамки.

Шаг 12

Используйте заострённый конец медиатора, чтобы поддеть и отключить нажимной разъём сканера отпечатков.

Золотая стрелка указывает направление, откуда нужно поддеть.

Шаг 13

Используйте пальцы или пинцет, чтобы снять сканер отпечатков.

Будьте осторожны при обращении с хрупким гибким кабелем.

Шаг 14

Используйте заострённый конец медиатора, чтобы поддеть и отключить нажимной разъём батареи.

Чтобы повторно подключить нажимные разъёмы, аккуратно выровняйте и нажмите одну сторону до щёлчка, затем повторите для другой стороны. Не нажимайте посередине. При смещении разъёма контакты могут согнуться и получить необратимое повреждение.

Шаг 15

Используйте заострённый конец медиатора, чтобы поддеть и отключить серый антенный кабель.

Подденьте только металлическую головку разъёма. По возможности избегайте подъёма самого кабеля.

При сборке эти разъёмы могут быть трудными для повторного подключения. Держите разъём на месте над его разъёмом и нажимайте плоской стороной медиатора. Разъём должен защёлкнуться на месте.

Шаг 16

Повторите предыдущий шаг для чёрного антенного кабеля.

Шаг 17

Используйте острый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор кабеля платы.

Шаг 18

Используйте острый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор дисплея.

Шаг 19

Отвинтите два винта длиной 2,5 мм, крепящие материнскую плату, с помощью крестообразной отвертки Phillips.

Шаг 20

Вставьте острый конец лопатки между нижним левым краем материнской платы и корпусом.

Поднимите материнскую плату из её гнезда.

Проследите, чтобы свободные кабели не зацепились за материнскую плату при её извлечении.

Шаг 21

Возьмите материнскую плату за её нижние углы и извлеките её.

При обратной сборке убедитесь, что под материнской платой не зажаты кабели или разъёмы.

Шаг 22

Следуйте этому руководству, чтобы удалить излишки термопасты и подготовить корпус и материнскую плату к обратной сборке.

Шаг 23

Разместите материнскую плату на рабочем столе основной камерой вниз.

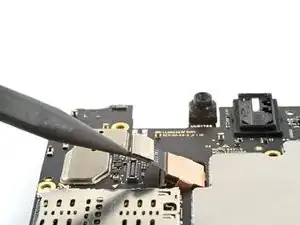

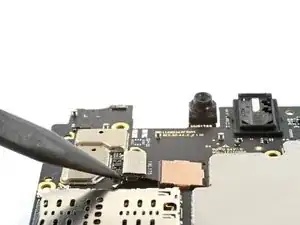

Используйте острый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор основной камеры.

Золотая стрелка указывает направление, откуда следует поддевать.

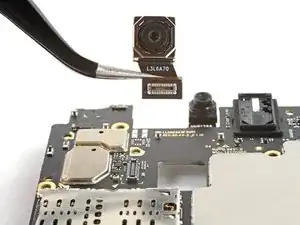

Снимите камеру.

Заключение

Сравните новую запасную часть с оригинальной — обязательно перенесите оставшиеся компоненты и удалите защитные липкие накладки с новой части перед установкой.

Для обратной сборки выполните эти инструкции в обратном порядке.

Отнесите электронные отходы на переработку к сертифицированному по стандарту R2 или e-Stewards пункту приёма.

Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
