Замена задней камеры Samsung Galaxy S8 Active

Вставьте и осторожно нажмите инструмент для извлечения SIM-карт (или разогнутую скрепку) в небольшое отверстие с левой стороны верхнего края телефона.

Осторожно нажмите, чтобы извлечь лоток для SIM-карт.

Удалите лоток для SIM-карт из устройства.

Чтобы заново вставить лоток для SIM-карт, расположите SIM-карту с золотыми контактами вверх, а вырезом вниз вправо. Заново вставьте SIM-карту, осторожно нажав её в слот лотка.

Удаление задней крышки S8 Active нарушит его водонепроницаемые уплотнения. Имейте новые клеевые полоски под рукой перед тем, как продолжить, или будьте осторожны, чтобы не допустить попадания жидкости, если не заменяете клей при сборке устройства.

Удалите четыре черных винта длиной 3 мм с внешних краев устройства, которые удерживают резиновые бамперы на месте, используя отвертку Torx TR6.

Снимите резиновые бамперы с верхнего и нижнего краев устройства.

Используйте теплый воздух, чтобы слегка нагреть края задней крышки и размягчить клей, который соединяет заднюю крышку с остальной рамкой.

Для нагрева краев можно также использовать iFixit iOpener, фен или горячую плиту.

Использование теплового пистолета, фена или горячей плиты сделает металлическую рамку достаточно горячей на ощупь, поэтому обращайтесь с ней осторожно.

Будьте осторожны, чтобы не перегревать устройство – OLED-дисплей, аккумулятор и другие внутренние детали могут быть повреждены чрезмерным теплом. Примерно минуты будет достаточно, чтобы размягчить клей.

Вставьте инструмент Jimmy под край задней крышки.

Из-за текстуры задней крышки присоска не обеспечивает сцепления, чтобы помочь при подъеме задней крышки.

Как только инструмент Jimmy подкрался к краю крышки, вставьте инструмент для открытия в шов, чтобы предотвратить его закрытие, если инструмент Jimmy выскользнет или случайно будет удален.

Медленно проведите по верхней части устройства и будьте осторожны, чтобы не повредить кабели для датчика отпечатков и камеры. Избегайте слишком глубокого проникновения в верхнюю часть устройства, чтобы защитить датчик отпечатков.

Проводите инструментом Jimmy вниз по бокам устройства, разделяя клей.

Используйте инструмент для открытия, чтобы разрезать оставшийся клей.

Если у вас есть новые клеевые полоски, удалите оставшийся клей с рамки устройства с помощью инструмента Jimmy.

Откройте заднюю крышку немного так, чтобы увидеть разъем гибкого кабеля датчика отпечатков.

Кабель датчика отпечатков подключается к верхней части телефона рядом с фронтальной камерой. Чтобы избежать разрыва кабеля, аккуратно сняьте заднюю крышку.

Медленно переверните крышку и положите её сверху на остальную часть устройства.

Отсоедините гибкий кабель датчика отпечатков, используя плоский конец лопатки.

Удалите заднюю крышку.

Для повторного подключения кабеля датчика отпечатков во время сборки наклоните заднюю крышку, пока гибкий кабель не выровняется с его разъемом. Используйте плоский конец лопатки, чтобы аккуратно нажать прямо вниз и зафиксировать кабель на месте.

Удалите одиннадцать винтов длиной 3.5 мм с помощью отвертки Phillips #00.

Удалите два винта длиной 2 мм с помощью отвертки Phillips #00.

Удалите сборку антенны NFC и катушки для зарядки с помощью плоского конца лопатки.

Удалите сборку динамика с помощью плоского конца лопатки.

Отсоедините гибкий кабель фронтальной камеры от материнской платы, используя плоский конец лопатки.

Используйте пинцет, чтобы аккуратно поднять камеру из её гнезда.

Отсоедините гибкий кабель сканера сетчатки от материнской платы, используя плоский конец лопатки.

Используйте пинцет, чтобы аккуратно поднять сканер сетчатки из его гнезда.

Отсоедините гибкий кабель аккумулятора, используя плоский конец лопатки.

Удалите один винт длиной 3.5 мм с помощью отвертки Phillips #00.

Отключите гибкий кабель кнопок увеличения и уменьшения громкости, а также кнопки Bixby, используя плоский конец лопатки.

Отключите гибкий кабель дисплея, используя плоский конец лопатки.

Отключите гибкий кабель порта зарядки, используя плоский конец лопатки.

Отключите черные и белые антенны, используя плоский конец лопатки.

Материнская плата лежит сверху дочерней платы, и между ними соединен гибкий кабель. Отключите гибкий кабель, соединяющий материнскую плату с дочерней платой, используя плоский конец лопатки.

Поместите плоский конец лопатки на верхний край материнской платы.

Осторожно подденьте и снимите материнскую плату.

Переверните материнскую плату так, чтобы камера, ориентированная назад, оказалась вниз.

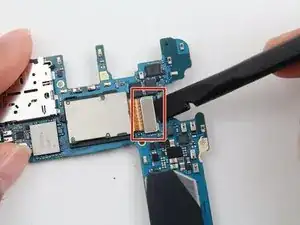

Отключите гибкий кабель камеры, используя лопатку.

Снова переверните материнскую плату.

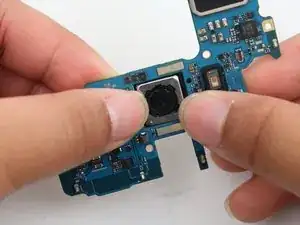

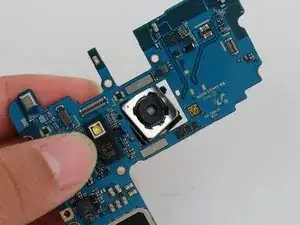

Извлеките камеру из гнезда с помощью пальцев или плоского конца лопатки.

При извлечении камеры пальцами убедитесь, что не прикладываете слишком сильное изгибающее давление на остальную часть материнской платы, иначе она может сломаться.

Если вы решите использовать только пальцы (что на самом деле проще), постарайтесь не трогать объектив новой камеры. В противном случае ваши новые фотографии будут размытыми!
