Замена аккумулятора Asus ZenFone 2

Используйте ноготь, чтобы аккуратно приподнять заднюю крышку телефона в указанном месте. Вставив ноготь под заднюю крышку, проведите им по краям телефона, пока крышка не отщелкнется.

Удалите тринадцать чёрных винтов и один серебристый винт с задней части телефона с помощью отвёртки JIS размера 00.

Чёрные винты имеют длину 2,8 мм.

Серебристый винт имеет длину 5,5 мм.

Чёрный винт рядом с камерой и вспышкой закрыт наклейкой. Этот винт можно легко выкрутить, как если бы наклейки не было. Остриё отвёртки должно легко прокалывать наклейку.

Используйте пластиковый инструмент для разъёма, чтобы снять внутреннюю панель задней части телефона.

Части внутренней панели, зажатые двумя полосками двустороннего скотча, можно легко ослабить, поддев пластиковым инструментом и аккуратно приподняв.

Запомните положение динамика, чтобы при сборке вернуть его на правильное место.

Выньте динамик из задней части телефона. Он должен легко выйти, как только внутренняя панель будет снята, так как больше ничего не удерживает его.

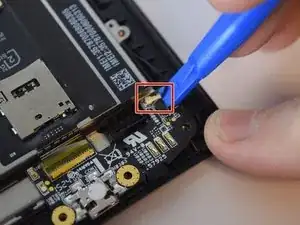

Используйте пластиковый инструмент для поддевания, чтобы аккуратно отсоединить нижнюю часть антенны.

Антенну легко деформировать. Поднимайте её снизу за кабель, как показано, чтобы не погнуть.

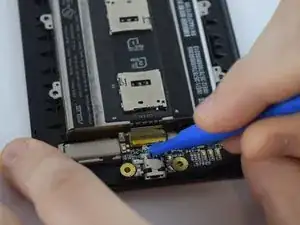

Используя пластиковый инструмент для разъёма, разблокируйте ленточный кабель, показанный на фото, поддев и подняв жёлтую защёлку.

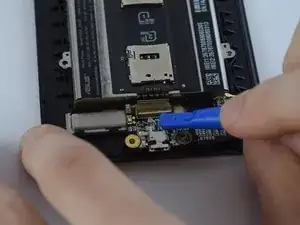

С помощью пластикового инструмента для разъёма извлеките вибромотор из его посадочного места.

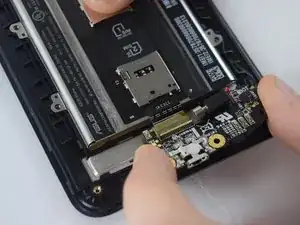

Осторожно выньте плату из телефона рукой.

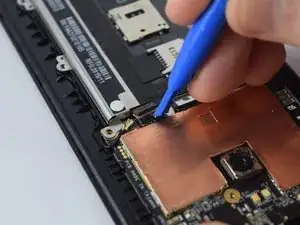

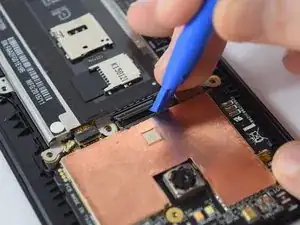

Используя пластиковый инструмент для разъёма, аккуратно подденьте ленточные кабели, как показано на снимках.

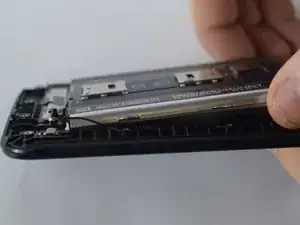

Осторожно выньте аккумуляторный блок из телефона рукой.

По бокам аккумулятора находятся хрупкие защёлки; будьте осторожны, чтобы не сломать их.

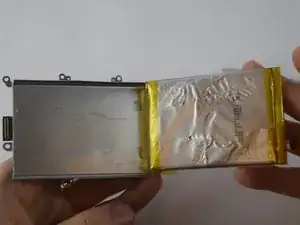

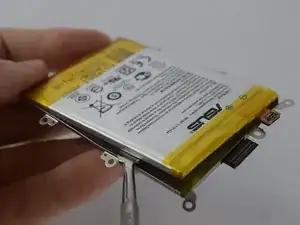

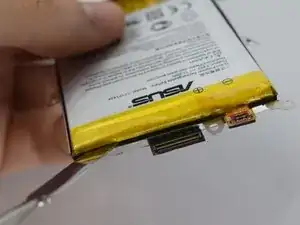

Аккуратно вставьте металлическую лопатку между аккумулятором и его металлическим корпусом, затем медленно разведите их.

При поддевании не гните внешние кромки металлического корпуса, иначе при возврате в телефон будет намного сложнее установить его обратно.
