Замена дисплея Asus ZenFone 2

Аккуратно подденьте заднюю крышку телефона указательным ногтем в отмеченном месте. Когда ноготь окажется под крышкой, проведите им по периметру телефона, пока крышка не отщёлкнется.

Удалите тринадцать чёрных винтов и один серебристый винт с задней части телефона отвёрткой JIS размера 00.

Чёрные винты имеют длину 2,8 мм.

Серебристый винт имеет длину 5,5 мм.

Чёрный винт рядом с камерой и вспышкой закрыт наклейкой. Этот винт можно легко выкрутить, как если бы наклейки не было. Кромка отвёртки должна легко прокалывать наклейку.

Используйте пластиковый инструмент для вскрытия, чтобы снять внутреннюю облицовку телефона.

Части внутренней облицовки, зафиксированные двумя полосками двустороннего скотча, можно легко отслоить, подставив пластиковый инструмент под них и аккуратно приподнимая.

Запомните положение динамика, чтобы при сборке вернуть его в правильное место.

Выньте динамик из задней части телефона. Он должен легко извлечься после снятия внутренней облицовки, так как больше ничто его не держит.

С помощью пластикового инструмента аккуратно приподнимите оба конца антенны.

Осторожно снимите антенный провод из пластиковых держателей вдоль боковой стороны. Запомните их расположение для сборки.

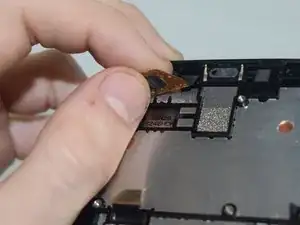

Контакты антенны легко деформируются. Поднимайте кабель снизу, как показано, чтобы не погнуть контакты.

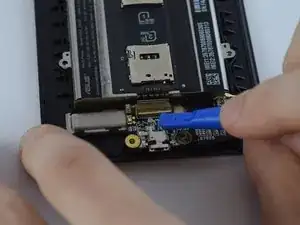

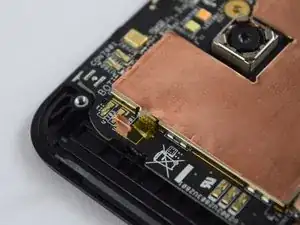

Используя пластиковый инструмент, разблокируйте ленточный кабель, подключающий аккумулятор к плате, поддев жёлтую защёлку вверх.

С помощью пластикового инструмента аккуратно отщёлкните мотор вибрации от его крепления.

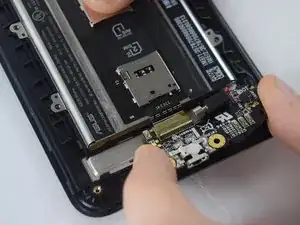

Осторожно извлеките плату из телефона, плавно потянув её от нижней части телефона.

С помощью пластикового инструмента отсоедините ленточные кабели от разъёмов, аккуратно поддев их вверх.

Осторожно извлеките аккумуляторный блок из телефона вручную. Аккумулятор приклеен полосой клея с верхней стороны, поэтому может потребоваться небольшое усилие.

По бокам аккумулятора есть хрупкие защёлки — будьте осторожны, чтобы не сломать их.

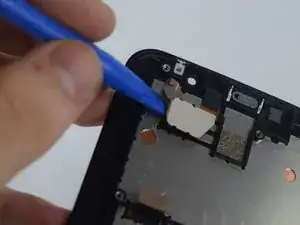

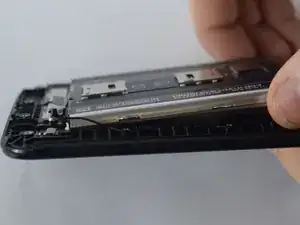

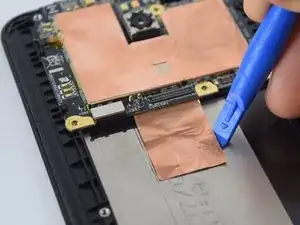

С помощью пластикового инструмента приподнимите медную теплоотводящую пластину от корпуса телефона, вставив инструмент в один из верхних углов пластины и медленно проведя им по краям.

Будьте осторожны, чтобы не порвать медную пластину.

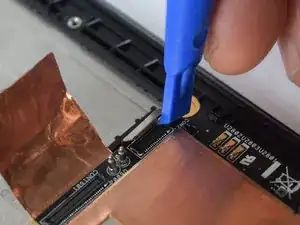

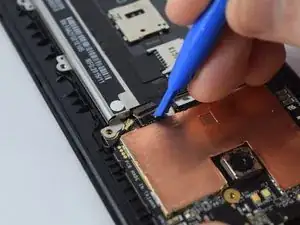

С помощью пластикового инструмента отключите ленточный кабель, показанный на фото.

С помощью пластикового инструмента отсоедините кабель дисплея от боковой части материнской платы, аккуратно подставив инструмент под кабель дисплея и мягко потянув наружу.

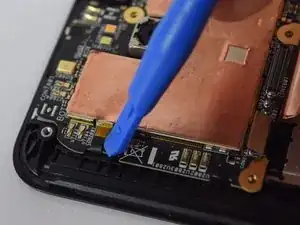

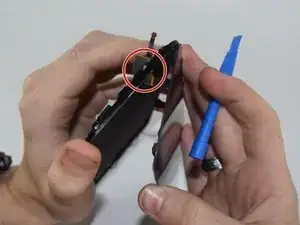

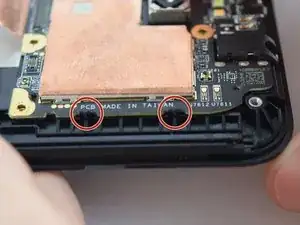

Существует четыре чёрных пластиковых фиксатора, по два с каждой стороны, удерживающих материнскую плату. Чтобы извлечь плату, подденьте пластиковым инструментом один из верхних углов платы и аккуратно приподнимите, приложив небольшое усилие, чтобы отщёлкнуть эту сторону платы из пластиковых фиксаторов.

Будьте осторожны, чтобы не сломать чёрные пластиковые фиксаторы — они нужны для установки материнской платы на место.

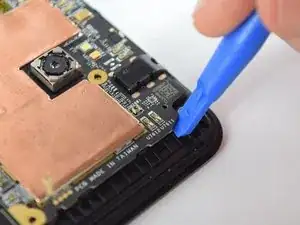

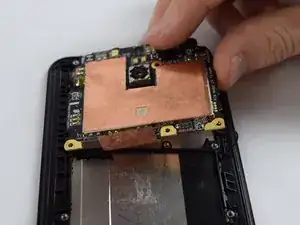

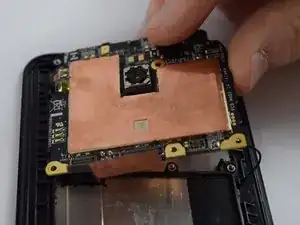

Когда одна сторона материнской платы выйдет из чёрных пластиковых фиксаторов, выньте всю материнскую плату из телефона.

Плата должна легко выйти, как только одна её сторона будет освобождена из фиксаторов.

С помощью пластикового инструмента отогните кабель дисплея от корпуса телефона.

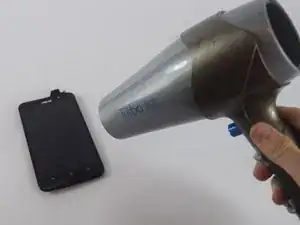

Используя фен или термофен, нагрейте клей, который удерживает дисплей в корпусе. Клей проходит по краям дисплея.

Термофен позволит расплавить клей примерно за 30 секунд; фен займёт около 3–5 минут для размягчения клея.

С помощью пластикового монтажного инструмента подденьте дисплей, вставив инструмент между дисплеем и корпусом по краям телефона.

Когда экран оторвётся от подложки, аккуратно проведите монтажным инструментом по краям, продолжая поддевать оставшуюся часть экрана.

Будьте осторожны, не сгибайте экран слишком сильно — он может треснуть.

После отделения экрана от подложки выньте кабель дисплея через отверстие в верхней части корпуса телефона.

Снимать этот кабель особенно аккуратно не обязательно, так как он будет заменён вместе с новым дисплеем. Если хотите сохранить кабель, поворачивайте дисплей при отделении его от подложки.

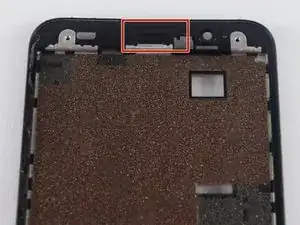

С помощью пластикового монтажного инструмента снимите решётку динамика с дисплея.

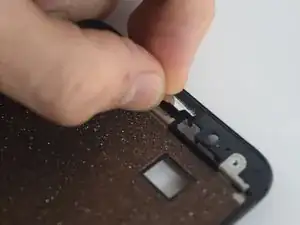

Поместите её на отведённое место на корпусе телефона.

Рекомендуется прикреплять решётку динамика к корпусу телефона, а не к дисплею.

Аккуратно проведите антенные кабели нового дисплея через соответствующие отверстия в корпусе.

Прикрепите дисплей телефона с помощью клея. Можно использовать старый клей (если он в хорошем состоянии) или новый клей (двусторонний, толщиной 2 мм).
