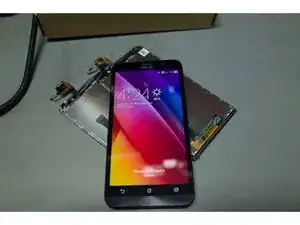

Замена дисплейного модуля Asus Zenfone 2

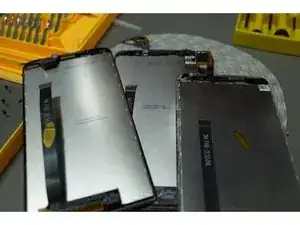

На оригинальном экране на задней стороне дисплея выбит следующий код: "TL055VDXP34-00".

Первый заменённый дисплейный модуль (не работал) имел следующий код: "TLD55VVXP31-00".

Второй сменный модуль (работал) имел следующий код: "TL055VDXP34-00".

Исходя из этого, предполагаю, что первый полученный мной блок был более ранней версией и являлся неправильной деталью. Следует использовать дисплейный модуль с обозначением TL055VDXP34-00.

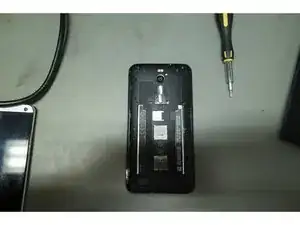

Снимите заднюю крышку, SIM-карту(ы) и карту памяти.

ПРИМЕЧАНИЕ: Не забудьте снять винт возле камеры (он может быть прикрыт небольшой наклейкой).

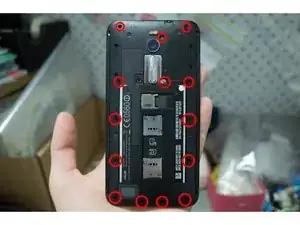

Эту крышку следует снимать довольно легко — если не удаётся поднять её, пересчитайте винты! Их должно быть 14. Ещё раз — проверьте тот, что возле камеры и частично скрыт.

ПРИМЕЧАНИЕ Эти винты фактически единственные, которые держат телефон вместе. После их выкручивания и снятия крышки динамик выйдет из корпуса телефона.

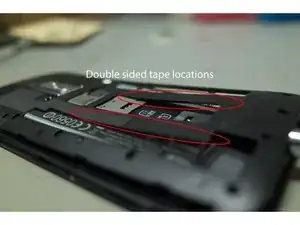

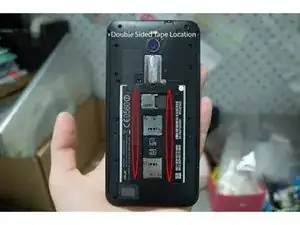

Чтобы снять пластмассовую панель, подденьте её с одного конца и используйте острый лезвие, чтобы отделить двусторонний скотч между аккумулятором и пластиковой панелью.

ПРИМЕЧАНИЕ: Я полностью удалил двусторонний скотч при сборке. Похоже, он не является строго необходимым.

Отключите антенный кабель, моторчик вибрации и четыре других разъёма.

Три разъёма над аккумулятором отщёлкиваются и поднимаются от корпуса телефона.

Чтобы отключить плоский кабель в нижней части аккумулятора, сначала снимите жёлтую пластиковую наклейку, закрывающую его. Затем поднимите белую защёлку, чтобы освободить кабель, и аккуратно потяните кабель в сторону основания телефона.

Существуют два вида клея, которыми крепится аккумулятор. Один — двусторонняя вспененная лента (легко снимается). Другой — самослипающаяся лента (сложно удаляется). Будьте ОЧЕНЬ осторожны при снятии аккумулятора.

Рекомендую прогреть переднюю часть экрана перед выполнением этого шага (клеевая лента аккумулятора закреплена за задней частью экрана).

Клей, удерживающий аккумулятор, расположен ближе к стороне, где расположены антенны (правая сторона при взгляде сверху). Для извлечения аккумулятора нагрейте аккумулятор феном, затем осторожно потяните вверх со стороны, противоположной антеннам (левая сторона).

ПРИМЕЧАНИЕ: Будьте осторожны с маленькими металлическими язычками по краю аккумулятора; они довольно хрупкие и погнутся при использовании их для рычага. Я также полностью удалил двусторонний скотч и не заменял его.

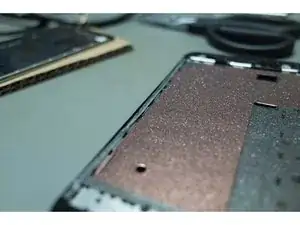

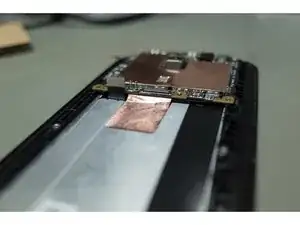

После извлечения аккумулятора нужно поднять медную пластину с корпуса телефона; она держится на слабом клее. Используйте пинцет и аккуратно подденьте от одного угла, постепенно продвигаясь по всей пластине.

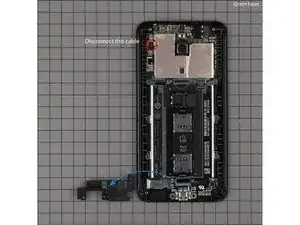

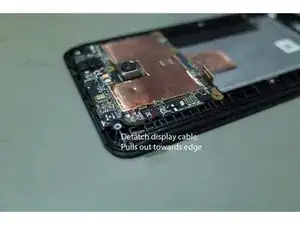

Поднимите жёлтую пластиковую наклейку, затем отсоедините разъём экрана, показанный на фото.

ПРИМЕЧАНИЕ Это разъём для дисплея; он проходит под основной платой под прямым углом, затем выходит через небольшой разрез в верхней части телефона (показано на фото к шагу 17).

Этот кабель является частью дисплейного модуля и будет заменён полностью. При необходимости его можно полностью перерезать.

Осталось четыре пластиковых защёлки, которыми модуль закреплён в корпусе телефона. Приложите небольшое усилие с одной стороны, чтобы вынуть эту секцию. После освобождения её можно полностью удалить.

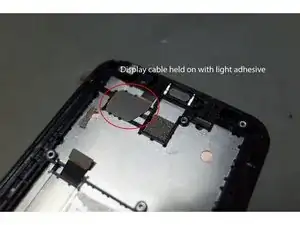

После снятия внутренних частей телефона необходимо отсоединить кабель дисплея (из шага 8) от корпуса. Он зафиксирован клеем и не должен быть слишком трудным для поддевания.

ПРИМЕЧАНИЕ: На новом дисплейном модуле на заменяемом кабеле будет клей — при установке это должно быть понятно.

Чтобы снять сам дисплей, нужно применить нагрев. У меня был паяльный фен — это значительно упрощает работу ($20–$30 на eBay), но можно использовать и фен для волос. Для сравнения — паяльный фен нагрел дисплей за ~30 секунд, тогда как фен для волос занял бы 3–5 минут.

После разогрева клея за экраном пройдитесь по краям открывалкой или тонкой жёсткой медиаторной лопаткой. Дисплей начнёт отделяться от корпуса.

Когда экран отчасти освободится, аккуратно протяните кабель дисплея через отверстие в верхней части корпуса. Опять же; этот кабель вы заменяете полностью, так что не слишком беспокойтесь о его целостности.

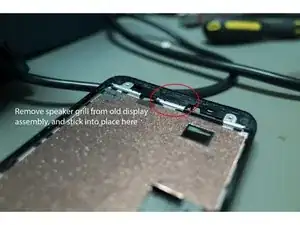

Вам потребуется отделить динамическую решётку от оригинального дисплея, очистить клей и прикрепить её к новому экрану. Мне было удобнее закрепить решётку на корпусе телефона, а не на дисплейном модуле.

Из-за состояния клея на дисплейном модуле я решил полностью заменить клей. Можно пропустить этот шаг, но я посчитал, что стоит привести всё в порядок.

Для удаления старого клея я использовал острый лезвие и аккуратно срезал его по периметру.

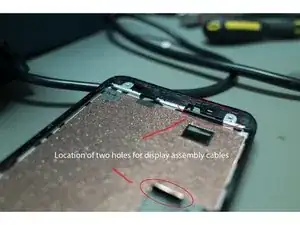

ПРИМЕЧАНИЕ: Это хорошая возможность примерить новый экран (без клея), чтобы увидеть, как проходят кабели. Один проходит за экраном и через середину телефона, другой — через верхнее отверстие. Верхний кабель имеет необычную форму и должен быть введён в отверстие вбок сначала.

Я использовал двустороннюю клейкую ленту 3M, чтобы обойти край нового модуля экрана.

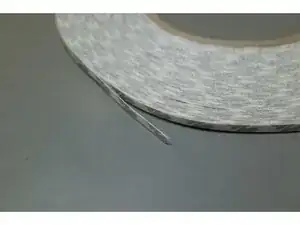

ПРИМЕЧАНИЕ: В качестве замены клея я использовал двустороннюю клейкую ленту 3M (2 мм) — лента стоила около $10 в магазине запчастей для мобильных телефонов. Лента была слишком широкой и недостаточно толстой, поэтому я сложил её вдвое.

После этого подошло идеально. Если вы не сможете найти более толстую двустороннюю ленту, близкую по толщине к оригинальному клею, я рекомендую этот подход.

После того как клей полностью уложен на телефоне, наденьте модуль экрана. Я начал сверху и проделал верхний кабель через отверстие, затем медленно опускался вниз книзу.

ПРИМЕЧАНИЕ: Советую не нажимать сильно на клей, пока вы не убедитесь, что оба кабеля выведены назад и экран хорошо сидит в корпусе.

Смотря на телефон с тыльной стороны, снимите защитную плёнку с клея на шлейфе дисплея и аккуратно расположите шлейф между четырьмя чёрными метками.

После установки нового экрана начните сборку. Это по сути то же самое, что и разборка, но в обратном порядке. Я отметил только несколько моментов:

a) Следите за шлейфом дисплея, который проходит сверху. У меня он зацепился за двустороннюю ленту и его пришлось протянуть.

b) Для установки процессорного блока между четырьмя пластиковыми защёлками потребуется небольшая сила. Будьте осторожны при этом. (показано в шаге 10)

c) Я полностью удалил двустороннюю ленту из-под батареи и из-под пластиковой рамки. Я решил, что если мне снова придётся вскрывать телефон, я не хочу снова иметь дело с лентой. Рядом был случай, когда первый экран оказался неисправен, и я был рад, что так сделал.

d) Если вы потеряете какие-либо желтые пластиковые наклейки для кабелей, можно использовать кусочек от старого модуля дисплея.
