Замена батареи HTC Droid DNA

Вставьте скрепку в отверстие справа от лотка SIM-карты. Лоток SIM-карты автоматически выйдет.

Вытащите лоток SIM-карты пальцами.

Убедитесь, что крышка USB на нижней части телефона сначала снята.

Начните с угла и медленно двигайтесь по краю, используя инструмент для подъема, чтобы ослабить переднюю панель.

Не торопитесь. Для ослабления передней панели потребуется значительная сила.

Медленно отделите панель от задней части телефона.

Применяйте умеренную силу, чтобы отделить панель от задней части телефона.

Установите устройство так, чтобы нижняя часть телефона была обращена вправо.

Осторожно снимите кусок черной ленты, окружающей материнскую плату.

Будьте осторожны, чтобы не порвать ленту.

Используйте пинцет, чтобы снять желтую ленту в нижнем левом углу телефона.

Поверните телефон на 90 градусов по часовой стрелке, чтобы нижняя часть телефона была направлена на вас.

Используйте отвертку Torx T5, чтобы удалить два винта по 4 мм, расположенные в нижней части телефона.

Используйте отвертку Philips #000, чтобы удалить один винт по 2,7 мм в нижнем правом углу.

Поверните телефон обратно на 90 градусов против часовой стрелки.

Используйте пинцет, чтобы снять маленькую металлическую опору в нижнем правом углу телефона.

Удалите следующие винты Philips #000 с материнской платы:

Четыре винта по 1,6 мм

Два винта по 1,5 мм

Используйте инструмент для подъема, чтобы отсоединить разъемы с обеих сторон материнской платы.

Разъемы все еще будут соединены с зеленой платой камеры в верхней части, поэтому НЕ пытайтесь их оторвать или сгибать сильно.

Используйте пинцет, чтобы снять два куска желтой ленты, показанной на изображении.

Используйте пинцет, чтобы осторожно отпереть белую плату в нижнем правом углу материнской платы.

Используйте пинцет, чтобы отсоединить черный разъем в нижнем правом углу материнской платы.

Будьте осторожны, чтобы не сгибать гибкий кабель разъема.

Используйте пинцет, чтобы осторожно отпереть другую белую плату в нижнем правом углу материнской платы.

Используйте пинцет, чтобы отсоединить другой маленький разъем в нижнем правом углу материнской платы.

Будьте осторожны, чтобы не сгибать гибкие кабели разъема.

Поверните телефон на 180 градусов.

Используйте пинцет, чтобы осторожно отпереть белую плату в верхнем левом углу материнской платы.

Используйте пинцет, чтобы отсоединить кабель в верхнем левом углу материнской платы.

Будьте осторожны, чтобы не сгибать гибкий кабель разъема.

Используйте пинцет, чтобы осторожно отпереть черную плату в верхнем левом углу материнской платы.

Используйте пинцет, чтобы осторожно снять желтый разъем в верхнем левом углу телефона.

Удалите длинный черный провод слева от материнской платы.

Переверните телефон так, чтобы зеленая плата камеры была дальше от вас.

Используйте пинцет, чтобы удалить два провода, расположенные в верхней части платы. Провода очень легко отщепляются, поэтому для этого потребуется не mucha силы.

Используйте отвертку Philips #000, чтобы удалить два винта по 3,9 мм на верхней части материнской платы.

Теперь используйте пальцы, чтобы медленно поднять материнскую плату и удалить ее из телефона.

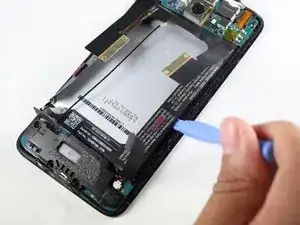

Используйте лопатку, чтобы отделить корпус телефона от аккумулятора.

Постарайтесь не повредить клей, удерживающий аккумулятор.

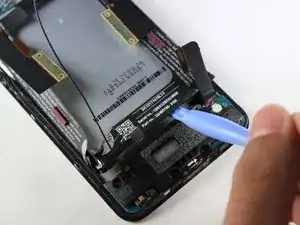

Клей, удерживающий аккумулятор на месте, очень прочный. Используйте лопатку в нескольких местах вокруг аккумулятора, чтобы ослабить клей.

Медленно поднимайте аккумулятор с помощью лопатки.

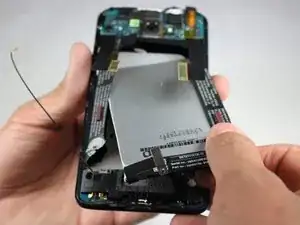

Удалите аккумулятор пальцами.

Постарайтесь сохранить черную бумагу на месте вокруг аккумулятора. Однако, если она порвется, это нормально.
