Замена ЖК-экрана и сенсорного стекла HTC Desire X

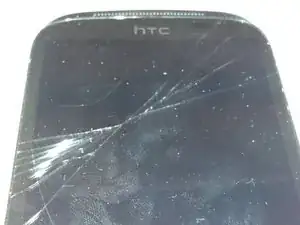

Вот Desire X с повреждённым, но рабочим сенсором. Я пытался заменить только сенсор, но повредил ЖК-дисплей... Очень-очень трудно разделяется...

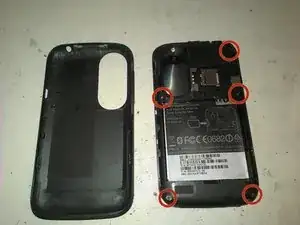

После снятия задней крышки и батареи приступаем к разборке. Сначала отверните 5 винтов Torx #5 с задней стороны.

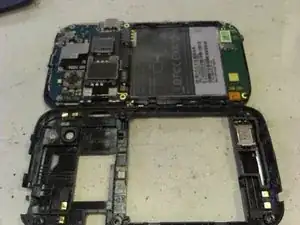

Затем плоской отвёрткой подденьте и откройте заднюю крышку, с одного бока на другой.

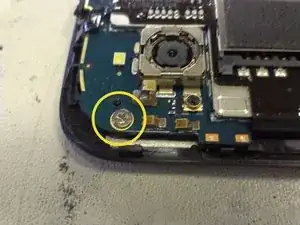

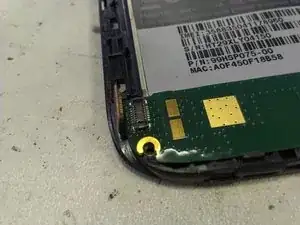

Теперь на основной плате необходимо снять винт рядом с камерой.

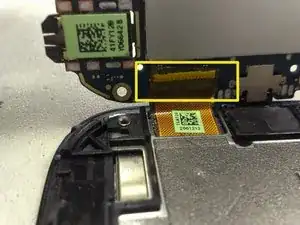

Освободите коннектор внизу.

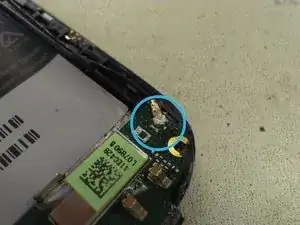

Наконец, снимите антенный разъём.

После ослабления нижнего коннектора можно снять плату звука и отделить шлейф снизу.

Далее необходимо вынуть кнопку питания. Она немного липкая, поэтому можно использовать канцелярский нож или лезвие, чтобы отделить её. Подойдут также длинные ногти.

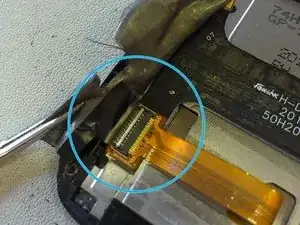

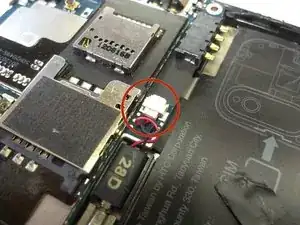

Теперь нужно отсоединить разъём вибромотора (или вынуть вибромотор из держателя — проще), затем отсоединить нижний коннектор на основной плате (см. фото 2). Сначала снимите чёрную ленту, затем используйте пинцет, чтобы вытащить коннектор.

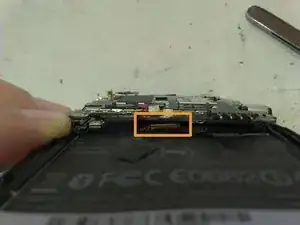

После этого приподнимите основную плату с одной стороны, и вы увидите коннектор ЖК-дисплея. Откройте белую защёлку, приподняв её по краю, и снимите шлейф.

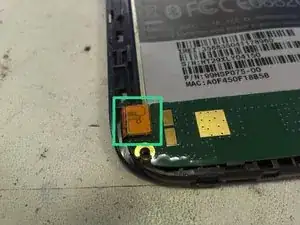

Теперь нужно снять наклейку с изделием и сохранить её без сгибов для последующей установки обратно.

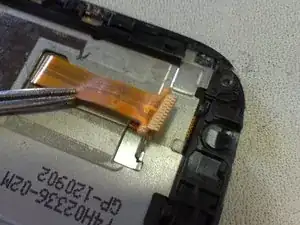

Затем под серебристой лентой, которую трудно удалить, находится ещё один шлейф, который нужно отсоединить.

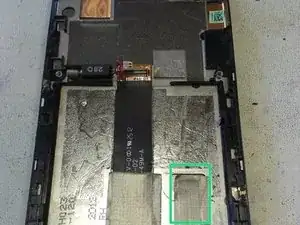

Шлейф, идущий к основной плате, должен быть отсоединён, и шлейф сенсора ослаблен.

Снимите динамик с верхней части телефона.

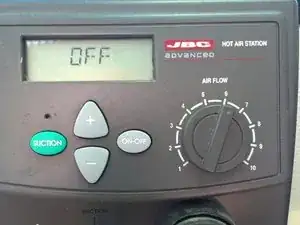

Чтобы размягчить клей между ЖК-дисплеем и сенсорным стеклом, прогрейте весь экран, с особым вниманием к верхней и нижней зонам. У меня есть фен для горячего воздуха, но можно использовать и обычный фен для волос. Чем дольше греете, тем легче отделяется, но будьте осторожны...

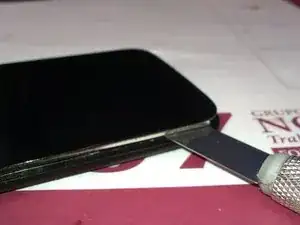

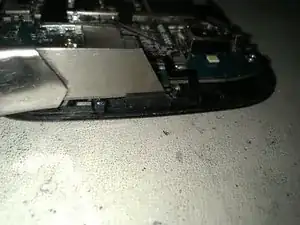

Тонким металлическим лезвием вставьте между рамкой и ЖК-дисплеем и согните его, чтобы начать отделять.

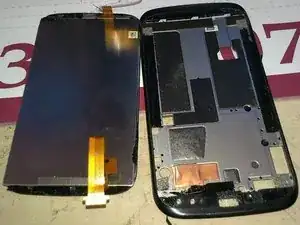

В конце обе части разделяются. Слева — ЖК-дисплей с сенсором. Справа — шасси.

Для сборки устройства выполните шаги в обратном порядке.
