Замена динамика HTC Droid DNA

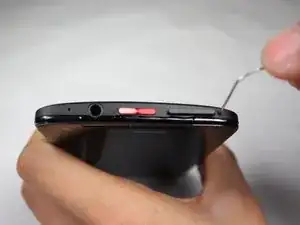

Вставьте скрепку в отверстие справа от лотка SIM-карты. Лоток SIM-карты автоматически выдвинется.

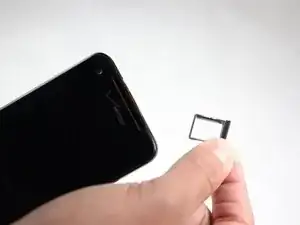

Извлеките лоток SIM-карты руками.

Убедитесь, что крышка USB на нижнем краю телефона снята.

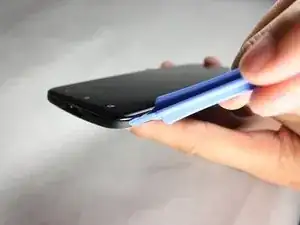

Начинайте с одного из углов и медленно продвигайтесь вдоль краёв боковой стороны фена с помощью инструмента для вскрытия, чтобы ослабить переднюю панель.

Действуйте аккуратно. Для ослабления передней панели требуется значительное усилие.

Медленно оттяните переднюю панель от задней части телефона.

Приложите умеренное усилие, чтобы отделять панель от задней крышки устройства.

Положите устройство так, чтобы нижний край телефона был расположен справа.

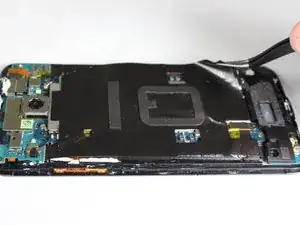

Аккуратно снимите чёрную ленту, окружающую материнскую плату.

Не повредите ленту при снятии.

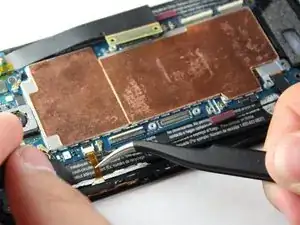

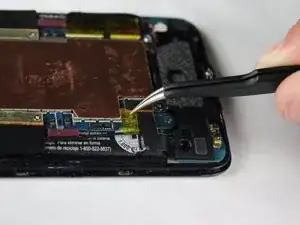

Используйте пинцет, чтобы снять жёлтую ленту в нижнем левом углу телефона.

Поверните телефон на 90 градусов по часовой стрелке так, чтобы нижний край оказался обращён к вам.

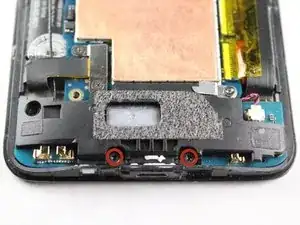

Используйте отвёртку T5 Torx для удаления двух 4-мм винтов, расположенных внизу телефона.

Используйте крестовую отвёртку №000 для удаления одного 2,7-мм винта в правом нижнем углу.

Поверните телефон обратно на 90 градусов против часовой стрелки.

Используйте пинцет, чтобы снять небольшую металлическую фиксирующую скобу в правом нижнем углу телефона.

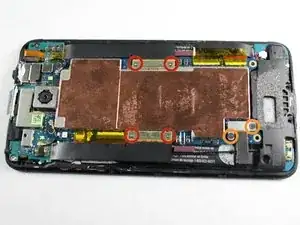

Удалите следующие крестовые винты №000 с материнской платы:

Четыре 1,6-мм винта

Два 1,5-мм винта

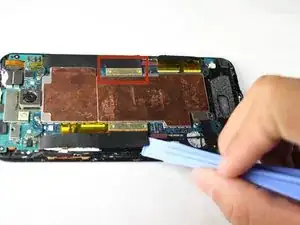

Используйте инструмент для вскрытия, чтобы отсоединить разъёмы с обеих сторон материнской платы.

Разъёмы будут по-прежнему соединены с зелёной платой камеры вверху, поэтому НЕ пытайтесь отрывать их или сгибать.

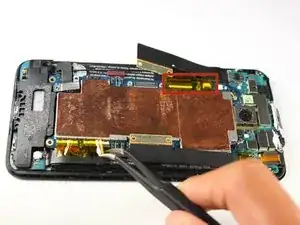

Используйте пинцет, чтобы снять два куска жёлтой ленты, показанные на изображении.

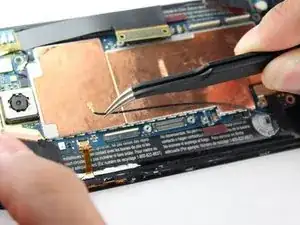

Используйте пинцет, чтобы аккуратно отщёлкнуть белую плату в правом нижнем углу материнской платы.

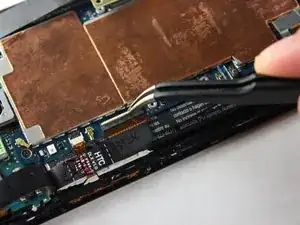

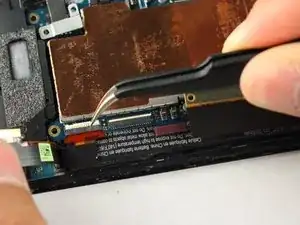

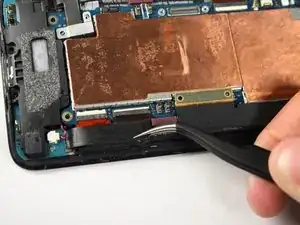

Используйте пинцет, чтобы отключить чёрный разъём в правом нижнем углу материнской платы.

Не сгибайте гибкий кабель разъёма.

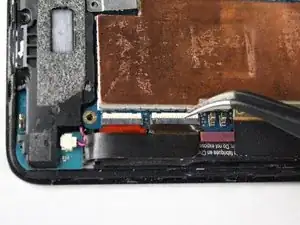

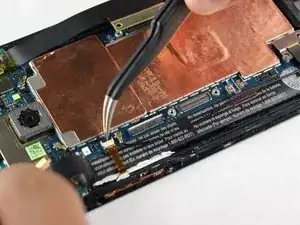

Используйте пинцет, чтобы аккуратно отщёлкнуть второй белый разъём в правом нижнем углу материнской платы.

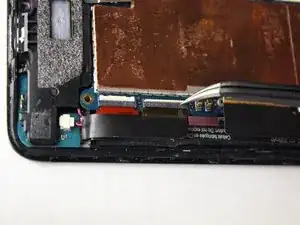

Используйте пинцет, чтобы отключить второй маленький разъём в правом нижнем углу материнской платы.

Не сгибайте гибкие кабели разъёма.

Поверните телефон на 180 градусов.

Используйте пинцет, чтобы аккуратно отщёлкнуть белую плату в левом верхнем углу материнской платы.

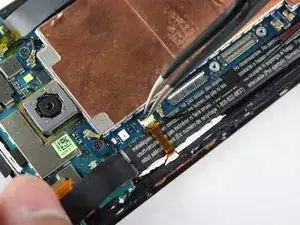

Используйте пинцет, чтобы отключить кабель в левом верхнем углу материнской платы.

Не сгибайте гибкий кабель разъёма.

Используйте пинцет, чтобы аккуратно отщёлкнуть чёрную плату в левом верхнем углу материнской платы.

Используйте пинцет, чтобы аккуратно снять жёлтый разъём в левом верхнем углу телефона.

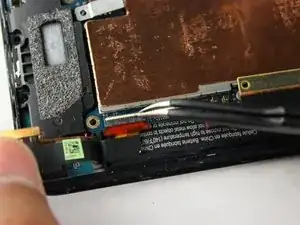

Удалите длинный чёрный провод слева от материнской платы.

Поверните телефон так, чтобы зелёная плата камеры оказалась дальше всего от вас.

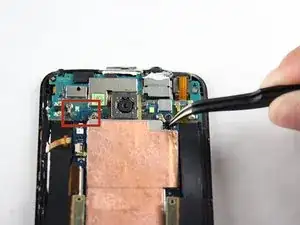

Используйте пинцет, чтобы снять два провода, расположенных в верхней части платы. Провода снимаются легко, поэтому усилия требуется минимальное.

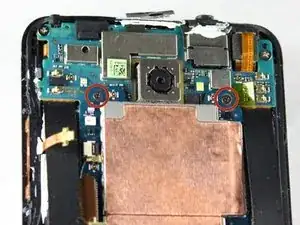

Используйте крестовую отвёртку №000, чтобы удалить два 3,9-мм винта на верхней части материнской платы.

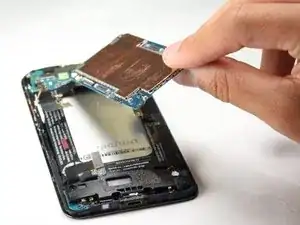

Теперь аккуратно поднимите материнскую плату пальцами и извлеките её из телефона.

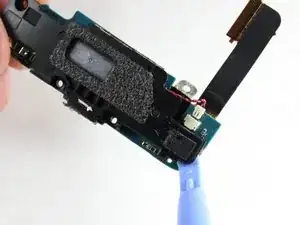

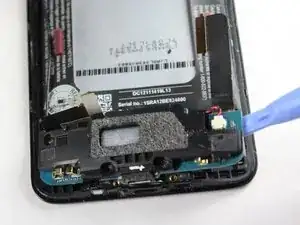

Воспользуйтесь пластиковой присоской, чтобы аккуратно снять модуль разъёма для зарядки.

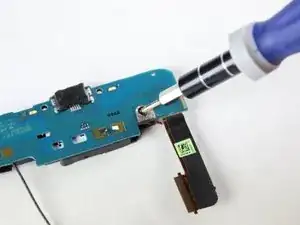

Используйте отвёртку Phillips #000, чтобы удалить один винт длиной 2,1 мм, расположенный на задней стороне модуля.

Воспользуйтесь пинцетом, чтобы отсоединить красный и чёрный провод.

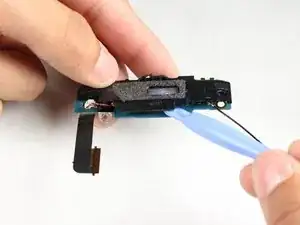

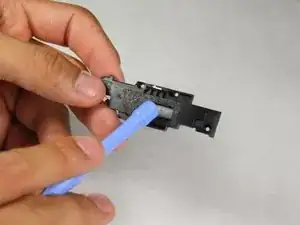

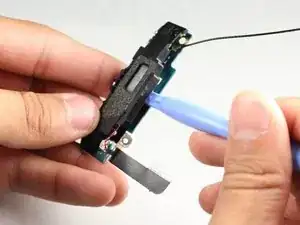

Используйте пластиковую присоску, чтобы разделить модуль на две части: синюю и чёрную.

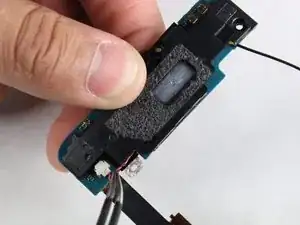

Надавите тупым предметом на серую сторону динамика, чтобы вытолкнуть его.

Динамик приклеен, поэтому потребуется немного больше усилий.
