Замена задней камеры HTC Desire V

В этой инструкции показано, как снять и заменить модуль камеры смартфона HTC Desire V.

Шаг 1

Осторожно отогните заднюю крышку от корпуса телефона.

Если возникают трудности, воспользуйтесь лопаткой или пластиковым инструментом для вскрытия.

Шаг 2

Сначала подденьте аккумулятор с нижнего края, чтобы извлечь его.

Не сгибайте и не прокалывайте аккумулятор.

Шаг 3

Открутите и снимите пять винтов длиной 3,0 мм с задней рамки с помощью отвёртки Torx T5.

Шаг 4

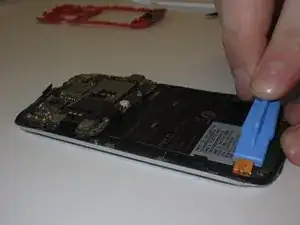

Осторожно снимите заднюю рамку с помощью инструмента для вскрытия или лопатки.

Шаг 5

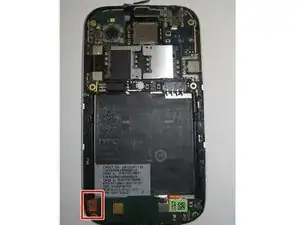

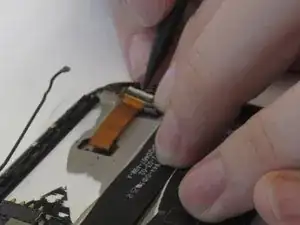

Отключите разъём на левой стороне навигационной платы, отсоединив оранжевый шлейф.

Шаг 6

Осторожно отключите и снимите антененный кабель (чёрная антенна) с нижнего разъёма.

Шаг 7

Навигационная плата приклеена.

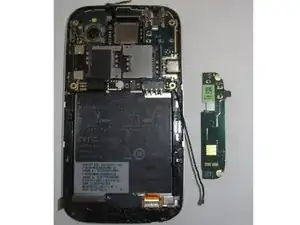

Аккуратно потяните за её правый край, учитывая гибкость платы.

Шаг 8

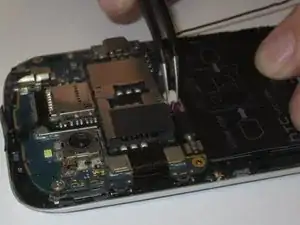

Отключите вибромотор от белого разъёма на материнской плате.

Для этого, скорее всего, понадобятся пинцет.

Шаг 9

Осторожно извлеките мотор из его гнезда в корпусе телефона.

Проще всего сделать это, поддевая мотор за вращающийся конец пинцетом.

Шаг 10

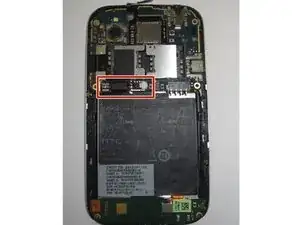

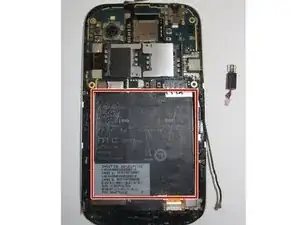

Снимите чёрную информационную наклейку, если ранее корпус не вскрывался.

Шаг 11

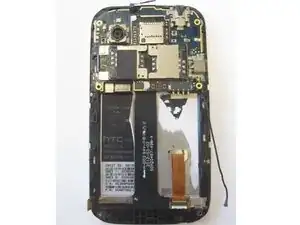

Теперь Вы видите чёрный ленточный кабель, подключённый слева к навигационной плате, а справа — к золотому шлейфу, идущему к экрану.

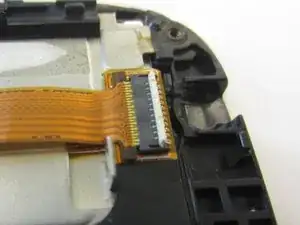

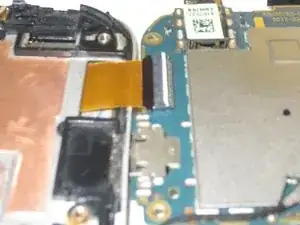

Откройте разъём золотого шлейфа между экраном и логической платой, подняв фиксатор на задней панели разъёма.

Для этого можно использовать лопатку или пинцет.

Шаг 12

Отсоедините золотой шлейф, соединяющий экран с логической платой, осторожно вытянув его.

Шаг 13

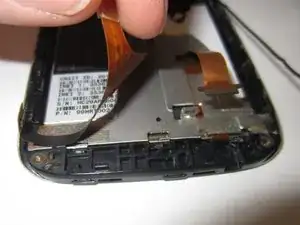

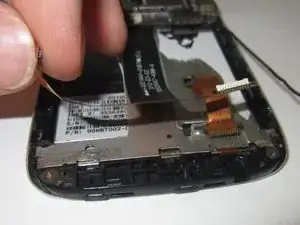

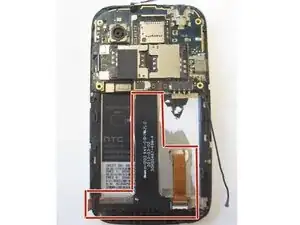

Осторожно отклейте чёрный ленточный кабель от корпуса.

Шаг 14

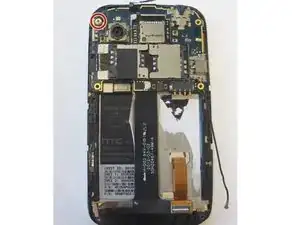

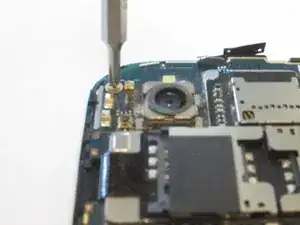

Открутите серебряный винт 2 мм в верхнем левом углу.

Для этого используйте отвёртку Phillips PH00.

Шаг 15

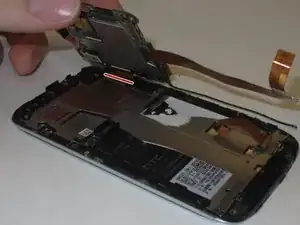

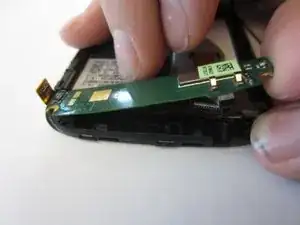

Осторожно подденьте логическую плату с левой стороны, будто бы справа находится ось вращения, и загните её за правый край, где находится золотой/оранжевый ленточный кабель.

Шаг 16

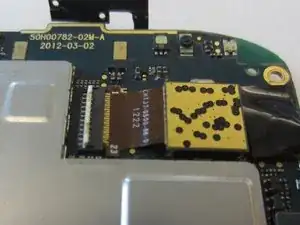

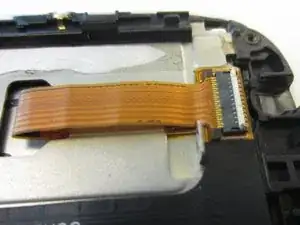

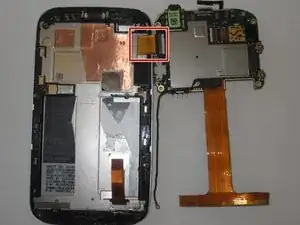

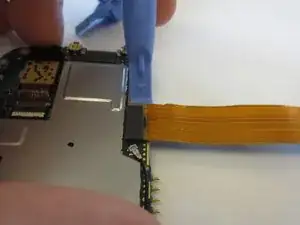

Отключите золотой ленточный кабель, подняв фиксатор сзади разъёма с помощью лопатки или пинцета.

Шаг 17

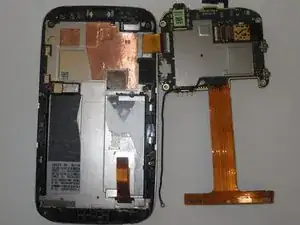

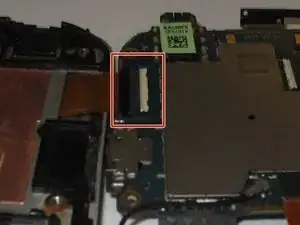

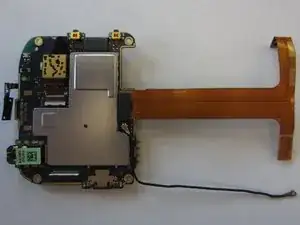

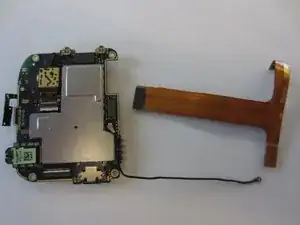

Осторожно потяните логическую плату вправо, чтобы отключить её от корпуса.

Шаг 18

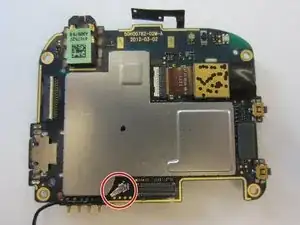

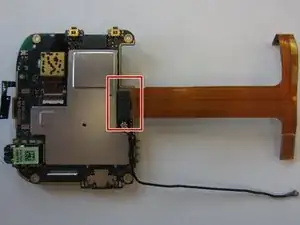

Обратите внимание, что золотой контакт находится на обратной стороне чёрного шлейфа. Используйте лопатку или инструмент для вскрытия, чтобы осторожно отключить его, поддевая справа.

Шаг 19

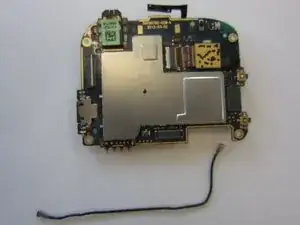

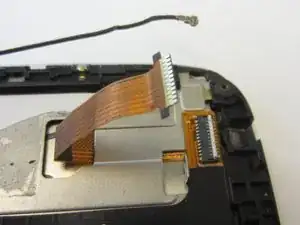

Осторожно отключите и извлеките антенный кабель (чёрная антенна) из разъёма рядом со шлейфом.

Если ногти недостаточно удобны, используйте пинцет.

Шаг 20

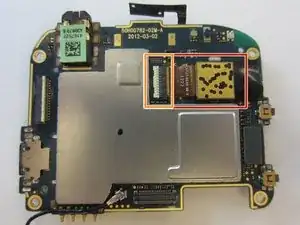

Найдите камеру.

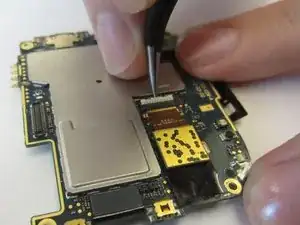

Поднимите фиксатор на задней панели разъёма камеры с помощью пинцета или инструмента для вскрытия.

Шаг 21

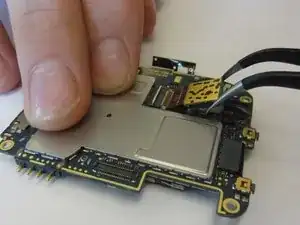

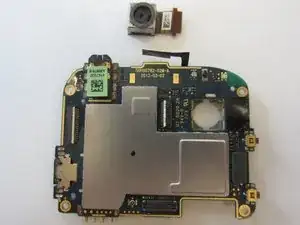

При помощи пинцета аккуратно потяните сборку камеры вверх от материнской платы, и лента разъёма легко выйдет из соединителя.

Заключение

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
