Замена micro USB-разъёма HTC Droid DNA

Вставьте скрепку в отверстие справа от лотка SIM-карты. Лоток SIM-карты автоматически выскочит.

Вытащите лоток SIM-карты пальцами.

Сначала убедитесь, что крышка USB в нижней части телефона снята.

Начиная с угла, медленно проведите инструментом для поддевания по краю боковой панели, чтобы ослабить переднюю панель.

Действуйте осторожно. Для ослабления передней панели требуется значительное усилие.

Медленно отделяйте панель от задней части телефона.

Приложите умеренное усилие, чтобы отжать панель от задней части телефона.

Положите устройство так, чтобы нижняя часть телефона была направлена вправо.

Осторожно снимите кусок чёрной ленты, окружающей плату.

Осторожно, не рвите ленту.

С помощью пинцета снимите жёлтую ленту в левом нижнем углу телефона.

Поверните телефон на 90 градусов по часовой стрелке так, чтобы нижняя часть телефона была обращена к вам.

С помощью отвёртки Torx T5 открутите два винта 4 мм, расположенные внизу телефона.

С помощью крестовой отвёртки Phillips #000 отвлеките один пустой винт 2,7 мм в правом нижнем углу.

Поверните телефон обратно на 90 градусов против часовой стрелки.

С помощью пинцета снимите небольшой металлический фиксирующий кронштейн в правом нижнем углу телефона.

Удалите следующие винты Phillips #000 с материнской платы:

Четыре винта 1,6 мм

Два винта 1,5 мм

С помощью инструмента для поддевания разъедините коннекторы по обеим сторонам материнской платы.

Коннекторы всё ещё будут присоединены к зелёной плате камеры сверху, поэтому НЕ пытайтесь отрывать их или сильно сгибать.

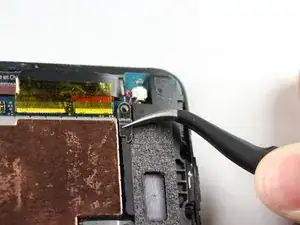

С помощью пинцета снимите две куска жёлтой ленты, показанные на фото.

С помощью пинцета аккуратно отщелкните белую плату в правом нижнем углу материнской платы.

С помощью пинцета отсоедините чёрный разъём в правом нижнем углу материнской платы.

Осторожно, не сгибайте гибкий кабель разъёма.

С помощью пинцета аккуратно отщелкните другую белую плату в правом нижнем углу материнской платы.

С помощью пинцета отсоедините ещё один маленький разъём в правом нижнем углу материнской платы.

Осторожно, не сгибайте гибкие кабели разъёма.

Поверните телефон на 180 градусов.

С помощью пинцета аккуратно отщелкните белую плату в верхнем левом углу материнской платы.

С помощью пинцета отсоедините кабель в верхнем левом углу материнской платы.

Осторожно, не сгибайте гибкий кабель разъёма.

С помощью пинцета аккуратно отщелкните чёрную плату в верхнем левом углу материнской платы.

С помощью пинцета аккуратно снимите жёлтый разъём в верхнем левом углу телефона.

Снимите длинный чёрный провод слева от материнской платы.

Переориентируйте телефон так, чтобы зелёная плата камеры была дальше всего от вас.

С помощью пинцета снимите два провода, расположенные в верхней части платы. Провода отщёлкиваются очень легко, поэтому не требуется большого усилия.

С помощью крестовой отвёртки Phillips #000 отвинтите два винта 3,9 мм на верхней части материнской платы.

Теперь аккуратно вытяните материнскую плату пальцами и извлеките её из телефона.

Используйте пластиковый съемник, чтобы аккуратно снять сборку разъёма зарядки.

Используйте отвёртку Phillips №000, чтобы выкрутить один винт 2,1 мм, расположенный на задней стороне сборки.

Используйте пинцет, чтобы отсоединить соединение красного и чёрного проводов.

Используйте пластиковый съемник, чтобы разделить сборку на две части: синюю и чёрную.

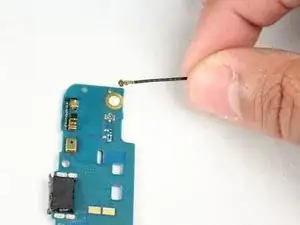

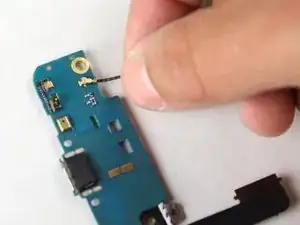

Снимите чёрный провод с синей детали (микро-USB разъёма), чтобы он не мешал и не повредился.

Если микро-USB разъём повреждён, возможно, потребуется заменить разъём зарядки.
