Замена фронтальной камеры HTC Droid DNA

Вставьте скрепку в отверстие справа от лотка SIM-карты. Лоток SIM-карты автоматически выдвинется.

Выньте лоток SIM-карты пальцами.

Сначала убедитесь, что крышка USB внизу телефона снята.

Начиная с угла, медленно проводите инструментом для поддевания по краю боковой части, чтобы ослабить переднюю панель.

Действуйте осторожно. Для разъединения передней панели требуется значительное усилие.

Медленно отделяйте панель от задней части телефона.

Приподнимайте панель с задней части телефона, прикладывая умеренное усилие.

Положите устройство так, чтобы нижняя часть телефона была направлена вправо.

Осторожно снимите кусок черной ленты, окружающей плату.

Будьте осторожны, чтобы не порвать ленту.

С помощью пинцета снимите желтую ленту в нижнем левом углу телефона.

Поверните телефон на 90 градусов по часовой стрелке так, чтобы нижняя часть телефона была обращена к Вам.

Отверткой T5 Torx отвинтите два винта длиной 4 мм, расположенные внизу телефона.

Отверткой Phillips #000 отвинтите один пустой винт 2,7 мм в правом нижнем углу.

Поверните телефон обратно на 90 градусов против часовой стрелки.

С помощью пинцета снимите маленький металлический удерживающий кронштейн в правом нижнем углу телефона.

Снимите следующие винты Phillips #000 с материнской платы:

Четыре винта 1,6 мм

Два винта 1,5 мм

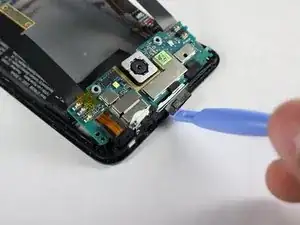

Используйте инструмент для поддевания, чтобы отсоединить разъемы по обеим сторонам материнской платы.

Разъемы по-прежнему будут присоединены к зеленой плате камеры в верхней части, поэтому НЕ пытайтесь тянуть их или сильно сгибать.

С помощью пинцета снимите два куска желтой ленты, показанные на фото.

С помощью пинцета осторожно поднимите белую плату в правом нижнем углу материнской платы.

С помощью пинцета отсоедините черный разъем в правом нижнем углу материнской платы.

Будьте осторожны, чтобы не согнуть гибкий кабель разъема.

С помощью пинцета аккуратно поднимите другую белую плату в правом нижнем углу материнской платы.

С помощью пинцета отсоедините другой маленький разъем в правом нижнем углу материнской платы.

Будьте осторожны, чтобы не согнуть гибкие кабели разъема.

Поверните телефон на 180 градусов.

С помощью пинцета аккуратно поднимите белую плату в верхнем левом углу материнской платы.

С помощью пинцета отсоедините кабель в верхнем левом углу материнской платы.

Будьте осторожны, чтобы не согнуть гибкий кабель разъема.

С помощью пинцета аккуратно поднимите черную плату в верхнем левом углу материнской платы.

С помощью пинцета аккуратно снимите желтый разъем в верхнем левом углу телефона.

Снимите длинный черный провод слева от материнской платы.

Переориентируйте телефон так, чтобы зеленая плата камеры была дальше всего от Вас.

С помощью пинцета снимите два провода, расположенные в верхней части платы. Провода легко отщелкиваются, поэтому не требуется большого усилия.

Отверткой Phillips #000 отвинтите два винта 3,9 мм в верхней части материнской платы.

Теперь возьмите материнскую плату пальцами и медленно поднимите её, чтобы вынуть из телефона.

Используйте крестовую отвертку Phillips #000, чтобы снять два винта 2,1 мм на верхней части платы камеры.

С помощью лопатки подденьте по нижнему краю и бокам платы камеры, чтобы ослабить клей.

Кнопка питания и разъём для наушников необходимо осторожно снимать вместе с платой камеры, иначе они могут отломаться от платы.

Медленно приподнимайте плату камеры и продолжайте удалять оставшийся клей. Затем вы можете снять плату камеры с телефона.

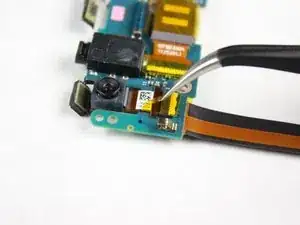

С помощью пинцета аккуратно снимите жёлтую ленту на самом левом краю платы камеры.

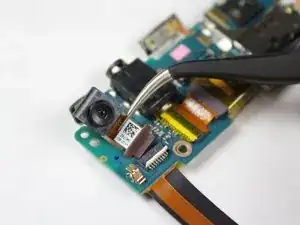

С помощью пинцета аккуратно переверните белый фиксаторный зажим в вертикальное положение.

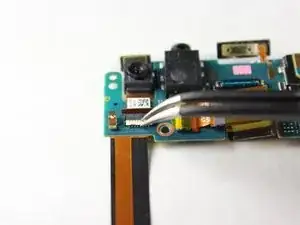

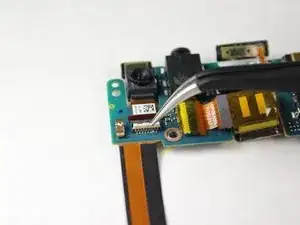

С помощью пинцета аккуратно отсоедините фронтальную камеру от платы камеры.
