Замена дигитайзера или ЖК-экрана HTC Droid Eris

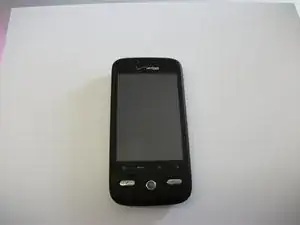

Выключите ваш HTC Droid Eris.

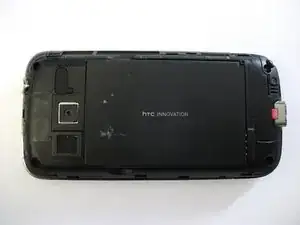

Снимите заднюю крышку, аккумулятор и карту памяти (если установлена).

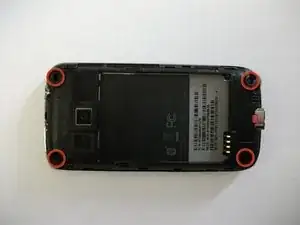

Используйте отвертку T4, чтобы выкрутить винты T4 в местах, отмеченных красными кругами.

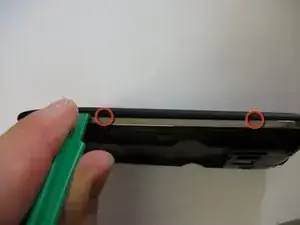

Вставьте лопатку или приспособление для поддевания между передней панелью и хромированной окантовкой по бокам устройства. Работайте инструментом снизу по одной стороне вверх, затем вернитесь по верхнему краю и опуститесь вниз по другой стороне.

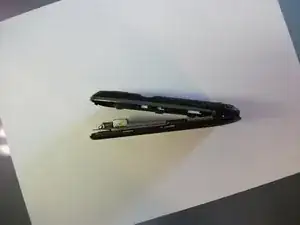

Снимите заднюю панель, поддев её сверху.

Снимите экранирующую пластину RF, аккуратно отклеив 4 полоски металлической ленты.

Не повреждайте и не выбрасывайте 4 полоски ленты и экранирующую пластину. Они понадобятся при сборке.

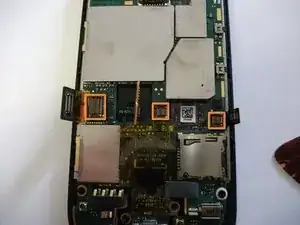

Используйте лопатку или приспособление для поддевания, чтобы отсоединить 3 разъёма, отмеченные красным на фото. (Средний разъём будет закрыт кусочком ленты.)

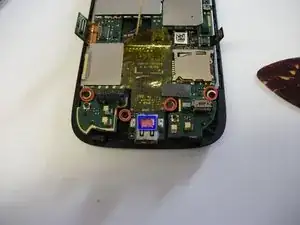

Удалите винты Phillips, обведённые красным. Будьте осторожны с индикатором влаги (обозначен синим прямоугольником).

Обязательно отведите разъёмы в сторону. (Один разъём проходит через основную плату, поэтому следите, чтобы он не зацепился.)

Аккуратно извлеките основную плату и отложите её в сторону.

Извлеките трекбол, обозначенный оранжевым квадратом. (Он должен легко выйти.)

Осторожно отлейте кабель (обозначен большим синим квадратом) от задней стороны ЖК-экрана.

Между трекболом и задней стороной ЖК-экрана может быть кусок ленты (обозначен маленьким синим квадратом). Удалите ленту, если она есть.

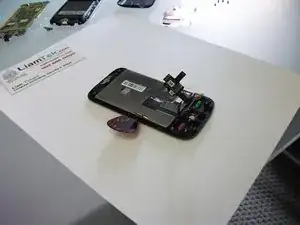

Осторожно отделите переднюю панель телефона от ЖК-экрана, используя лопатку или приспособление для поддевания.

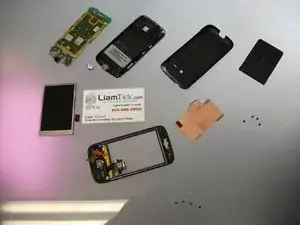

Замените повреждённый ЖК-экран или дигитайзер и соберите устройство в обратном порядке.

При замене дигитайзера вы можете заменить всю переднюю панель в сборе или использовать тепловую пушку, чтобы отделить и заменить только стекло.
