Замена задней камеры HTC Droid DNA

Вставьте скрепку в отверстие справа от лотка для SIM-карты. Лоток для SIM-карты автоматически выйдет.

Вытяните лоток для SIM-карты пальцами.

Сначала убедитесь, что крышка USB на нижней стороне телефона снята.

Начиная с угла, медленно обойдите край со стороны инструментом для поддевания, чтобы ослабить переднюю панель.

Действуйте медленно. Для ослабления передней панели требуется значительная сила.

Медленно отделяйте панель от задней части телефона.

Приподнимайте панель с умеренной силой.

Положите устройство так, чтобы нижняя часть телефона была направлена вправо.

Осторожно снимите кусок чёрной ленты, окружающей плату.

Будьте внимательны, чтобы не порвать ленту.

С помощью пинцета снимите жёлтую ленту в левом нижнем углу телефона.

Поверните телефон на 90 градусов по часовой стрелке так, чтобы нижняя часть телефона была направлена к вам.

Отверткой T5 Torx отвинтите два винта длиной 4 мм, расположенных внизу телефона.

Отверткой Phillips #000 отверните один глухой винт длиной 2.7 мм в правом нижнем углу.

Поверните телефон обратно на 90 градусов против часовой стрелки.

С помощью пинцета снимите небольшой металлический фиксатор в правом нижнем углу телефона.

Отверткой Phillips #000 снимите следующие винты с материнской платы:

Четыре винта 1.6 мм

Два винта 1.5 мм

Используйте инструмент для поддевания, чтобы отсоединить коннекторы с обеих сторон материнской платы.

Коннекторы всё ещё прикреплены к зелёной плате камеры в верхней части, поэтому НЕ тяните их или не сгибайте сильно.

С помощью пинцета снимите две показанные жёлтые ленты.

С помощью пинцета осторожно подденьте и оторвите белую плату в правом нижнем углу материнской платы.

С помощью пинцета отсоедините чёрный коннектор в правом нижнем углу материнской платы.

Не сгибайте шлейф коннектора.

С помощью пинцета аккуратно подденьте и оторвите другую белую плату в правом нижнем углу материнской платы.

С помощью пинцета отсоедините ещё один маленький коннектор в правом нижнем углу материнской платы.

Не сгибайте шлейфы коннекторов.

Поверните телефон на 180 градусов.

С помощью пинцета осторожно подденьте и оторвите белую плату в левом верхнем углу материнской платы.

С помощью пинцета отсоедините кабель в левом верхнем углу материнской платы.

Не сгибайте шлейф коннектора.

С помощью пинцета аккуратно подденьте и оторвите чёрную плату в левом верхнем углу материнской платы.

С помощью пинцета аккуратно снимите жёлтый разъём в левом верхнем углу телефона.

Снимите длинный чёрный провод слева от материнской платы.

Поверните телефон так, чтобы зелёная плата камеры была дальше всего от вас.

С помощью пинцета снимите два провода, расположенные в верхней части платы. Провода отрываются очень легко, поэтому не требуется много силы.

Отверткой Phillips #000 отвинтите два винта 3.9 мм на верхней части материнской платы.

Теперь аккуратно потяните материнскую плату пальцами и удалите её из телефона.

Используйте отвертку Phillips #000, чтобы вынуть два винта 2.1 мм сверху платы камеры.

Рабочим инструментом подденьте по нижней части и бокам платы камеры, чтобы ослабить клей.

Кнопка питания и гнездо для наушников нужно осторожно снимать вместе с платой камеры, иначе они могут отломиться от платы камеры.

Медленно поднимите плату камеры и продолжайте удалять оставшийся клей. Затем вы можете снять плату камеры с телефона.

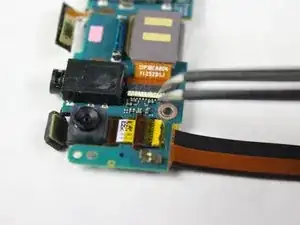

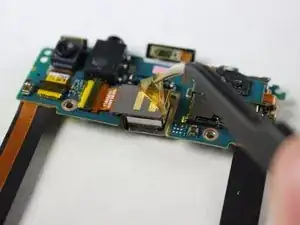

С помощью пинцета аккуратно оторвите два куска жёлтой ленты в центре платы камеры.

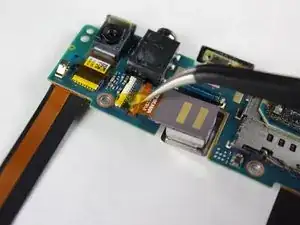

С помощью пинцета осторожно переверните белую плату-разъём в вертикальное положение.

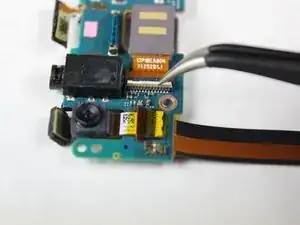

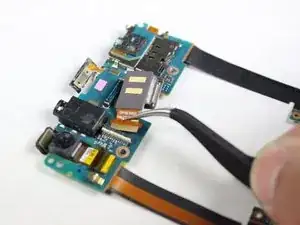

С помощью пинцета снимите основную (заднюю) камеру с платы камеры.
