Замена динамика слухового канала HTC Desire V

Осторожно подденьте заднюю крышку от телефона.

Если у вас возникают трудности, вам может понадобиться лопатка или пластиковый открыватель.

Сначала подденьте аккумулятор с нижнего края.

Не гните и не прокалывайте аккумулятор.

Используйте отвертку Torx T5, чтобы открутить и снять пять винтов длиной 3.0 мм с задней рамки.

Используйте открывающее средство или лопатку, чтобы аккуратно снять заднюю рамку.

Удалите разъем с левой стороны платы навигации, отключив/поддев оранжевую ленту.

Осторожно отключите и удалите антенную кабель (черная антенна) от нижнего разъема.

Плата навигации будет приклеена.

Осторожно тяните с правого конца платы, будьте внимательны к ее гибкости.

Отключите мотор вибрации, показанный на белом разъеме на материнки.

Вам, вероятно, понадобятся пинцеты для этого.

Осторожно удалите мотор из его корпуса в шасси телефона.

Легче всего это сделать, поддев мотор с вращающегося конца с помощью пинцетов.

Снимите черный информационный наклейку, если вы впервые открываете устройство.

Теперь вы должны увидеть черный шлейф, который был подключен слева к плате навигации и справа к золотому шлейфу, который идет к экрану.

Разблокируйте золотой шлейф, соединяющий экран с логической платой, подняв фиксатор на задней части разъема.

Для этого вам может понадобиться лопатка или пинцеты.

Отключите золотой шлейф, соединяющий экран с логической платой, аккуратно вытянув кабель.

Осторожно оторвите черный шлейф от шасси.

Открутите 2-мм серебряный винт в верхнем левом углу.

Для этого используйте отвертку Phillips PH00.

Осторожно подденьте логическую плату от корпуса, поднимая левую сторону вверх, как будто справа есть петля, складывая ее над правым краем, где вы увидите золотой/оранжевый шлейф.

Удалите золотой шлейф, подняв вкладку на задней стороне разъема, используя лопатку или пинцеты.

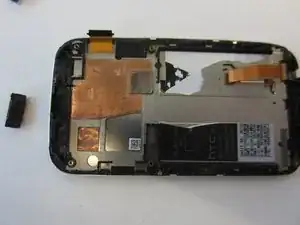

Осторожно потяните логическую плату вправо, и она отсоединится от шасси.

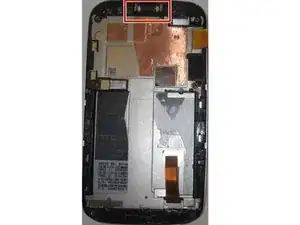

На верхней части телефона находится динамик с двумя золотыми разъемами.

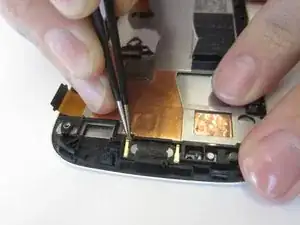

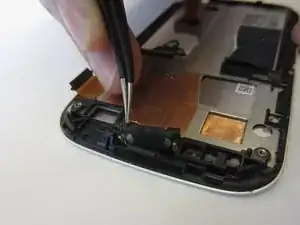

С правой стороны есть пространство, где с помощью тонких пинцетов вы можете осторожно поддеть динамик из его корпуса.

Убедитесь, что вы не потеряли динамик, так как он очень маленький и может прилипнуть к металлическим предметам.
