Замена аккумулятора Samsung Galaxy S21 Ultra

Перед началом отключите питание и выключите телефон.

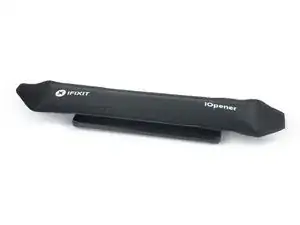

Приготовьте iOpener и приложите его к крышке задней панели минимум на три минуты, чтобы размягчить клей под ней.

Можно также использовать фен, тепловой пистолет или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску к нижнему краю задней крышки как можно ближе к кромке.

Если задняя крышка сильно треснула, покрытие её прозрачным упаковочным скотчем может позволить присоске прилипнуть. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску суперклеем к разбитой крышке.

Поднимите заднюю крышку с помощью присоски, чтобы создать небольшой зазор между крышкой и рамой.

Если затруднительно создать зазор, приложите больше тепла, чтобы дополнительно размягчить клей. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

Вставьте лезвие для открывания в созданный зазор.

Проведите лезвием влево вниз к нижнему левому углу, чтобы разрезать клей.

Оставьте лезвие на месте, чтобы клей не приклеился вновь.

Вставьте второе лезвие для открывания в нижний край телефона.

Проведите лезвием к нижнему правому углу, чтобы разрезать клей.

Оставьте лезвия на месте, чтобы клей не приклеился вновь.

Если клей становится трудно резать, значит он, скорее всего, остыл. Используйте iOpener 2–3 минуты, чтобы разогреть его.

Вставьте третье лезвие для открывания в нижний правый угол телефона.

Проведите лезвием вдоль правого края телефона, чтобы разрезать клей.

Оставьте лезвие в верхнем правом углу, чтобы клей не приклеился вновь.

При резке рядом с модулем камеры вставляйте только кончик лезвия (~ 4–5 мм), чтобы не повредить и не размазать камеру.

Вставьте четвёртое лезвие для открывания под верхний правый угол телефона.

Проведите лезвием вдоль верхнего края, чтобы разрезать клей.

Оставьте лезвие в верхнем левом углу, чтобы клей не приклеился вновь.

Вставьте пятое лезвие для открывания под верхний левый угол.

Проведите лезвием вдоль левого края задней крышки, чтобы разрезать оставшийся клей.

При резке рядом с кнопкой питания вставляйте только кончик лезвия (~ 3–4 мм), чтобы не повредить гибкий кабель кнопок питания и громкости.

Снимите заднюю крышку.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите телефон перед продолжением работ.

Удалите остатки клея пинцетом или пальцами.

Протрите остатки клея с помощью изопропилового спирта высокой концентрации (свыше 90%).

Если вы используете клеи, вырезанные по шаблону, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Вставьте лезвие для открывания под левый нижний край антенны NFC и блока индукционной катушки зарядки.

Осторожно проведите лезвием вдоль левого нижнего края блока, чтобы отделить его от аккумулятора.

Вставьте лезвие для открывания под нижний край антенны NFC и блока индукционной катушки зарядки.

Осторожно проведите лезвием вдоль нижней части блока, чтобы отделить его от динамика.

С помощью лопатки отсоедините катушку зарядки, поддев разъем и приподняв его прямо вверх из разъёма.

С помощью лопатки отсоедините антенну NFC, поддев разъем и приподняв его прямо вверх из разъёма.

Отверткой Phillips удалите пять винтов длиной 3.9 мм, фиксирующих антенну NFC и блок катушки зарядки.

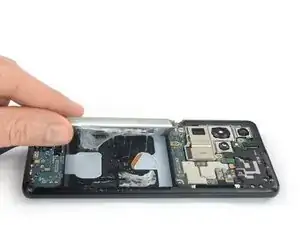

Используйте пинцет или пальцы, чтобы аккуратно снять узел антенны NFC и зарядной катушки.

Используйте лопатку, чтобы отсоединить кабель батареи, поддев разъём и вытянув его прямо вверх из сокета.

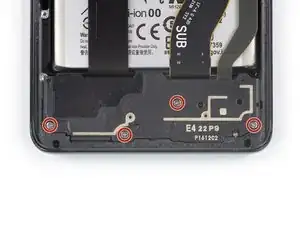

Используйте крестообразную отвёртку, чтобы выкрутить четыре винта длиной 3,9 мм, фиксирующие узел громкоговорителя.

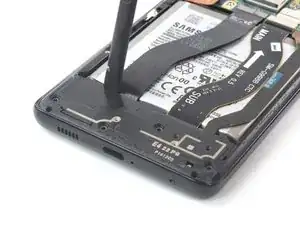

Вставьте лопатку в зазор между верхним краем узла громкоговорителя и средним каркасом.

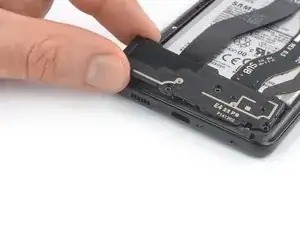

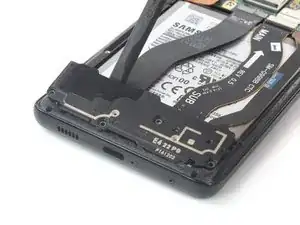

С помощью лопатки отожмите узел громкоговорителя, наклоняя его вниз.

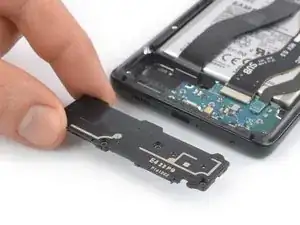

Снимите узел громкоговорителя.

При повторной сборке нанесите новый клей в необходимых местах после очистки соответствующих поверхностей изопропиловым спиртом (>90%).

Если вы не собираетесь снимать плату или заменять батарею, этот шаг можно пропустить и продолжить следующий.

Используйте лопатку, чтобы отсоединить гибкий кабель дисплея, поддев разъём и вытянув его прямо вверх из сокета.

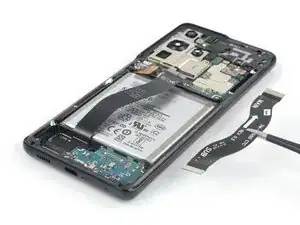

Используйте лопатку, чтобы отсоединить основной и межсоединительный гибкие кабели от материнской платы, поддев их верхние разъёмы и вытянув их прямо вверх из сокетов.

Используйте лопатку, чтобы отсоединить межсоединительный гибкий кабель от дочерней платы, поддев его нижний разъём и вытянув его прямо вверх из сокета.

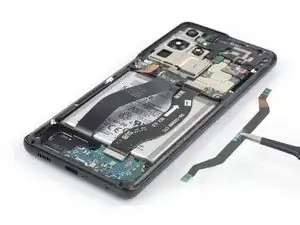

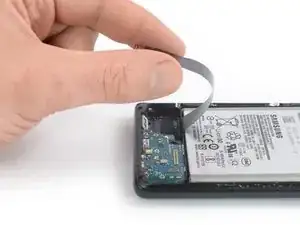

Используйте пальцы или пинцет, чтобы аккуратно снять межсоединительный гибкий кабель.

Используйте лопатку, чтобы отсоединить основной гибкий кабель от дочерней платы, поддев его нижний разъём и вытянув его прямо вверх из сокета.

Используйте пальцы или пинцет, чтобы аккуратно снять основной гибкий кабель.

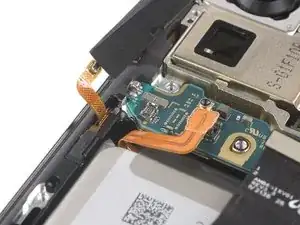

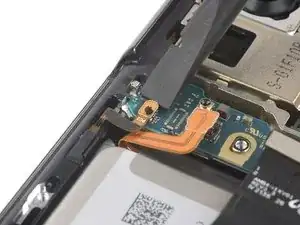

Используйте лопатку, чтобы отсоединить гибкий кабель кнопки питания, поддев разъём и вытянув его прямо вверх из сокета.

Аккуратно отогните гибкий кабель лопаткой в сторону, чтобы избежать его повреждения при снятии батареи.

Во время следующего шага не сгибайте кабель резко — лишь плавно отгибайте, чтобы не повредить его.

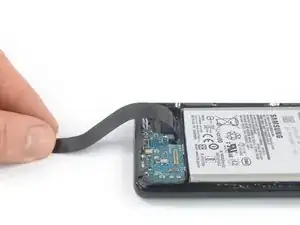

Согните гибкий кабель дисплея в сторону зарядного порта, чтобы получить свободный доступ к батарее.

Можно временно закрепить кабель небольшим кусочком ленты на рабочей поверхности, чтобы случайно не повредить его при снятии батареи.

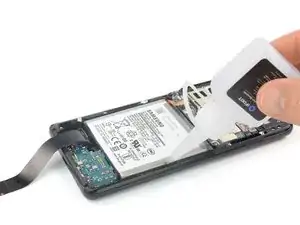

Клей, держащий батарею в Samsung Galaxy S21 Ultra, очень прочный. Если не удаётся удалить батарею, используя только изопропиловый спирт высокой концентрации (>90%), можно сочетать его с нагревом. В этом случае подготовьте iOpener и приложите его к экрану как минимум на две минуты, чтобы ослабить клей под батареей.

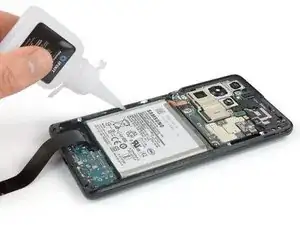

Нанесите 1–2 капли изопропилового спирта высокой концентрации (>90%) в зазоры между рамкой и левым и правым краем батареи.

Наносите только по нескольку капель и при необходимости повторяйте. В средней рамке телефона есть два выреза, и избыточное количество изопропилового спирта может попасть на экран и ослабить или повредить его.

Дайте изопропиловому спирту впитаться в клей батареи не менее двух-трёх минут.

Для этого шага вставляйте медиатор в сторону с более широким зазором между средним каркасом и батареей — так будет больше места и лучше рычаг.

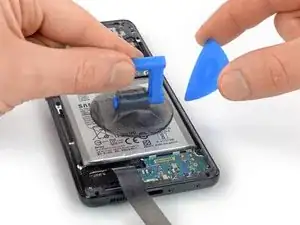

Закрепите присоску на батарее как можно ближе к её краю.

Вставьте медиатор в зазор между краем батареи и рамкой.

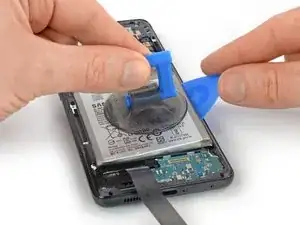

Поверните медиатор, чтобы ввести его длинную кромку в зазор.

Будьте осторожны, чтобы не проколоть и не согнуть батарею во время извлечения — проколотая или деформированная батарея может протечь опасными химикатами или вызвать тепловую реакцию. Если трудно поднять батарею, нанесите ещё изопропилового спирта и попробуйте снова.

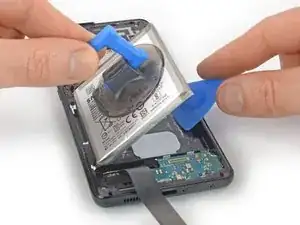

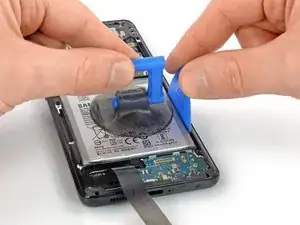

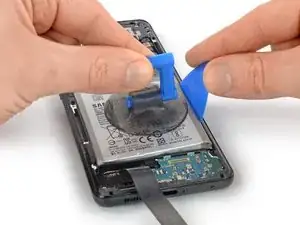

Потяните за присоску с устойчивым равномерным усилием и одновременно наклоняйте медиатор вниз, чтобы поддеть батарею.

Если с присоской трудно поднять батарею, можно попробовать использовать промышленную присоску повышенной прочности.

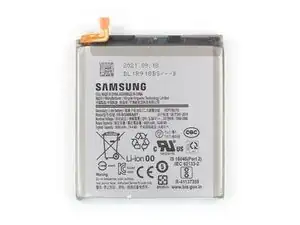

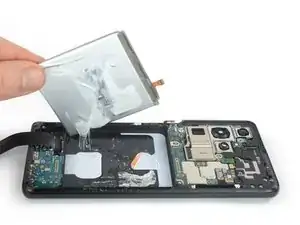

Удалите аккумулятор, убедившись, что вы сняли все оставшиеся кусочки клея.

Если вы использовали изопропиловый спирт, подождите десять минут перед установкой нового аккумулятора, чтобы спирт полностью испарился.

Не устанавливайте повторно повреждённый или деформированный аккумулятор — это представляет потенциальную опасность для безопасности.

При сборке:

Зафиксируйте новый аккумулятор при помощи заранее вырезанного клеевого слоя или двусторонней клейкой ленты. Чтобы правильно его расположить, нанесите новый клей в корпус устройства в тех местах, где находился старый клей, а не непосредственно на аккумулятор. Плотно прижмите новый аккумулятор на место.

Временно подключите аккумулятор к плате, чтобы помочь правильно его выровнять. Отключите аккумулятор после установки на место.
