Идентификатор чипа Samsung Galaxy S22
Идентификатор чипа для смартфона Samsung Galaxy S22.
Посмотрите наши разборы Samsung Galaxy S22 для получения дополнительной информации.
Большое спасибо нашему члену сообщества CChin за его вклад!
Шаг 1

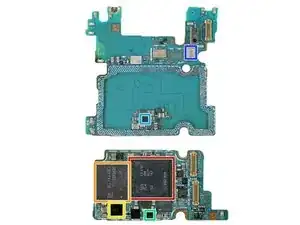

Идентификация ИС ч. 1:
Процессор Qualcomm SM8450 Snapdragon 8 Gen 1 с восьмиядерной архитектурой, расположенный под памятью Samsung K3LK7K70BM-BGCP объемом 8 ГБ LPDDR5 SDRAM.
Память Samsung KLUDG4UHDC-B0E1 объемом 128 ГБ NAND Flash (UFS 3.1).
Управление питанием Maxim MAX77705C.
Управление питанием Qualcomm PM3003.
Управление питанием Silicon Mitus SM3010.
Микрофон Knowles MEMS.
Шаг 2
Идентификация ИС ч. 2:
Контроллер NFC NXP Semiconductor SN220U с защищенным элементом.
RF-трансивер Qualcomm SMR546.
Усилитель низкого шума GPS / GLONASS / Galileo / BeiDou от NXP Semiconductor BGU8103.
Модуль фронтального интерфейса Qualcomm 1G2W5 ? (вероятно).
Модуль переключателя антенны Murata 451 ? (вероятно).
Двойной переключатель антенны Infineon BGSA20UGL8 с SPST.
Шаг 3

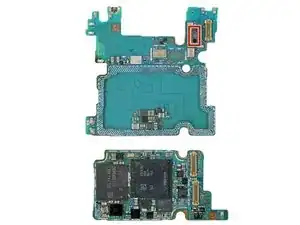

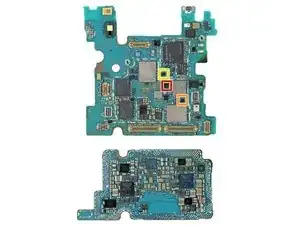

Идентификация ИС ч. 3 (датчики):
Датчик окружающего света/цвета/жестов/ближайшего расстояния Austria Microelectronics.
Шаг 4

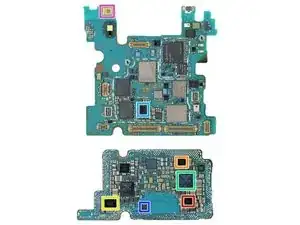

Идентификация ИС ч. 1:
Аудиоусилитель Cirrus Logic CS35L40.
Вибродвигатель Cirrus Logic CS40L26.
Беспроводной трансивер Renesas P9320S.
Управление питанием Qualcomm PM8350.
Управление питанием Qualcomm PMR735A.
Аналоговый переключатель Vishay DG2730 с 2 портами DPDT.
Микрофон Goertek MEMS.
Шаг 5

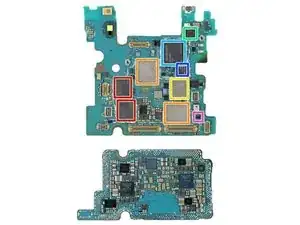

Идентификация ИС ч. 2:
Управление питанием Qualcomm PM8350C.
Управление питанием Samsung S2MPB02.
Управление питанием Qualcomm PM8450.
Генератор тактовых сигналов Qualcomm PMK8450 ?.
Переключатель антенны Maxscend MXD8643 SP4T (вероятно).
Переключатель антенны Maxscend MXD8638C SP3T.
Усилитель низкого шума Maxscend MXDLN16GE GPS/GLONASS/Galileo/BeiDou.
Шаг 6
Идентификация ИС ч. 3:
RF-трансивер Qualcomm SDR735.
Модуль фронтального интерфейса Qualcomm QPM6815.
Модуль фронтального интерфейса Qualcomm QPM6810.
Модуль переключателя антенны Qualcomm QDM3572.
WiFi 6/6E и Bluetooth 5.3 Qualcomm WCN6856.
Модуль фронтального интерфейса Qorvo QM45391.
Переключатель антенны Infineon BGSX22G5A10 DPDT.
Шаг 7

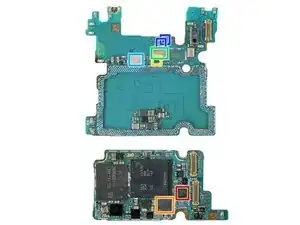

Идентификация ИС ч. 4 (датчики):
6-осевой акселерометр и гироскоп STMicroelectronics.
Датчик давления STMicroelectronics.
Электронный компас на 3 оси от AKM Semiconductor.
Шаг 8
Идентификация радиомодуля:
Дуплексный фильтр SAWMurata SAYRH634MBA0C0A на диапазон 71.
Фильтр SAW Murata SAFFB722MAA0F0A на диапазон 29.
Фильтр SAW Murata SAFFB2G45MA0F0A на диапазон ISM 2.4G.
Перевод руководства с ifixit.com
