Замена платы зарядки HMD Fusion Business

Перед началом ремонта разрядите аккумулятор телефона ниже 25%. Повреждённый заряженный литий-ионный аккумулятор может загореться.

Отключите все кабели от телефона и полностью выключите его.

Плотно вставьте инструмент извлечения SIM-карты, биту или выпрямленную скрепку в отверстие для извлечения лотка SIM-карты на левом краю телефона, пока лоток не выйдет.

Извлеките лоток для SIM-карты.

Используйте отвёртку Torx T3, чтобы выкрутить шестнадцать винтов длиной 5,0 мм, крепящих заднюю крышку.

Воспользуйтесь ногтями или загнутыми пинцетом, чтобы извлечь застрявшие винты.

Винты надёжно зафиксированы в задней крышке, поэтому может оказаться, что вы не сможете извлечь все из них. Если не удастся выкрутить несколько штук — не беспокойтесь! Переходите к следующему шагу и продолжайте руководство в обычном порядке.

В течение следующих четырёх шагов оставшиеся винты задней крышки могут неожиданно выпасть.

Чтобы не потерять винты, можно разместить под телефоном лоток, чашку или магнитный коврик для инструментов во время работы.

Переверните телефон экраном вверх.

Вставьте кончик инструмента для вскрытия между задней крышкой и рамой в вырез для лотка SIM-карты.

Перемещайте инструмент вдоль левого края, чтобы начать отщёлкивание задней крышки.

Продолжайте перемещать инструмент по периметру телефона, пока задняя крышка полностью не отсоединится.

Отщёлкивание углов может оказаться сложным и потребовать значительного усилия. Если возникают трудности, попробуйте поддеть крышку инструментом.

Пока не пытайтесь полностью снять крышку, так как она всё ещё соединена гибким кабелем.

Осторожно переверните телефон так, чтобы задняя крышка оказалась сверху.

Поднимите заднюю крышку с рамы и переверните её через левый край телефона, уложив крышку ровно на рабочую поверхность.

Будьте очень осторожны, чтобы не повредить хрупкий кабель задней крышки.

При сборке установите заднюю крышку на раму и плотно нажмите по всему периметру, чтобы защёлкнуть все фиксаторы.

Используйте лопатку, чтобы поддеть и отключить разъём-защёлку аккумулятора press connector.

Используйте лопатку, чтобы поддеть и отключить разъём-защёлку кнопки питания.

Снимите заднюю крышку.

Будьте осторожны, чтобы не проколоть или не повредить аккумулятор инструментом в ходе выполнения дальнейших шагов.

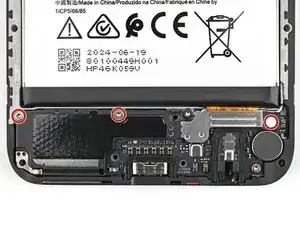

Используйте отвёртку Torx T3, чтобы выкрутить три винта длиной 3,4 мм, крепящих динамик.

Один из винтов динамика может быть заклеен наклейкой. Проткните её отвёрткой или снимите с помощью пинцета.

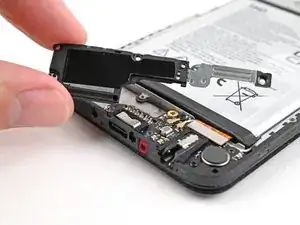

Возьмитесь пальцами за металлический кронштейн динамика и поднимите его из рамы.

Извлеките динамик.

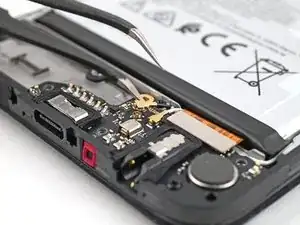

Заведите один из захватов пинцета под металлическую шейку разъёма чёрного кабеля антенны, в центральной части платы.

Поднимите строго вверх, чтобы отключить кабель.

Повторите действие для белого кабеля антенны.

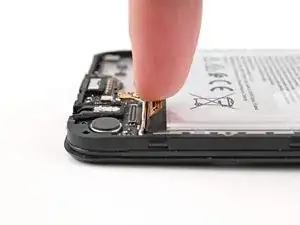

Чтобы подключить кабель обратно, установите металлический разъём на его посадочное место и нажмите на него плоским концом лопатки — он должен защёлкнуться. Если соединение не удаётся, переустановите разъём и попробуйте снова.

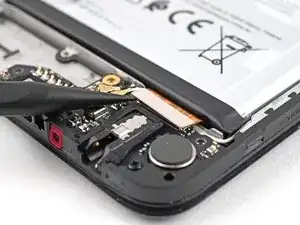

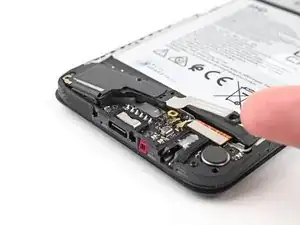

Используйте лопатку, чтобы поддеть и отключить разъём-защёлку соединительного кабеля.

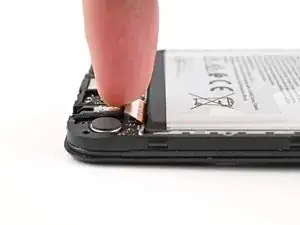

Отодвиньте разъём-защёлку соединительного кабеля в сторону аккумулятора, чтобы освободить место для платы зарядки на следующем шаге.

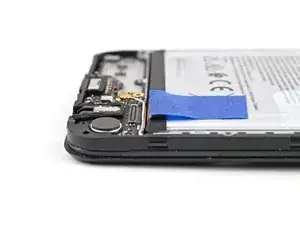

Можно зафиксировать кабель с помощью ленты с лёгким клеевым слоем (например, малярной ленты).

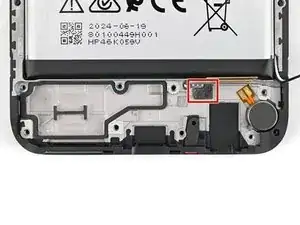

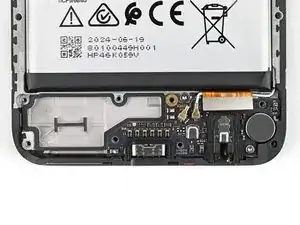

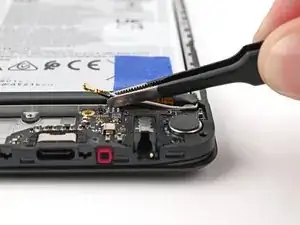

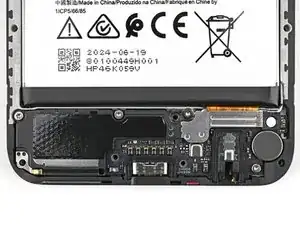

Используйте пинцет или пальцы, чтобы вывести два кабеля антенны из их пазов вблизи верхнего края платы зарядки.

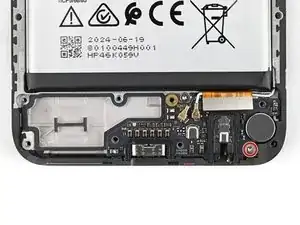

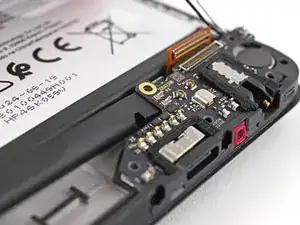

Используйте отвёртку Torx T3, чтобы открутить винт длиной 3,3 мм, крепящий плату зарядки.

Верхний край платы зарядки приклеен к раме.

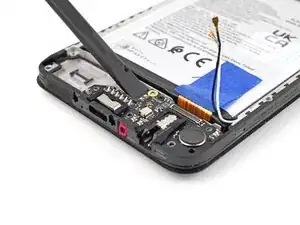

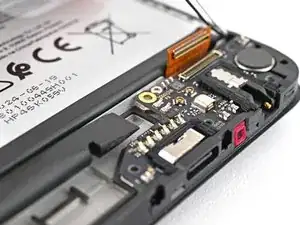

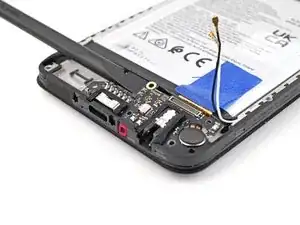

Вставьте плоский конец лопатки под верхний левый край платы зарядки рядом с разъёмами кабелей антенны.

Продвигайте лопатку под платой зарядки, чтобы отделить клейкое соединение.

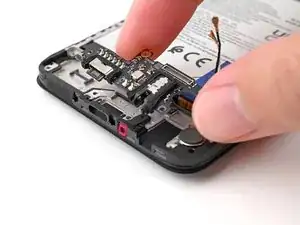

Поднимите плату зарядки из рамы и извлеките её.

При сборке вставьте разъём USB-C в его паз перед тем, как прижать плату зарядки к раме.
