Замена аккумулятора HMD Fusion

Дайте аккумулятору телефона разрядиться ниже 25% перед началом ремонта. Заряженный литий‑ионный аккумулятор может воспламениться при повреждении.

Отключите все кабели от телефона и полностью выключите его.

Плотно вставьте инструмент для извлечения SIM‑лотка, биту или выпрямлённую скрепку в отверстие лотка для SIM на левой кромке телефона, пока лоток не выйдет.

Извлеките лоток для SIM‑карты.

Используйте отвертку T3 Torx, чтобы выкрутить шестнадцать винтов длиной 5,0 мм, фиксирующих заднюю крышку.

Используйте ногти или изогнутые пинцеты, чтобы вынуть застрявшие винты.

Винты плотно закреплены в задней крышке, поэтому вы можете не суметь выкрутить все. Если не удаётся вынуть несколько винтов, не беспокойтесь — переходите к следующему шагу и следуйте руководству как обычно.

В течение следующих четырёх шагов оставшиеся винты задней крышки могут неожиданно выпасть.

Чтобы не потерять винты, можно подложить под телефон лоток, миску или магнитный коврик для работы над проектом.

Переверните телефон так, чтобы экран был вверх.

Вставьте кончик плоского медиатора между задней крышкой и рамой в вырезе под лоток SIM‑карты.

Проведите медиатором вдоль левой кромки, чтобы начать отщёлкивание задней крышки.

Продолжайте водить медиатором по периметру телефона, пока задняя крышка полностью не отщёлкнется.

Углы могут быть сложными для отщёлкивания и потребовать силы. Если возникают трудности, попробуйте поддеть медиатором.

Не пытайтесь полностью снять крышку — она ещё соединена тонким кабелем.

Осторожно переверните телефон так, чтобы задняя крышка была вверх.

Поднимите заднюю крышку с рамки и переверните её через левую кромку телефона, положив крышку плоско на рабочую поверхность.

Будьте крайне осторожны, чтобы не натянуть тонкий кабель задней крышки.

При сборке поместите заднюю крышку на рамку и плотно прижмите по периметру, чтобы снова защёлкнулись все защёлки.

Используйте лопатку, чтобы поддеть и отключить нажимной разъём аккумулятора press connector.

Используйте лопатку, чтобы поддеть и отключить нажимной разъём кнопки питания.

Снимите заднюю крышку.

Будьте очень осторожны, чтобы не согнуть, не смять и не проколоть аккумулятор в следующих шагах. Повреждённый аккумулятор может протечь опасными химикатами и воспламениться.

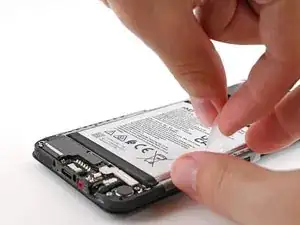

Аккуратно руками оторвите три пластиковые язычка с правой стороны аккумулятора.

Одной рукой отогните две внешние язычки в сторону от аккумулятора и плотно прижмите их, чтобы зафиксировать рамку.

Если с язычками возникают проблемы, можно завести их под телефон и зафиксировать скотчем к экрану.

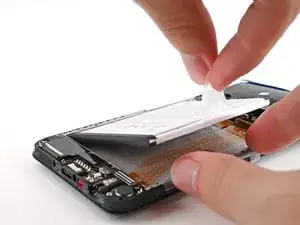

Свободной рукой возьмитесь за центральный тяговый язычок и потяните строго вверх, чтобы полностью отделить клей аккумулятора.

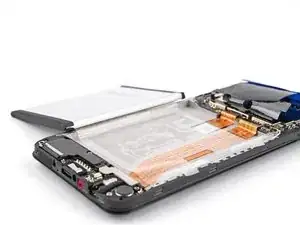

Положите аккумулятор через левую кромку телефона.

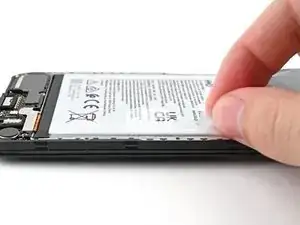

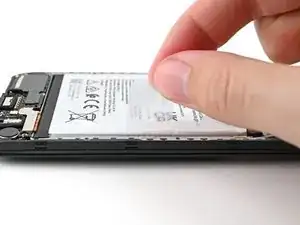

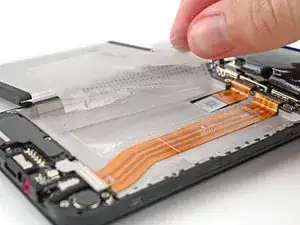

Пальцами снимите с рамки пластиковую плёнку аккумулятора.

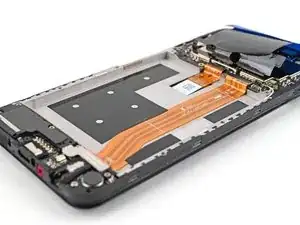

Удалите аккумулятор и его плёнку.

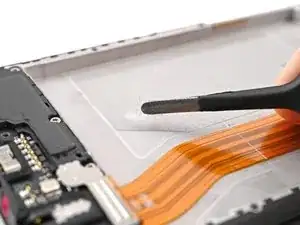

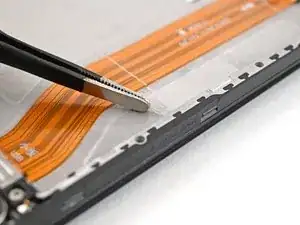

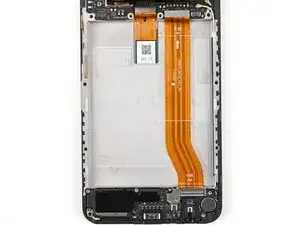

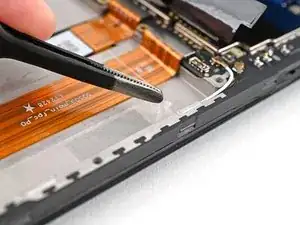

Пинцетом или пальцами снимите три полоски клея аккумулятора с рамки.

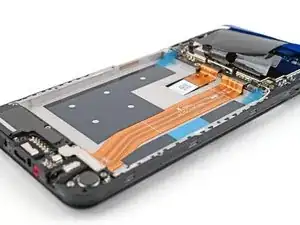

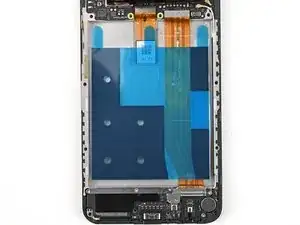

Совместите новый клей для аккумулятора с рамкой, убедившись, что три клеевые полосы правильно перекрываются.

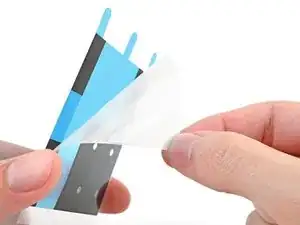

Снимите прозрачную подложку с нового клеевого слоя для аккумулятора.

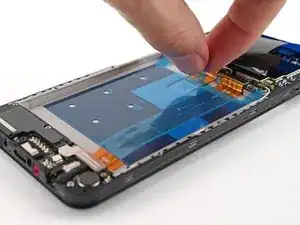

Совместите край клея с фактурной поверхностью рамки и плотно прижмите его.

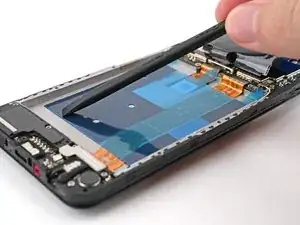

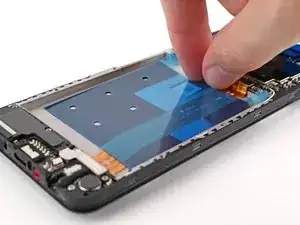

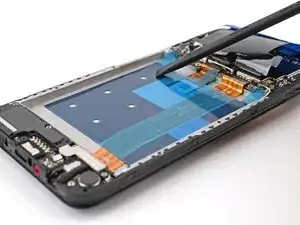

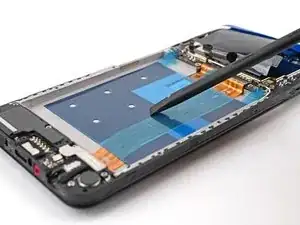

Используйте плоский конец лопатки или пальцы, чтобы прижать клей к рамке.

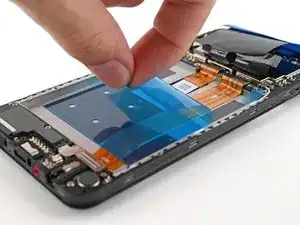

Возьтесь за среднюю тянущую вкладку на большем синем слое и снимите её с клея.

Эту подложку нужно удалить первой, так как она находится поверх двух других подложек.

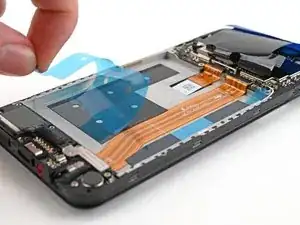

Снимите оставшиеся две подложки, чтобы открыть клей.

Держа аккумулятор над его нишей, временно подключите разъём аккумулятора.

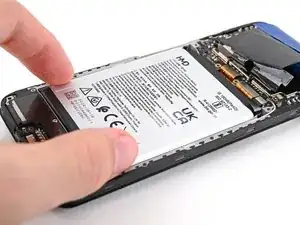

Разместите аккумулятор в его нише.

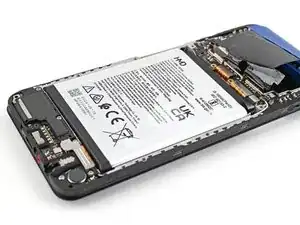

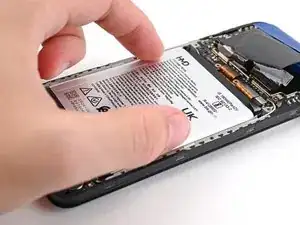

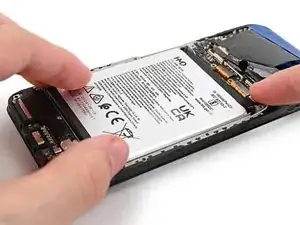

Плотно прижмите аккумулятор в нише, чтобы закрепить его клеем.
