Замена экрана HMD Fusion

Перед началом ремонта разрядите аккумулятор телефона ниже 25%. Повреждённый заряженный литий-ионный аккумулятор может загореться.

Отключите все кабели от телефона и полностью выключите его.

Крепко вставьте инструмент для извлечения SIM-карты, биту или разогнутую скрепку в отверстие под лоток SIM-карты на левом торце телефона до выпадения лотка.

Извлеките лоток для SIM-карты.

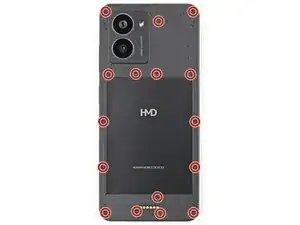

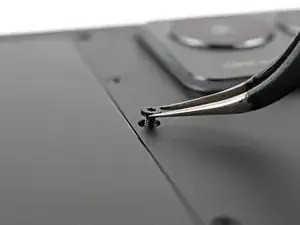

Воспользуйтесь отвёрткой Torx T3, чтобы вывернуть шестнадцать винтов длиной 5,0 мм, крепящих заднюю крышку.

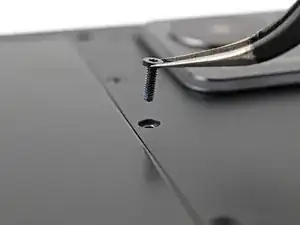

Для извлечения застрявших винтов используйте ногти или угловые пинцеты.

Винты плотно зафиксированы в задней крышке, поэтому вы можете не суметь их вытащить. Если несколько винтов не выкручиваются, не беспокойтесь! Перейдите к следующему шагу и продолжайте работу по инструкции.

На следующих четырёх шагах оставшиеся винты задней крышки могут выпасть непреднамеренно.

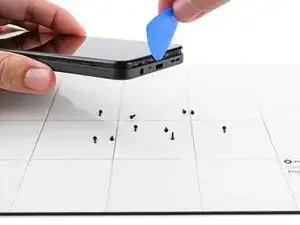

Чтобы не потерять винты, поместите под телефон лоток, миску или магнитный коврик для инструментов.

Переверните телефон экраном вверх.

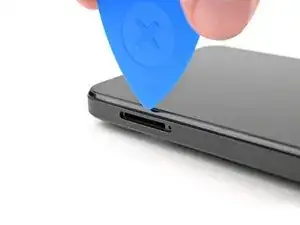

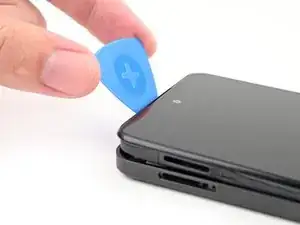

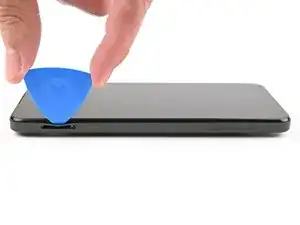

Вставьте кончик открывалки между задней крышкой и корпусом в вырезе для лотка SIM-карты.

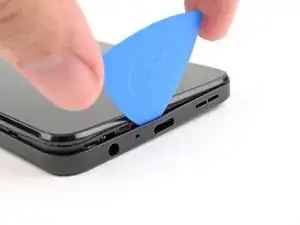

Перемещайте открывалку вдоль левого края, чтобы начать отщёлкивание задней крышки.

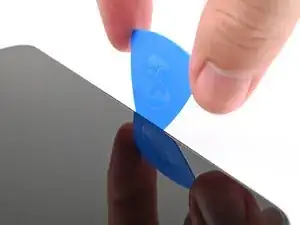

Продолжайте передвигать открывалку по периметру телефона, пока задняя крышка полностью не отсоединится.

Углы могут быть трудны для отщёлкивания и потребуют приложения усилия. Если возникнут сложности, попробуйте поддеть уголок открывалкой.

Пока не пытайтесь полностью извлечь крышку, так как она всё ещё соединена гибким кабелем.

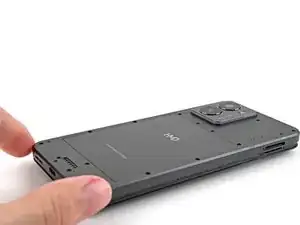

Осторожно переверните телефон задней крышкой вверх.

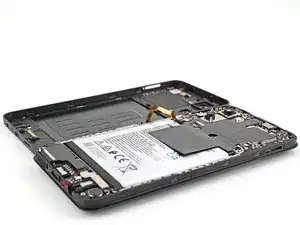

Поднимите заднюю крышку с корпуса и перегните её через левый край телефона, положив крышку плоско на рабочую поверхность.

Очень осторожно обращайтесь с гибким кабелем задней крышки, не допускайте его перенапряжения.

При сборке установите заднюю крышку на корпус и плотно прижмите по периметру, чтобы защёлкнуть все фиксаторы.

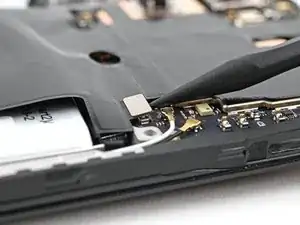

Воспользуйтесь лопаткой, чтобы поддеть и отключить разъём аккумулятора.

Воспользуйтесь лопаткой, чтобы поддеть и отключить разъём кнопки включения.

Извлеките заднюю крышку.

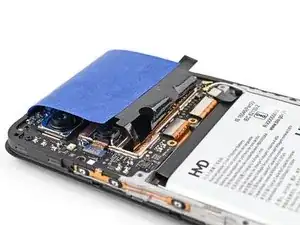

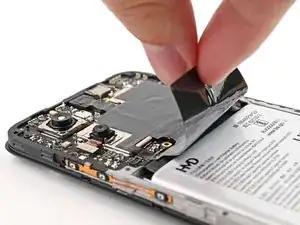

Перед следующим шагом нужно отвести графитовую плёнку в сторону от разъёма дисплея на нижней части материнской платы.

В качестве альтернативы можно использовать ленту со слабым клеевым слоем (например, малярный скотч), чтобы удерживать графитовую плёнку в отведённом положении.

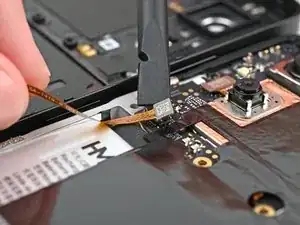

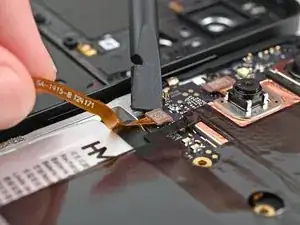

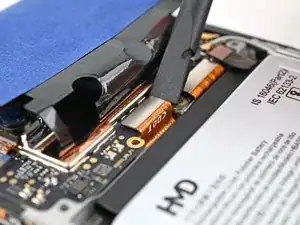

Воспользуйтесь лопаткой, чтобы поддеть и отключить разъём дисплея.

Поддевайте правый край разъёма, поскольку слева от него находятся хрупкие компоненты, установленные на поверхности платы.

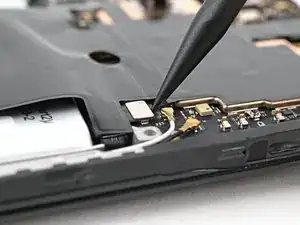

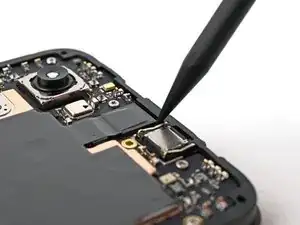

Кончиком лопатки подденьте переднюю камеру от корпуса и отдайте её от клеевого слоя.

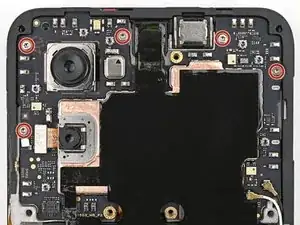

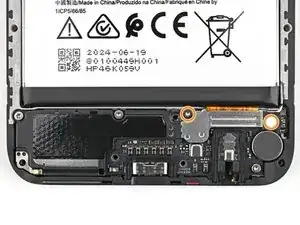

Воспользуйтесь отвёрткой Torx T3, чтобы вывернуть семь винтов длиной 3,3 мм, крепящих экран:

Пять винтов на материнской плате

Два винта на громкоговорителе

Один из винтов на громкоговорителе может быть закрыт наклейкой. Проткните её отвёрткой или удалите пинцетом.

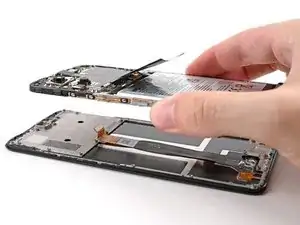

Приподнимите экран с корпуса, проследив, чтобы кабель дисплея прошёл сквозь своё окно.

Извлеките экран.
