Замена дисплея PowerBook G3 Pismo

Поверните фиксирующий винт клавиатуры так, чтобы он был параллелен пробелу.

Потяните защёлки освобождения клавиатуры на себя и поднимите клавиатуру вверх, пока она не отщёлкнется.

Поднимите клавиатуру, оттянув её вверх и от себя. Положите клавиатуру лицевой стороной вниз поверх тачпада.

Тяните шлейф клавиатуры прямо вверх от логической платы. Отставьте клавиатуру в сторону.

Разъём может быть тугим. Осторожно покачивайте разъём из стороны в сторону, одновременно тянув строго вверх, чтобы освободить его. Эту технику можно применять ко многим картам и кабелям, которые вы будете отсоединять.

Убедитесь, что вы извлекли аккумулятор ноутбука и модули CD/DVD из отсеков расширения, прежде чем продолжать.

Ваш ноутбук должен выглядеть примерно так.

Снимите два серебристых винта Phillips №1, которые закрепляют экранирующую пластину теплового щита к внутреннему металлическому каркасу.

Поднимите тепловой щит и оттяните его на себя.

Ваш ноутбук должен выглядеть примерно так.

Пропустите этот шаг, если в вашем компьютере не установлена карта Airport.

Крепко возьмитесь за пластиковую вкладку, прикреплённую к карте Airport, и потяните вверх, затем вправо.

Карта Airport всё ещё прикреплена к антенному кабелю, поэтому не выдергивайте её силой из разъёма.

Отключите антенный кабель от карты Airport.

Тяните кабель батареи прямо вверх от логической платы.

Извлеките батарею из держателя, потянув вверх и влево.

Ваш ноутбук должен выглядеть примерно так.

Снимите длинный серебристый винт Phillips №1 с радиатора.

Снимите два винта Torx T8, которые крепят радиатор к процессору.

Поднимите радиатор с левой стороны и выньте его.

Если вам нужно установить радиатор обратно в ноутбук, у нас есть руководство по термопасте, которое облегчает замену теплопроводящей пасты.

Возьмитесь за пластиковую вкладку с правой стороны процессора и потяните её прямо вверх.

У некоторых процессоров может отсутствовать пластиковая тяга. В таком случае мы рекомендуем использовать неметаллический инструмент, чтобы осторожно поддеть процессор. Подденьте тонкий край инструмента под передний правый угол процессора и аккуратно поднимите его.

Ваш ноутбук должен выглядеть примерно так.

Снимите чёрный винт Torx с правой стороны модема.

Удалите небольшой чёрный пластиковый прямоугольник с четырьмя отверстиями.

Используйте кончики пальцев, лопаточку или плоский неметаллический инструмент, чтобы попасть под край модема и поддеть его, вынимая из разъёма.

Отключите кабель от правой стороны модема.

Возьмитесь за оранжевый кабель у левого конца жёсткого диска и отсоедините его от логической платы.

Старайтесь захватывать кабель за пластиковый разъём, а не за гибкую часть кабеля.

Возьмитесь за пластиковую вкладку и потяните жёсткий диск вверх и влево, следя за тем, чтобы металлический кронштейн не зацепился за чёрный пластиковый корпус.

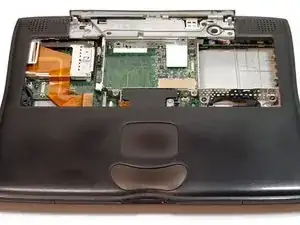

Ваш ноутбук должен выглядеть примерно так.

Откиньте дисплей назад, чтобы он лёг вровень.

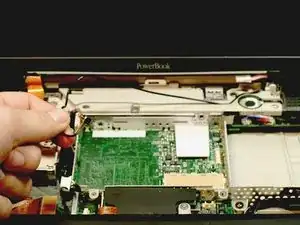

Просуньте указательный палец или нейлоновый инструмент под крышку зажима рядом с кнопкой питания и аккуратно потяните вверх, пока не почувствуете, что она освободилась.

Повторите предыдущий шаг с левой стороны.

Поднимите крышку зажима и снимите её, поворачивая к себе.

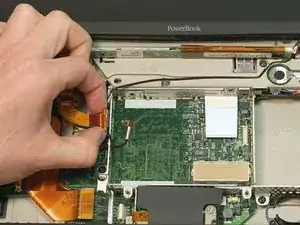

Возьмитесь за оранжевый кабель данных дисплея и отсоедините его от логической платы.

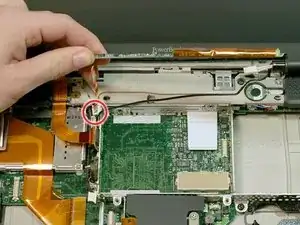

Снимите единственный чёрный винт Torx, который крепит кабель дисплея к пластиковому корпусу.

Возьмитесь за тонкую плату инвертора дисплея за её левый край; поднимите и поверните к себе.

Есть две защёлки, удерживающие инвертор дисплея; их необходимо преодолеть, чтобы вытащить плату.

Отключите белый кабель инвертора от правого конца платы

Отключите разъём инвертора, потянув прямо вверх от платы логики.

Поворачивая ноутбук так, чтобы его задняя часть была обращена к вам.

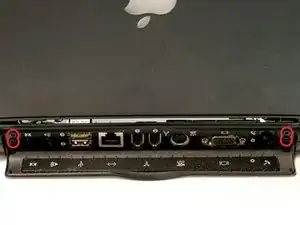

Откройте крышку портов, расположенную на задней части ноутбука.

Снимите четыре чёрных винта Torx.

Вернувшись к передней части, извлеките чёрную антенну AirPort из её углублённого гнезда, потянув вверх.

Держите дисплей за обе стороны и тяните прямо вверх, пока петли не освободятся из своих креплений.

Ваш ноутбук должен выглядеть примерно так.
