Замена логической платы iBook G3 Clamshell
Материнская плата включает все разъёмы, кроме платы питания (DC-In).
Шаг 1

Используйте монету, чтобы повернуть оба фиксирующих винта аккумулятора на 90 градусов влево.
Снимите крышку батареи.
Извлеките батарею из компьютера, потянув за пластиковую язычок вверх.
Шаг 2

Потяните защёлки клавиатуры к себе и поднимите клавиатуру, пока она не отщёлкнется. Учтите, что шлейф клавиатуры всё ещё подключён к логической плате, поэтому полностью снять клавиатуру пока нельзя.
Если клавиатура не освобождается, используйте маленькую отвёртку с плоским наконечником, чтобы повернуть фиксирующий винт клавиатуры (между клавишами F4 и F5) на 180 градусов в любом направлении и попробуйте снова.
Поверните клавиатуру от экрана и положите её лицевой стороной вниз на область трекпада.
Шаг 3

Если в вашем компьютере отсутствует карта AirPort, следующие два шага можно пропустить.
Возьмитесь за прозрачный пластиковый язычок карты AirPort и потяните вверх и в сторону дисплея.
Шаг 4

Держите карту AirPort в одной руке и второй рукой снимите антенный кабель.
Шаг 5

Снимите два винта Phillips, которые крепят экран радиатора оперативной памяти.
Шаг 6

Возьмитесь за металлическую проволочную скобу сверху экрана и потяните вверх, чтобы снять экран.
Шаг 7

Поднимите разъём шлейфа клавиатуры, потянув за его прозрачную пластиковую петлю.
Шаг 8

Используйте выпрямлённую скрепку для ручного извлечения лотка CD-ROM привода.
Шаг 9

Переверните компьютер так, чтобы нижняя часть была вверх.
Удалите следующие винты Torx:
Четыре коротких T8 Torx возле отсека батареи.
Два длинных T8 Torx возле петель.
Шаг 10

Выдвиньте лоток CD-ROM привода частично.
Удалите серебристый винт Phillips из пластикового корпуса.
Шаг 11

Переверните компьютер.
Снимите три винта Phillips.
Шаг 12

Это схема зажима разъёма шлейфа трекпада, который вы отключите на следующем шаге.
1) Ногтями захватите фиксирующую планку с обеих сторон и подтяните её немного вверх (примерно 1/16" или 2 мм).
2) После освобождения фиксирующей планки вытяните шлейф из разъёма.
Шаг 13

Ослабьте зажим трекпада, слегка приподняв верхнюю часть, освободив шлейф трекпада.
Вытяните оранжевый шлейф трекпада из зажима.
Шаг 14

Не поднимайте верхнюю панель слишком высоко, не отключив сначала аудиокабель.
Выдавите ободок нижнего корпуса и потяните верхнюю панель вверх, захватив её чуть левее оптического привода.
Повторите описанное выше действие для верхнего левого угла верхней панели, захватив нижний левый угол верхней панели.
Шаг 15

Отключите аудиокабель.
Шаг 16

Возьмитесь за верхнюю панель по обе стороны от пробела клавиатуры и поверните вверх и от экрана.
Возможно, вам покажется, что вы вот-вот сломаете верхнюю панель. Не волнуйтесь — защёлки, удерживающие верхний и нижний корпуса вместе, очень прочные. Просто применяйте равномерное усилие и продолжайте поворачивать верхнюю панель вверх и от экрана, пока она не освободится.
Шаг 17

Если оптический привод не открыт, используйте выпрямлённую скрепку, чтобы открыть его сейчас.
Снимите стойку 5 мм.
Шаг 18

Отключите кабель оптического привода от логической платы.
Шаг 19

Поднимите оптический привод и последовательно оттягивайте маленькие пластиковые защёлки одна за другой в сторону экрана, чтобы освободить одну сторону привода.
Поднимите ту сторону оптического привода, которую вы только что освободили, и выньте привод, сдвинув его в сторону от экрана.
При повторной установке оптического привода убедитесь, что лоток выдвинут достаточно, чтобы заехать под ободок нижнего корпуса.
Если в вашем оптическом приводе застрял компакт-диск или другой предмет, у нас есть руководство по ремонту оптического привода.
Шаг 20

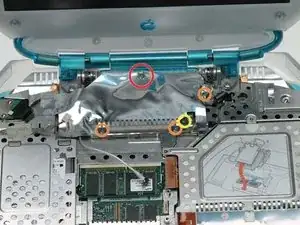

Удалите следующие винты Phillips:
Удалите более длинный винт Phillips из средней задней части экрана модема.
Удалите три одинаковых винта Phillips: по два по бокам от EMI-пальцев и оставшийся справа от экрана модема.
Удалите более крупный винт Phillips, который крепит EMI-пальцы к плате модема.
Снимите EMI-пальцы.
Шаг 21

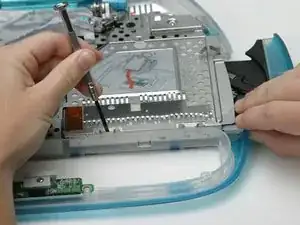

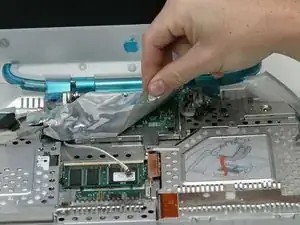

Отделите экран модема от металлической рамы снизу, начиная справа спереди и двигаясь влево.
Шаг 22

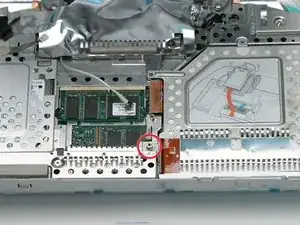

Удалите винт Phillips с левой стороны модема.
Подденьте правую сторону модема.
Шаг 23

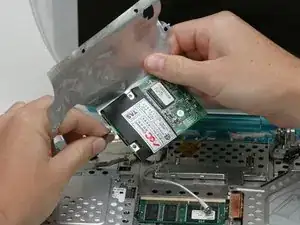

Поднимите модем частично и отсоедините кабель слева.
Шаг 24

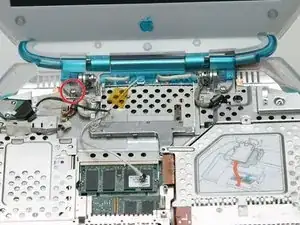

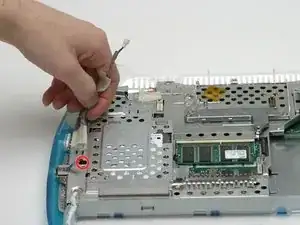

Выверните винт с крестообразным шлицем с левого шарнира.
Отделите кабель беспроводной сети от-под желтой ленты.
Шаг 25

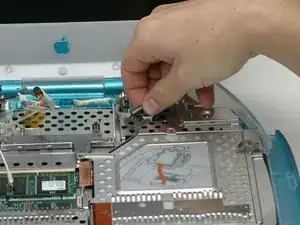

Отключите крупный кабель данных дисплея от платы логики и проденьте его мимо пластиковых и металлических упоров.
Шаг 26

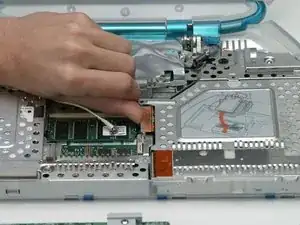

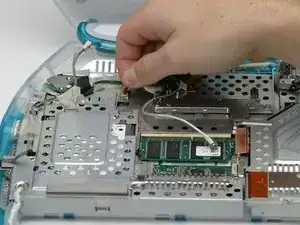

Отключите кабель подсветки от платы логики и уберите его с пути.
Шаг 27

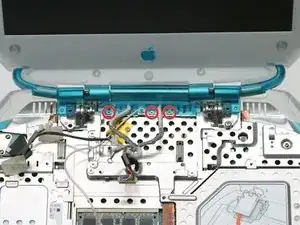

Снимите три маленьких винта с крестообразным шлицем с крышки сцепления.
Шаг 28

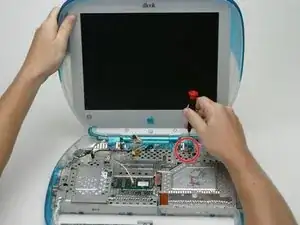

Наконец, поддерживая дисплей одной рукой, отвинтите последний винт с крестообразным шлицем с правого шарнира (легонько надавите на дисплей вниз, чтобы не создавать нагрузку на винт).
Снимите узел дисплея.
При установке узла дисплея убедитесь, что крышка сцепления закрывает белые пластиковые язычки, выступающие с задней нижней стороны ноутбука.
Шаг 29

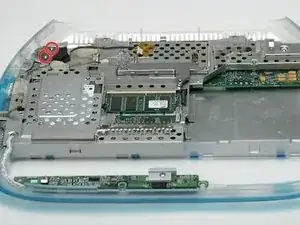

Снимите два маленьких винта с крестообразным шлицем с платы RJ-11.
Шаг 30

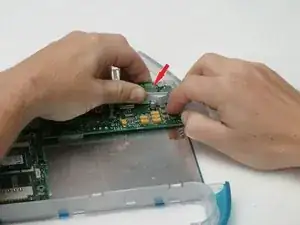

Выдавите окантовку нижней крышки и вытащите плату RJ-11 из корпуса компьютера.
Шаг 31

Проденьте кабель динамика через металлический каркас и отсоедините его от платы логики.
Шаг 32

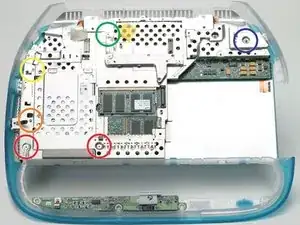

Необходимо удалить шесть винтов (если у вас iBook без Firewire, винт, отмеченный оранжевым, отсутствует):
Два коротких винта с плоской головкой с крестообразным шлицем возле отсека батареи.
Один короткий винт с круглой головкой с крестообразным шлицем рядом с разъемом кабеля динамика. (Присутствует в некоторых моделях, но не во всех — особенно в более старых)
Один короткий винт с плоской головкой с крестообразным шлицем между разъемами ethernet и USB.
Один короткий винт с плоской головкой с крестообразным шлицем слева от области с отверстиями.
Один длинный винт с круглой головкой с крестообразным шлицем рядом с разъемом питания.
Шаг 33

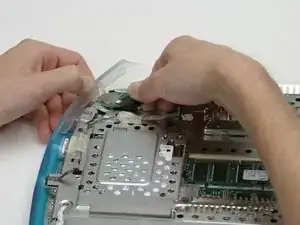

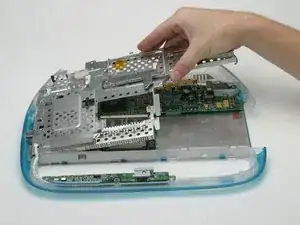

Поднимите правую часть экрана электромагнитного экрана и вытяните его из корпуса.
Шаг 34

Сильно надавите на плату логики и потяните плату питания постоянного тока вверх от разъемов, затем влево.
Шаг 35

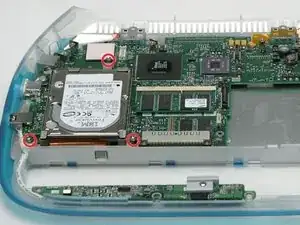

Снимите три стойки 5 мм, удерживающие жесткий диск на плате логики.
Шаг 36

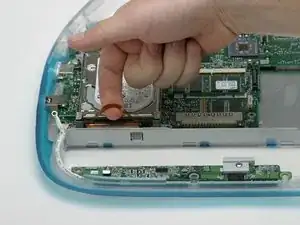

Поднимите кабель жесткого диска от платы логики, используя пластиковую петлю.
Поднимите жесткий диск с металлическим кронштейном, сняв его с платы логики.
Шаг 37

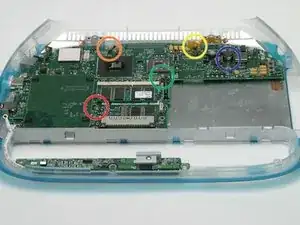

Снимите следующий винт и стойки (стойки идут от наименьшей к наибольшей):
Один винт с плоской головкой с крестообразным шлицем рядом с левой стороной слота оперативной памяти.
Наименьшая стойка, рядом с местом, где раньше был левый шарнир.
Чуть большая стойка, рядом с местом, где раньше был правый шарнир.
Ещё большая стойка, рядом с правой стороной слота оперативной памяти.
Самая большая стойка, над местом, где раньше был оптический привод.
Шаг 38

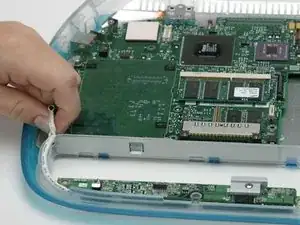

Отключите кабель платы зарядного устройства от платы логики.
Шаг 39

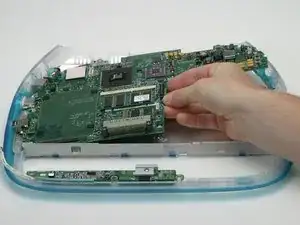

Возьмитесь за плату логики слева от места, где был оптический привод, и поднимите её из нижней крышки.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
