Замена платы AirPort/Bluetooth в iBook G4 12" 1.33 GHz

Положите iBook вверх дном на ровную поверхность.

Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Выньте аккумулятор из компьютера.

Потяните защёлки клавиатуры к себе и приподнимите клавиатуру, пока она не отщелкнется.

Если клавиатура не освобождается, используйте маленькую плоскую отвёртку, чтобы повернуть запирающий винт клавиатуры на 180 градусов в любом направлении и попробуйте снова.

Переверните клавиатуру прочь от экрана и положите лицевой стороной вниз на область трекпада.

Удалите четыре серебристых винта Phillips, которые удерживают экран оперативной памяти.

Поднимите кабель клавиатуры от платы логики, удерживая кабель как можно ближе к разъёму.

Убедитесь, что вы подключили кабель клавиатуры перед установкой экрана оперативной памяти обратно.

Используйте лопатку или маленькую плоскую отвёртку, чтобы снять три резиновые ножки с нижней крышки.

Удалите три ранее скрытых винта Phillips.

Используйте лопатку или маленькую плоскую отвёртку, чтобы отжать три металлические шайбы, в которых находятся резиновые буферы.

Удалите три винта Torx с помощью отвёртки T8 Torx.

Короткий винт находится в центре компьютера.

Удалите по два винта Phillips 4,5 мм по обеим сторонам контактов батареи.

Глубоко вдохните. Впереди непростой момент, но нижняя крышка действительно снимается.

Отожмите тонкие кромки нижней крышки вокруг отсека батареи, прогнув их за защёлки, затем поднимите, чтобы освободить этот угол нижней крышки.

На стенке отсека батареи есть паз, который фиксирует нижнюю крышку. Используйте маленькую плоскую отвёртку, чтобы поддеть нижнюю кромку паза и потяните нижнюю крышку вверх, чтобы освободить паз от удерживающих его защёлок.

Проведите лопаткой вдоль стыка между нижней и верхней крышками на передней части компьютера, чтобы освободить защёлки нижней крышки. Потяните нижнюю крышку вверх и при необходимости продолжайте использовать лопатку, пока не услышите три отчётливых щелчка.

Продолжайте проводить лопаткой вокруг переднего правого угла. На стороне с портами есть две защёлки: одна рядом с передним углом и одна рядом с линейным выходом звука.

Над оптическим приводом находятся три защёлки, которые необходимо освободить перед снятием нижней крышки. Вставьте лопатку в нижнюю крышку над оптическим приводом и проведите её к задней части компьютера, пока не услышите три отчётливых щелчка.

Передняя часть и стороны нижней крышки теперь освобождены.

Поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижнюю крышку вверх и на себя, пока задние защёлки не выйдут из зацепления.

Можно слегка покачивать крышку вверх и вниз для удобства.

Снимите небольшие смазанные пружины с белыми пластиковыми колпачками по обеим сторонам контактов батареи.

Будьте терпеливы и следуйте инструкциям, конечный результат зависит от вас.

Удалите следующие 4 винта с нижнего экрана:

Два винта Phillips 3 мм.

Два винта Phillips 7,5 мм.

Поднимите нижний экран и снимите его.

Удалите два винта Phillips, удерживающих плату питания (DC-In), при необходимости удалив ленту.

Освободите кабель от оптического привода, при необходимости удалив ленту.

Отключите кабель питания DC-In от платы логики и отведите плату DC-In под углом из её отсека.

Удалите два винта Phillips 3 мм внутри левого края лотка батареи.

Три винта Phillips 3 мм вокруг отсека батареи.

Три винта Phillips 4,5 мм вдоль ободка оптического привода. (магнитная отвёртка может помочь при подъёме этих винтов)

Один винт Phillips 12 мм в нижнем правом углу.

Четыре винта Phillips 14,5 мм.

Рекомендуем с этого момента размещать компьютер на мягкой ткани, чтобы не повредить плату логики.

Переверните компьютер и откройте его.

Используйте плоскую сторону плоской отвертки, чтобы снять маленький магнит, закрывающий винт возле середины компьютера.

Короткий винт устанавливается в нижний левый угол.

Удалите следующие 7 винтов с краёв области клавиатуры.

Три крестовые 2 мм вдоль правого края.

Один крестовой 4,5 мм под местом, где был магнит.

Один крестовой 6 мм с маленькой головкой в нижнем левом углу.

Два крестовых 6 мм с большими головками, по одному в верхнем левом углу и по центру.

Прежде чем снимать верхнюю панель, необходимо отключить разъём тачпада, синий и белый силовой кабель и кабель динамика, как описано в следующих шагах. Особое внимание уделяйте этим кабелям; никогда не тяните за сам кабель, используйте лопатку, чтобы поддеть разъём напрямую.

Аккуратно приподнимите верхнюю панель слегка и сдвиньте её к передней части компьютера, чтобы открыть разъём тачпада. Используйте лопатку или палец, чтобы отключить разъём тачпада, скрытый под белой пластиковой защёлкой.

После отключения разъёма тачпада аккуратно поверните верхнюю панель от себя и опрокиньте её на дисплей.

Разъёмы на концах следующих кабелей очень прочно закреплены в гнёздах на плате логики. Прямое тянущее усилие по кабелю может отделить кабель от его разъёма или вырвать гнездо с платы логики.

Используйте острый конец лопатки, чтобы отключить разъём кабеля динамика.

Используя острый конец лопатки, отключите разъём для синего и белого силовых кабелей. Опять же, будьте осторожны и подденьте только разъём.

Очень легко оторвать разъём от платы, поэтому будьте осторожны.

Ключ в том, чтобы приложить силу в двух направлениях: вниз, чтобы сохранить целостность поверхностных подключений платы, и вверх, чтобы освободить разъём.

Верхняя панель теперь свободна и может быть снята с компьютера.

Снимите пятнадцать крестовых винтов 3 мм, крепящих верхний экран к компьютеру.

Удалите следующие 16 винтов:

Тринадцать крестовых 3 мм.

Один крестовой 3 мм. (фактический винт не показан на изображении)

Два крестовых 4 мм.

Убедитесь, что винт около левого шарнира проходит через петлю в кабеле данных дисплея, закрепляя кабель к верхней панели.

Поднимите верхний экран с правой стороны, следя за верхним левым углом, который может зацепиться за металлическую рамку.

При сборке убедитесь, что вы полностью протянули антенный кабель через прорезь посередине. После того как верхний экран снова закреплён винтами, протянуть его обратно крайне сложно.

Удалите следующие три винта:

Два крестовых винта 3 мм.

Один крестовой винт 7,5 мм.

Поднимите маленькую пластиковую удерживающую скобу вверх и выньте её из корпуса компьютера.

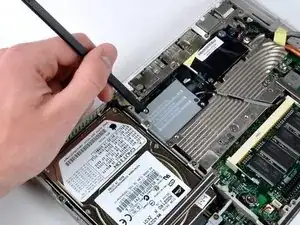

С помощью лопатки подденьте плату AirPort/Bluetooth со стороны, ближайшей к жёсткому диску. Обязательно подденьте против металлической рамки, как показано на изображении.

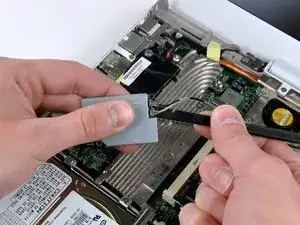

Держите плату AirPort/Bluetooth в одной руке и используйте лопатку, чтобы отключить два антенных кабеля.
