Замена крышки сцепления iBook G4 12" 1,33 ГГц

Положите iBook «вниз головой» на ровную поверхность.

Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Потяните защёлки клавиатуры на себя и приподнимите клавиатуру, пока она не отщёлкнется.

Если клавиатура не освобождается, используйте маленькую отвёртку с плоской головкой, чтобы повернуть фиксирующий винт клавиатуры на 180 градусов в любом направлении и попробуйте снова.

Переверните клавиатуру от экрана и положите её лицевой стороной вниз на область трекпада.

Снимите четыре серебристых винта Phillips, крепящих экран защиты оперативной памяти (RAM).

Поднимите кабель клавиатуры от платы логики, удерживая кабель как можно ближе к разъёму.

Перед установкой защитного экрана оперативной памяти убедитесь, что кабель клавиатуры снова подключён.

Используйте лопатку или маленькую отвёртку с плоской головкой, чтобы снять три резиновые ножки с нижнего корпуса.

Удалите три недавно открывшихся винта Phillips.

Используйте лопатку или маленькую отвёртку с плоской головкой, чтобы поддеть три металлических кольца, в которых размещались резиновые буферы.

Снимите три винта Torx, используя отвёртку T8 Torx.

Короткий винт находится в центре компьютера.

Снимите по одному винту Phillips 4,5 мм с каждой стороны контактной группы батареи.

Глубоко вдохните. Впереди сложные моменты, но нижний корпус действительно снимается.

Подожмите тонкие кромки нижнего корпуса вокруг отсека батареи, согнув их за защёлки, затем приподнимите, чтобы освободить этот угол нижнего корпуса.

На стенке отсека батареи имеется паз, который фиксирует нижний корпус. Используйте маленькую отвёртку с плоской головкой, чтобы поддеть нижнюю кромку паза и потяните нижний корпус вверх, чтобы освободить паз от удерживающих его защёлок.

Проведите лопаткой по шву между нижним и верхним корпусом в передней части компьютера, чтобы освободить защёлки, фиксирующие нижний корпус. Потяните нижний корпус вверх и при необходимости продолжайте использовать лопатку, пока не услышите три отчётливых щелчка.

Продолжайте проводить лопаткой вдоль переднего правого угла. На стороне с портами есть две защёлки: одна возле переднего угла и одна возле звукового выхода.

Над оптическим приводом расположены три защёлки, которые необходимо освободить перед снятием нижнего корпуса. Вставьте лопатку в нижний корпус над оптическим приводом и проведите её к задней части компьютера, пока не услышите три отчётливых щелчка.

Передняя часть и боковые стороны нижнего корпуса теперь свободны.

Поверните компьютер так, чтобы задняя часть была у вас, и потяните нижний корпус вверх и на себя, пока задние защёлки не освободятся.

Может помочь покачивание корпуса вверх и вниз.

Снимите маленькие смазанные пружины с белыми пластиковыми колпачками с обеих сторон контактной группы батареи.

Проявите терпение и следуйте инструкциям — конечный результат зависит от Вас.

Снимите следующие 4 винта с нижнего экрана:

Два винта Phillips 3 мм.

Два винта Phillips 7,5 мм.

Снимите нижний экран.

Снимите два винта Phillips, фиксирующих плату DC-In, при необходимости удалив ленту.

Освободите кабель от вокруг оптического привода, при необходимости удалив ленту.

Отключите кабель DC-In от платы логики и выведите плату DC-In под углом из её отсека.

Снимите два винта Phillips 3 мм внутри левого края лотка батареи.

Три винта Phillips 3 мм вокруг отсека батареи.

Три винта Phillips 4,5 мм вдоль ободка оптического привода. (магнитная отвёртка может помочь извлечь эти винты)

Один винт Phillips 12 мм в нижнем правом углу.

Четыре винта Phillips 14,5 мм.

Рекомендуем с этого момента помещать компьютер на мягкую ткань, чтобы не повредить плату.

Переверните компьютер и откройте его.

Используйте плоскую сторону плоской отвёртки, чтобы снять маленький магнит, закрывающий винт рядом с центральной частью компьютера.

Короткий винт устанавливается в нижний левый угол.

Удалите следующие 7 винтов с краёв области клавиатуры.

Три перекрещивающиеся (Phillips) по 2 мм вдоль правого края.

Один перекрещивающийся 4,5 мм под местом, где был магнит.

Один перекрещивающийся 6 мм с маленькой головкой в нижнем левом углу.

Два перекрещивающихся 6 мм с большими головками: один в верхнем левом углу и один в середине.

Перед тем как оторвать верхнюю крышку, необходимо отсоединить разъём трекпада, синий и белый кабель питания и кабель динамика, как описано в следующих шагах. Особое внимание уделяйте этим кабелям; никогда не тяните кабель за сам провод — используйте лопатку, чтобы поддеть разъём непосредственно.

Осторожно приподнимите верхнюю крышку слегка и сдвиньте её в сторону передней части компьютера, чтобы получить доступ к разъёму трекпада. Используйте лопатку или палец, чтобы отсоединить разъём трекпада, скрытый под белой пластиковой защёлкой.

После отсоединения разъёма трекпада аккуратно отведите верхнюю крышку от себя и опрокиньте её назад на экран.

Разъёмы на концах следующих кабелей очень крепко прикреплены к гнёздам на плате. Прямое натяжение кабеля либо оторвёт кабель от разъёма, либо сорвёт гнездо с платы.

Используйте острый конец лопатки, чтобы отсоединить разъём кабеля динамика.

С помощью острого конца лопатки отсоедините разъём для синего и белого силовых кабелей. Снова будьте осторожны и подденьте только разъём.

Очень легко оторвать разъём от платы, поэтому действуйте аккуратно.

Ключевой приём — одновременно приложить силу в двух направлениях: вниз, чтобы сохранить контакты на плате, и вверх, чтобы освободить разъём.

Верхняя крышка теперь свободна и может быть снята с компьютера.

Снимите пятнадцать перекрещивающихся винтов 3 мм, фиксирующих верхний экран к компьютеру.

Удалите следующие 16 винтов:

Тринадцать перекрещивающихся 3 мм.

Один перекрещивающийся 3 мм. (фактический винт не показан на изображении)

Два перекрещивающихся 4 мм.

Обязательно пропустите винт возле левого шарнира через петлю кабеля передачи данных дисплея, закрепив кабель на верхней крышке.

Поднимите верхний экран с правой стороны, обращая внимание на верхний левый угол, который может зацепиться за металлический каркас.

При сборке убедитесь, что вы полностью протянули кабель антенны через прорезь посередине. После того как верхний экран будет закреплён винтами, протянуть его обратно крайне сложно.

Отсоедините кабель RJ-11 сверху модема.

Снимите два перекрещивающихся винта в углах модема.

Поднимите модем и экран модема снизу.

При установке модема сначала посадите экран, затем подключите модем и крепко нажмите его в экран, убедившись, что он подключён к плате.

Удалите следующие три винта:

Два перекрещивающихся винта 3 мм.

Один перекрещивающийся винт 7,5 мм.

Поднимите маленький пластиковый фиксатор вверх и выньте его из компьютера.

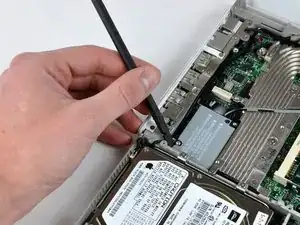

Используя лопатку, подденьте плату AirPort/Bluetooth со стороны, ближайшей к жёсткому диску. Обязательно подденьте опираясь на металлический каркас, как показано на изображении.

Держите плату AirPort/Bluetooth одной рукой и с помощью лопатки отсоедините два антенных кабеля.

Удалите плату AirPort/Bluetooth из компьютера.

Переверните компьютер.

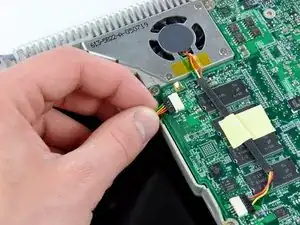

Отсоедините кабель инвертора от платы и выведите его из металлического каркаса, при необходимости удалив скотч.

Переверните компьютер обратно.

Кабель, который вы собираетесь удалить, очень хрупок — не тяните напрямую за провода. Попробуйте поддеть сам разъём лопаткой или маленькой плоской отвёрткой при необходимости.

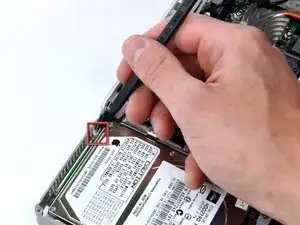

Отсоедините кабель микрофона спереди компьютера, между левой стороной жёсткого диска и металлическим каркасом, при необходимости удаляя скотч.

Хотя это не строго обязательно, удаление жесткого диска даст достаточно места, чтобы отсоединить разъём пальцами.

Используйте чёрную пластиковую ручку, чтобы отсоединить кабель передачи данных дисплея от платы, потянув строго вверх.

Отклейте жёлтый скотч, удерживающий кабель передачи данных дисплея к металлическому каркасу, и снимите единственный перекрещивающийся винт под ним.

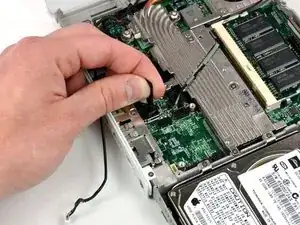

Снимите антенные кабели AirPort с радиатора.

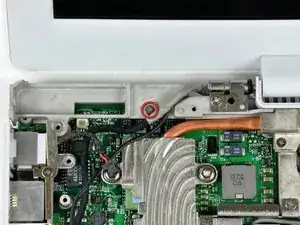

Поддерживая дисплей одной рукой, снимите по одному винту с крестовым шлицем с каждой стороны петли (всего два винта).

Винты вкручиваются в внешние отверстия по обеим сторонам (в правильном отверстии видна резьба).

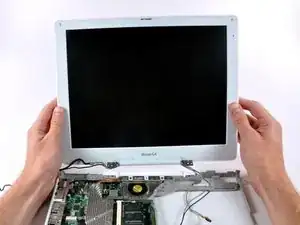

Откиньте дисплей назад, освободив его от двух металлических направляющих штифтов, удерживающих петли, и поднимите его с компьютера.

Дисплей остаётся.

Используйте шестигранную отвёртку 1,5 мм, чтобы снять по два шестигранных винта с каждой стороны дисплея (всего четыре винта).

Если у вас нет шестигранной отвёртки 1,5 мм, эти винты, вероятно, можно выкрутить отвёрткой Torx T6. Однако при использовании Torx T6 винты легче сорвать.

Вставьте плоский конец лопатки перпендикулярно лицевой поверхности дисплея в зазор между передней и задней рамками рядом с верхним левым углом дисплея.

Поверните лопатку от дисплея, чтобы отжать заднюю рамку от передней.

Проведите лопаткой вдоль верхнего края передней рамки дисплея, чтобы равномерно отделить две рамки друг от друга.

Опускаясь от верхнего левого угла, используйте плоский конец лопатки, чтобы отжать заднюю рамку от левого края дисплея.

Используйте плоский конец лопатки, чтобы отжать заднюю рамку от правого края дисплея.

При необходимости отожмите вдоль нижнего края задней рамки, чтобы отделить её от сборки дисплея.

Снимите заднюю рамку со сборки дисплея.

Снимите большой кусок ленты вблизи нижнего правого угла дисплея.

Удалите один винт, вкрученный через кусок ЭМИ-ленты у нижнего края дисплея (это первый из двух винтов крышки сцепления).

Используйте кончик лопатки, чтобы снять маленькую шайбу под только что удалённым винтом.

Оторвите алюминиевую/ЭМИ-ленту одним куском от литой алюминиевой рамы петель сцепления.

Нет необходимости снимать ленту с тонкой стальной крышки ЖК-экрана.

Удалите легко снимающиеся куски ленты по периметру дисплея.

Удалите кусок алюминиевой ленты вблизи центра стальной крышки ЖК.

Отогните кусок ленты, фиксирующий петлю заземления кабеля данных дисплея к тонкой стальной крышке ЖК.

Снимите по два винта с крестовым шлицем, крепящих каждую сторону ЖК к раме петель сцепления (всего четыре винта).

Снимите тонкую стальную крышку ЖК с ЖК-экрана.

Удалите второй из двух винтов с крестовым шлицем, крепящих крышку сцепления к литой алюминиевой раме петель сцепления.

Оттяните крышку сцепления от передней части дисплея.

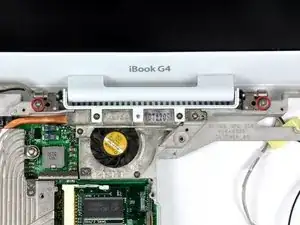

Следите за двумя крышками, закрывающими торцы крышки сцепления. На третьем изображении показана их правильная ориентация на крышке сцепления.
