Замена жесткого диска iBook G4 12" 1.33 GHz
Вы можете установить жесткие диски толщиной до 9,5 мм.
Шаг 1

Положите iBook вверх дном на ровную поверхность.
Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.
Поднимите батарею и выньте её из компьютера.
Шаг 2

Потяните фиксаторы клавиатуры на себя и поднимите клавиатуру, пока она не отщелкнется.
Если клавиатура не отсоединяется, используйте маленькую плоскую отвертку, чтобы повернуть фиксирующий винт клавиатуры на 180 градусов в любом направлении и попробуйте снова.
Переверните клавиатуру от экрана и положите её лицевой стороной вниз на область тачпада.
Шаг 3

Снимите четыре серебристых винта с крестообразным шлицем, удерживающих экран защиты оперативной памяти.
Шаг 4

Поднимите кабель клавиатуры от платы логики, держась за кабель как можно ближе к разъёму.
Убедитесь, что вы подключили кабель клавиатуры перед установкой экрана защиты оперативной памяти обратно.
Шаг 5

Используйте лопатку или маленькую плоскую отвертку, чтобы снять три резиновые ножки с нижней крышки.
Шаг 6

Удалите три вновь открывшихся винта с крестообразным шлицем.
Шаг 7

Используйте лопатку или маленькую плоскую отвертку, чтобы отжать три металлические втулки, в которых размещались резиновые демпферы.
Шаг 8

Снимите три винта Torx, используя отвертку T8 Torx.
Короткий винт находится в центре компьютера.
Шаг 9

Снимите два винта с крестообразным шлицем 4,5 мм по бокам от контактов батареи.
Шаг 10

Глубоко вдохните. Вас ждут трудные моменты, но мы обещаем, что нижняя крышка снимается.
Нажмите на тонкие кромки нижней крышки вокруг отсека для батареи, согнув их за защёлки, а затем поднимите, чтобы освободить этот угол нижней крышки.
Шаг 11

На стенке отсека для батареи есть паз, который фиксирует нижнюю крышку. Используйте маленькую плоскую отвертку, чтобы отжать нижнюю кромку паза и потяните нижнюю крышку вверх, чтобы освободить её из защёлок.
Шаг 12

Проведите лопатку по шву между нижней и верхней крышками на передней части компьютера, чтобы освободить защёлки, фиксирующие нижнюю крышку. Поднимите нижнюю крышку и продолжайте использовать лопатку по мере необходимости, пока не услышите три отчётливых щелчка.
Шаг 13

Продолжайте проводить лопатку по правому переднему углу. На стороне с портами есть две защёлки: одна возле переднего угла и одна возле порта звукового выхода.
Шаг 14

Над оптическим приводом находятся три защёлки, которые нужно освободить перед снятием нижней крышки. Вставьте лопатку в нижнюю крышку над оптическим приводом и проведите её к задней части компьютера, пока не услышите три отчётливых щелчка.
Шаг 15

Передняя часть и боковины нижней крышки теперь свободны.
Поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижнюю крышку вверх и на себя, пока задние защёлки не отщелкнутся.
Может помочь покачивание крышки вверх-вниз.
Шаг 16

Снимите маленькие смазанные пружины с белыми пластиковыми крышками с обеих сторон контактов батареи.
Шаг 17
Имейте терпение и следуйте указаниям, конечный результат зависит от вас.
Шаг 18

Снимите следующие 4 винта с нижней крышки:
Два винта с крестообразным шлицем 3 мм.
Два винта с крестообразным шлицем 7,5 мм.
Шаг 19

Снимите нижнюю защитную крышку.
Шаг 20

Снимите два винта с крестообразным шлицем, фиксирующие плату питания (DC-In), при необходимости удалив клейкую ленту.
Шаг 21

Освободите кабель от оптического привода, при необходимости удалив клейкую ленту.
Отключите кабель питания от платы логики и выведите плату питания под углом из её отсека.
Шаг 22

Снимите два винта с крестообразным шлицем 3 мм внутри левого края лотка для батареи.
Три винта с крестообразным шлицем 3 мм вокруг отсека для батареи.
Три винта с крестообразным шлицем 4,5 мм вдоль рамки оптического привода. (магнитная отвёртка может помочь вынуть эти винты)
Один винт с крестообразным шлицем 12 мм в нижнем правом углу.
Четыре винта с крестообразным шлицем 14,5 мм.
Шаг 23

Рекомендуем с этого момента размещать компьютер на мягкой ткани, чтобы не повредить плату логики.
Переверните компьютер и откройте его.
Используйте плоскую сторону отвертки с плоским шлицем, чтобы снять небольшой магнит, закрывающий винт примерно по центру компьютера.
Короткий винт устанавливается в нижний левый угол.
Шаг 24

Удалите следующие 7 винтов с краёв области клавиатуры.
Три крестообразных винта 2 мм вдоль правого края.
Один крестообразный винт 4,5 мм под местом, где был магнит.
Один крестообразный винт 6 мм с маленькой головкой в нижнем левом углу.
Два крестообразных винта 6 мм с большими головками: один в верхнем левом углу и один посередине.
Шаг 25

Перед тем как снять верхнюю крышку, необходимо отключить разъём трекпада, синий и белый силовой кабель, а также кабель динамика, как описано в следующих шагах. Будьте особенно осторожны с этими кабелями: никогда не тяните за сами кабели, используйте лопатку, чтобы поддеть сам разъём.
Осторожно приподнимите верхнюю крышку и сдвиньте её к передней части компьютера, чтобы увидеть разъём трекпада. Используйте лопатку или палец, чтобы отключить разъём трекпада, скрытый под белой пластиковой защёлкой.
После отключения разъёма трекпада аккуратно отведите верхнюю крышку от себя и подоприте её о дисплей.
Шаг 26

Разъёмы на концах следующих кабелей очень плотно закреплены в гнёздах на плате логики. Тянув за сам кабель, вы либо оторвёте кабель от разъёма, либо вырвёте гнездо из платы логики.
Используйте острый конец лопатки, чтобы отключить разъём кабеля динамика.
Шаг 27

Используя острый конец лопатки, отключите разъём для синего и белого силовых кабелей. Опять же, будьте осторожны и подденьте только сам разъём.
Очень легко оторвать разъём от платы, поэтому будьте внимательны.
Ключевой момент — приложить силу в двух направлениях: вниз, чтобы сохранить контакты на поверхностной плате, и вверх, чтобы освободить разъём.
Верхняя крышка теперь свободна и может быть снята с компьютера.
Шаг 28

Снимите пятнадцать крестообразных винтов 3 мм, фиксирующих верхний экранный щит на компьютере.
Удалите следующие 16 винтов:
Тринадцать крестообразных винтов 3 мм.
Один крестообразный винт 3 мм. (реальный винт не показан на изображении)
Два крестообразных винта 4 мм.
Убедитесь, что винт возле левого шарнира пропущен через петлю кабеля данных дисплея, закрепляя кабель на верхней крышке.
Шаг 29

Поднимите верхний щит с правой стороны, следя за верхним левым углом, который может зацепиться за металлический каркас.
При повторной сборке убедитесь, что вы полностью протянули антеннный кабель через прорезь посередине. После того как верхний щит будет прикручен, очень сложно протащить его обратно.
Шаг 30

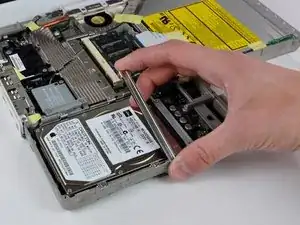

Снимите металлический фиксатор жёсткого диска с компьютера.
Шаг 31

Снимите четыре крестообразных винта, закрепляющих жёсткий диск в металлическом каркасе.
Шаг 32

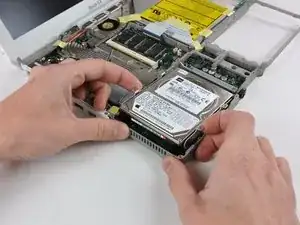

Немного приподнимите жёсткий диск со свободного конца и потяните его прямо от разъёма.
Шаг 33

Снимите крепления жёсткого диска с левой и правой сторон диска.
Шаг 34

Снимите по два чёрных винта Torx T8 с каждой стороны жёсткого диска (всего четыре винта).
Шаг 35

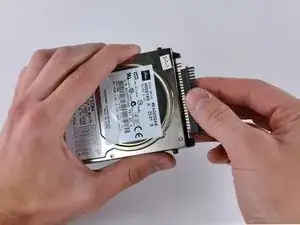

Отсоедините пластиковый разъём жёсткого диска, потянув его прямо от диска.
Это немного сложно. Попробуйте осторожно покачивать разъём, одновременно тянув с равномерным усилием. Если вы погнёте контакты, постарайтесь выпрямить их, используя разъём жёсткого диска как направляющую.
Жёсткий диск остаётся.
Если вы устанавливаете новый жёсткий диск, у нас есть руководство по установке OS X, чтобы привести систему в рабочее состояние.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
