Замена верхней крышки MacBook Air моделей A1237 и A1304

Перед началом работы выключите MacBook Air и отключите его от источника питания.

Удалите десять винтов с крестообразной головкой, крепящих нижнюю крышку к MacBook Air:

Шесть винтов 2,8 мм

Два винта 3,8 мм

Два винта 5,4 мм

Небольшим приподнимите нижнюю крышку возле вентиляционных отверстий и сдвиньте её к задней части корпуса, чтобы освободить монтажные защёлки.

Отключите разъём батареи, потянув его прямо из гнезда.

Снимите следующие девять винтов, крепящих батарею к корпусу Air:

Четыре винта 2,9 мм с крестообразной головкой.

Четыре винта 3,8 мм с крестообразной головкой.

Один винт 7,2 мм с крестообразной головкой.

Поднимите батарею и извлеките её из корпуса Air.

Если вы устанавливаете новую батарею, её следует откалибровать после установки:

Зарядите её до 100%, затем продолжайте заряжать минимум ещё 2 часа. Затем отключите питание и используйте ноутбук в обычном режиме, чтобы разрядить батарею. Когда появится предупреждение о низком заряде, сохраните работу и оставьте ноутбук включённым до перехода в спящий режим из-за низкого заряда. Подождите не менее 5 часов, затем без прерываний зарядите ноутбук до 100%.

Если после установки новой батареи вы заметите необычное поведение или проблемы, возможно, потребуется сбросить SMC вашего MacBook.

Отключите ленточный кабель крышки портов от логической платы, потянув его прямо вверх за чёрную тянущую вкладку.

Оторвите кабель вывода аудио от клея, фиксирующего его к верхней крышке.

Используйте лопатку, чтобы поддеть плату разъёма кабеля вывода аудио от кронштейна жёсткого диска.

Отключите аудиокабель от его разъёма на ленточном кабеле крышки портов.

Используйте лопатку, чтобы приподнять разъём кабеля жёсткого диска от логической платы.

Острым концом лопатки проведите микрофонный кабель через крепление жёсткого диска, освободив его из пазов.

Снимите декоративную защитную накладку, заклеенную к кронштейну жёсткого диска.

Удалите четыре винта с крестообразной головкой, которыми крепится узел жёсткого диска к верхней крышке:

Два винта 4,7 мм.

Два винта 3,9 мм.

Поднимите узел жёсткого диска и извлеките его из верхней крышки.

С помощью острого конца лопатки потяните разъём кабеля вентилятора прямо от его гнезда на логической плате.

С помощью острого конца лопатки отодвиньте декоративную крышку вентилятора в сторону.

Если у вас оригинальная версия MacBook Air (A1237), смотрите на изображение 1. Удалите следующие винты, крепящие радиатор к логической плате:

Один винт 5,9 мм с крестообразной головкой.

Два винта 1,9 мм с крестообразной головкой.

Один винт 1,9 мм с крестообразной головкой.

Если у вас версия MacBook Air A1304, смотрите на изображение 2. Удалите следующие винты, крепящие радиатор к логической плате:

Один винт 5,0 мм с крестообразной головкой

Пять винтов 1,9 мм с крестообразной головкой.

Один винт 2,5 мм с крестообразной головкой.

Снимите прижим процессора с радиатора.

Уберите микрофонный кабель из канавки вентилятора.

Поднимите радиатор и снимите его с логической платы.

Обратите внимание на микрофонный кабель при поднятии радиатора — он может зацепиться за верхний край вентилятора.

При установке радиатора обратно на логическую плату обязательно нанесите новый слой термопасты. У нас есть руководство, облегчающее замену термопасты.

Используйте лопатку, чтобы приподнять разъём аудиокабеля от логической платы.

Если присутствует, снимите маленький кусочек чёрной ленты, закрывающей разъём микрофонного кабеля.

Отключите микрофонный кабель, потянув его разъём прямо от гнезда на логической плате.

Удалите два маленьких винта с крестообразной головкой, которыми кронштейн логической платы крепится к верхней крышке.

Поднимите кронштейн логической платы и извлеките его из верхней крышки.

Используйте лопатку, чтобы приподнять разъёмы кабелей AirPort/Bluetooth и кабеля управления трекпадом от логической платы.

Отключите кабель питания (DC-In), потянув его разъём непосредственно от гнезда на плате логики.

Удалите небольшой винт с крестообразной шлицем, крепящий заземляющую петлю кабеля передачи данных дисплея к верхнему корпусу.

Отключите кабель передачи данных дисплея, потянув его разъём непосредственно от гнезда на плате логики.

Удалите три винта с крестообразной шлицем, крепящие плату логики к верхнему корпусу.

Поднимите плату логики и извлеките её из верхнего корпуса.

Удалите два следующих винта, крепящие кронштейн платы AirPort/Bluetooth к верхнему корпусу:

Один винт Phillips 4,7 мм.

Один винт Phillips 3,9 мм.

Поднимите кронштейн платы AirPort/Bluetooth и извлеките его из верхнего корпуса.

Используйте лопатку, чтобы отжать три антенные кабеля от платы AirPort/Bluetooth.

Отклейте антенные кабели от клея, фиксирующего их к верхнему корпусу.

Удалите один винт с крестообразной шлицем, крепящий заземляющую петлю микрофонного кабеля к верхнему корпусу.

Удалите следующие 15 винтов:

Тринадцать винтов Phillips 2,3 мм.

Два винта T6 Torx.

Оставьте по одному винту T6 Torx в каждой стороне кронштейна дисплея.

Откройте Air так, чтобы дисплей был перпендикулярен верхнему корпусу, и положите его на стол, как показано.

Держа верхнюю часть Air одной рукой, удалите винт T6 Torx из нижнего кронштейна дисплея.

Обязательно держите Air вместе при снятии последнего Torx-винта. Невыполнение этого может привести к падению дисплея/верхнего корпуса и повреждению обоих компонентов.

Удалите винт T6 Torx из верхнего кронштейна дисплея.

Потяните верхний корпус прямо от дисплея, следя за тем, чтобы не зацепить кабели.

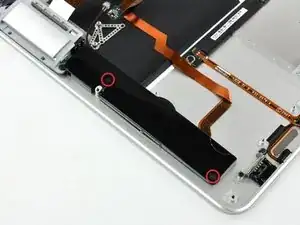

Удалите два винта с крестообразной шлицем, крепящие узел динамиков к верхнему корпусу.

Поверните узел динамиков к центру Air.

Используйте заострённый конец лопатки, чтобы отжать разъём аудиокабеля от звуковой платы.

Удалите четыре частично нарезанных винта с крестообразной шлицем, крепящие узел крышки портов к верхнему корпусу.

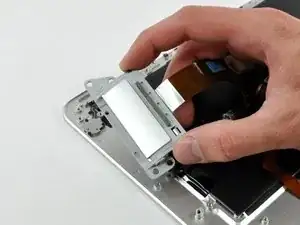

Поднимите узел крышки портов и извлеките его из верхнего корпуса.

Отклейте аудиокабель от клея, фиксирующего его к верхнему корпусу.

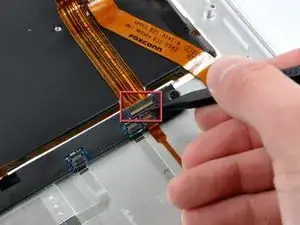

Используйте заострённый конец лопатки, чтобы поднять фиксирующую защёлку в разъёме кабеля управления трекпадом.

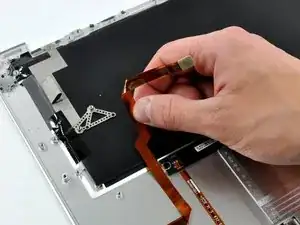

Отклейте кабель управления трекпадом от клея, фиксирующего его к верхнему корпусу.

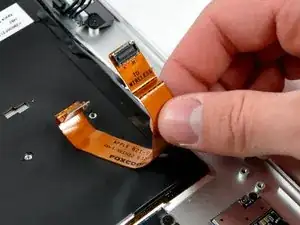

Вытяните кабель управления трекпадом из его разъёма.

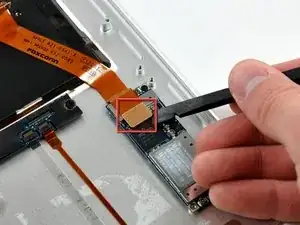

Используйте лопатку, чтобы отжать разъём кабеля AirPort/Bluetooth от платы AirPort/Bluetooth.

Отклейте кабель AirPort/Bluetooth от клея, фиксирующего его к верхнему корпусу.

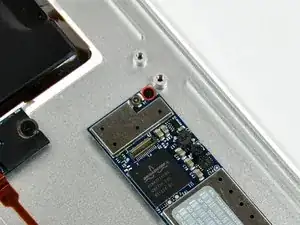

Удалите один винт с крестообразной шлицем, крепящий плату AirPort/Bluetooth к верхнему корпусу.

Поднимите плату AirPort/Bluetooth и извлеките её из верхнего корпуса.

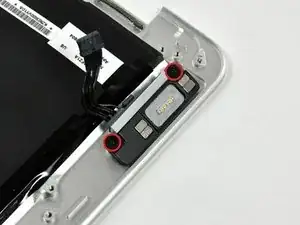

Удалите два винта с крестообразной шлицем, крепящие плату DC-In к верхнему корпусу.

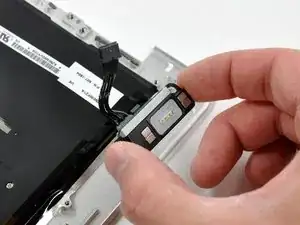

Поднимите плату DC-In и извлеките её из верхнего корпуса.

Верхний корпус остаётся.
