Замена радиатора на iMac Intel 21.5" EMC 2544

Предварительные действия для снятия радиатора.

Шаг 1

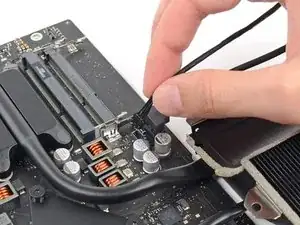

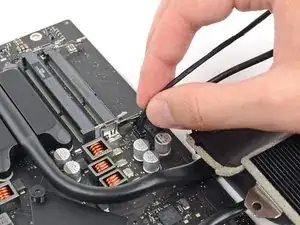

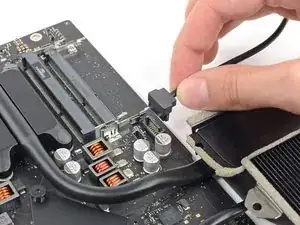

Отключите и снимите кабели SATA данных и питания с материнской платы.

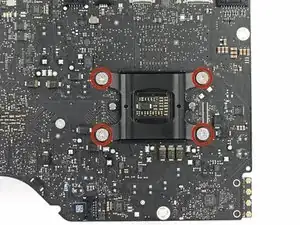

Удалите четыре винта T10 длиной 12 мм, крепящие пружинную пластину за процессором.

Снимите пружинную пластину с задней стороны радиатора процессора.

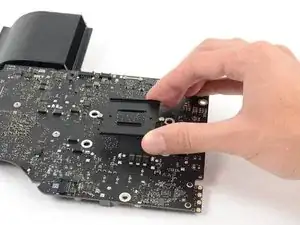

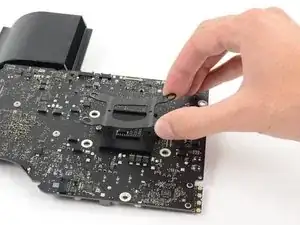

Поднимите и снимите опорную пластину с задней стороны радиатора процессора.

Опорная пластина имеет два штифта, которые вставляются в отверстия для выравнивания на материнской плате и радиаторе.

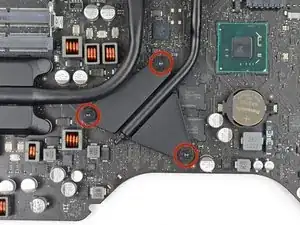

Удалите три винта T8 длиной 12 мм, крепящие радиатор GPU к материнской плате.

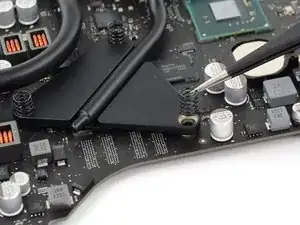

Удалите три оставшиеся пружины.

Эти пружины могут остаться с винтами; будьте осторожны, чтобы не потерять их.

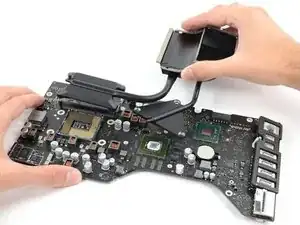

Поднимите и снимите радиатор с материнской платы.

Процессор, скорее всего, отсоединится вместе с радиатором, поэтому будьте осторожны, куда его положить.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
