Замена блока питания iMac Intel 21.5" EMC 2544

При свободном шарнире iMac будет неуравновешен и с ним будет неудобно работать. Ремонт можно выполнить, как показано, но это быстрее и проще с подъёмной клинья iMac.

Если вы используете картонный клин iFixit, следуйте этим инструкциям по сборке, чтобы собрать его.

Перед началом любых работ с iMac: Отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.

Будьте очень осторожны и не касайтесь выводов конденсаторов или оголённых паянных соединений на обратной стороне блока питания. Держите плату только за края.

Начиная с левой стороны дисплея, рядом с кнопкой питания, вставьте инструмент для открытия iMac в зазор между стеклянной панелью и задней крышкой.

Ограничитель на инструменте для открытия iMac не даст вам ввести колесо слишком глубоко. Если используется другой инструмент, вставляйте не глубже 3/8" в дисплей. В противном случае вы рискуете перерезать антеннные кабели и нанести серьёзный ущерб.

Будьте аккуратны! Стекло может треснуть при чрезмерном рывке. При низкой температуре в комнате используйте фен, чтобы нагреть края и ослабить клейкую ленту.

Используйте инструмент как роликовый резак — прокатывайте его по зазору, и он разрежет поролоновый клей по центру.

Всегда нажимайте ручкой позади режущего колеса. Если тянуть, колесо может выскочить из ручки.

Проведите инструмент вдоль левой стороны дисплея.

Продолжайте вести инструмент вокруг верхнего левого угла.

Разрежьте клей вдоль верхней левой части дисплея.

Продолжайте вдоль верхней части дисплея.

Возможно, стоит несколько раз провести инструментом по уже разрезанному участку, чтобы убедиться, что клей как можно лучше разъединён.

Проведите инструмент вокруг верхнего правого угла дисплея.

Прокатите инструмент вниз по правой стороне дисплея.

Закончите продвижение инструмента к нижней части правой стороны дисплея.

На этом этапе стоит пройти инструментом по периметру дисплея ещё раз, чтобы убедиться, что вы разрезали как можно больше клея.

Хотя инструмент для открывания разрезал большую часть клея, дисплей всё ещё будет слегка приклеен к корпусу. Для освобождения оставшегося клея потребуется пластиковая карта.

Уложите iMac лицевой стороной вверх на стол.

Начиная с верхнего правого угла iMac, вставьте пластиковую карту между дисплеем и рамой.

Будьте осторожны и не вставляйте пластиковую карту глубже 3/8", иначе вы можете повредить внутренние компоненты.

Осторожно поверните пластиковую карту вбок, чтобы создать зазор между дисплеем и рамой.

Двигайтесь медленно и аккуратно, не перегружайте стекло дисплея — достаточно зазора примерно 1/4".

Сдвиньте карту к центру дисплея, чтобы разрезать оставшийся клей в верхнем правом углу iMac.

Обязательно остановитесь перед камерой iSight, иначе вы можете её повредить.

Снова задвиньте пластиковую карту в верхний правый угол и оставьте её там, чтобы клей не схватился заново.

Вставьте вторую пластиковую карту в зазор между дисплеем и рамой, расположенный в верхнем левом углу iMac.

Осторожно поверните карту вверх, слегка увеличивая пространство между дисплеем и рамой.

Как и с другой стороны, поворачивайте медленно, давая клею время разойтись, и не перегружайте стекло дисплея.

Сдвиньте пластиковую карту к центру, снова останавливаясь непосредственно перед камерой iSight.

Вставьте пластиковую карточку обратно в верхний левый угол.

Когда обе пластиковые карточки вставлены, как показано, около углов, аккуратно поверните карточки в стороны, чтобы увеличить зазор между дисплеем и корпусом.

Если какие‑то участки кажутся заедающими и не разделяются, прекратите скручивание и используйте одну из карточек, чтобы разрезать оставшийся клей.

Начните поднимать верхнюю часть дисплея от рамы.

Поднимайте дисплей только на несколько дюймов — кабели данных и питания дисплея всё ещё подключены к плате логики.

Удерживая дисплей одной рукой, другой рукой отсоедините питающий кабель дисплея. Убедитесь, что вы вытягиваете кабель из пластикового язычка, а не тянете за цветные провода.

Поднимайте дисплей достаточно, чтобы удобно добраться до разъёма, но не настолько, чтобы растягивать кабели и нагружать их соединения (примерно 8").

Используйте наконечник лопатки, чтобы откинуть металлическую фиксирующую скобу на кабеле данных дисплея.

Осторожно извлеките кабель данных дисплея из его разъёма на плате логики.

Убедитесь, что вы тянете разъём кабеля данных дисплея прямо из его гнезда.

Поднимите дисплей до почти вертикального положения.

В этот момент вдоль нижней части дисплея всё ещё остаётся полоса клея, которая удерживает дисплей на раме как петля. Вы можете ослабить этот клей, несколько раз поднимая и опуская дисплей.

Будьте очень осторожны, не прикасайтесь к выводам конденсаторов или оголённым паяным соединениям на задней стороне блока питания (выделено красным).

Возьмитесь за маленький язычок на конце одной из клеевых полос нижнего края дисплея и потяните клей в сторону верхней части iMac, чтобы снять его.

Повторите этот шаг с другой клеевой полосой и удалите её.

Если какая‑либо клеевая полоса порвётся прежде, чем будет удалена, используйте пластиковую карточку, чтобы разрезать оставшийся клей.

Поднимите дисплей от рамы и снимите его с iMac.

Возможно, придётся медленно поднимать с одной стороны, чтобы оторвать оставшийся клей.

Будьте очень осторожны при обращении с дисплеем — он большой, тяжёлый и выполнен из стекла.

При сборке возвращайтесь к нашему руководству по клею для дисплея, чтобы установить новый клей.

Снимите следующие пять винтов с кронштейна нижней опоры:

Четыре винта 3,2 мм с крестообразной шлицевой головкой

Один винт 1,7 мм с крестообразной шлицевой головкой

По крайней мере в некоторых машинах EMC 2544 все пять винтов одинакового размера.

Вам может понадобиться отодвинуть клей дисплея, выстилающий нижний край корпуса iMac, чтобы получить доступ к винтам.

Снимите кронштейн нижней опоры с корпуса iMac.

Снимите следующие винты, которые крепят кронштейн жёсткого диска к задней панели корпуса:

Два винта T10 Torx длиной 21 мм с левой части кронштейна жёсткого диска.

Один винт T10 Torx длиной 9 мм.

Один винт T10 Torx длиной 27 мм.

Снимите левый и правый кронштейны жёсткого диска с iMac.

Следующие шаги приближают ваши руки к оголённой части блока питания. Не прикасайтесь к лицевой стороне блока питания, чтобы избежать удара высоким напряжением от множества больших конденсаторов на плате.

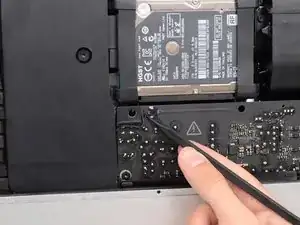

Используйте наконечник лопатки, чтобы нажать по каждой стороне разъёма кабеля кнопки питания и аккуратно «вытянуть» его из гнезда.

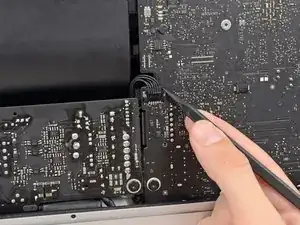

Осторожно подталкивайте вверх с каждой стороны разъёма контрольного кабеля блока питания наконечником лопатки, чтобы аккуратно «вытянуть» его из гнезда.

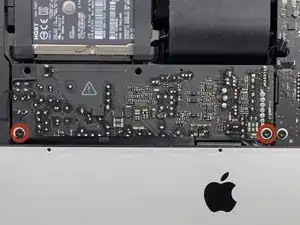

Снимите два винта T10 длиной 7,2 мм, крепящие блок питания к задней панели корпуса.

При работе с блоком питания будьте очень осторожны, не прикасайтесь к выводам конденсаторов или оголённым паяным соединениям на задней стороне блока питания. Держите плату только за кромки.

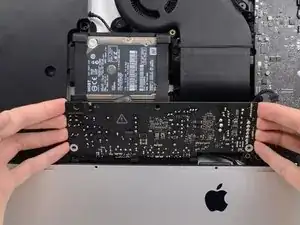

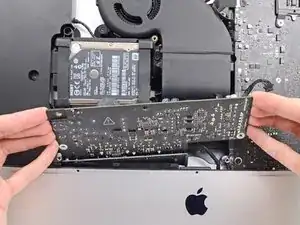

Наклоните блок питания вперёд.

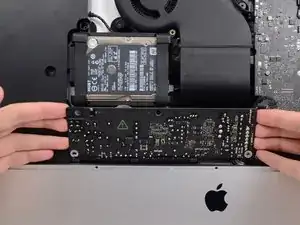

Подтяните блок питания слегка вверх и выньте его из задней панели корпуса.

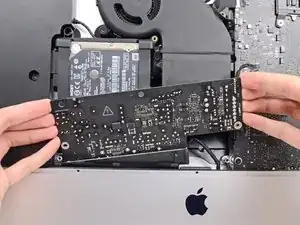

Поверните блок питания против часовой стрелки, приподняв правую сторону примерно на дюйм выше левой.

Сдвиньте блок питания вправо, чтобы освободить стойки винтов на задней крышке.

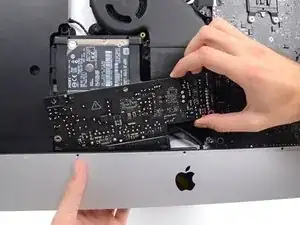

Наклоните блок питания вперед и извлеките его из гнезда в задней крышке.

Не пытайтесь полностью вынуть блок питания из iMac — он всё ещё подключён к плате логики.

Будьте очень осторожны — не прикасайтесь к выводам конденсаторов и оголённым паяным соединениям на обратной стороне блока питания. Держите плату только за края.

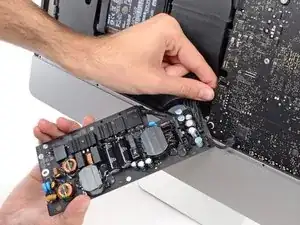

Переверните верхнюю часть блока питания к себе, чтобы получить доступ к разъёму кабеля постоянного тока за платой логики.

Сожмите защёлку разъёма кабеля постоянного тока и потяните его прямо из гнезда на задней стороне платы логики.

В следующих шагах может быть удобнее положить iMac на спинку на столе.

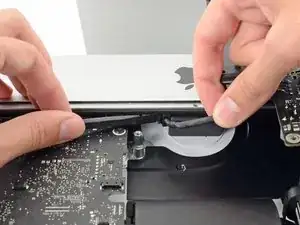

Используйте плоский конец лопатки, чтобы надавить на защёлку на боковой стороне разъёма сетевого кабеля.

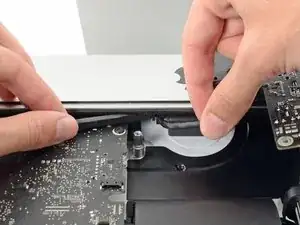

Держа защёлку лопаткой, схватите сетевой кабель и тяните разъём прямо из гнезда.

Снимите блок питания с iMac.
