iMac Intel 21.5" EMC 2544 Замена левого динамика

При свободном шарнире iMac будет неуравновешен и с ним будет трудно работать. Ремонт можно выполнить как показано, но быстрее и проще с сервисной клинья iMac.

Если вы используете картонный сервисный клин iFixit, следуйте инструкциям по сборке, чтобы его собрать.

Перед началом любых работ с iMac: Отключите компьютер от питания и нажмите и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.

Будьте очень осторожны и не прикасайтесь к выводам конденсаторов или к любым оголённым паяным контактам на задней стороне блока питания. Держите плату только за края.

Начав слева от дисплея, рядом с кнопкой питания, вставьте инструмент для открытия iMac в зазор между стеклянной панелью и задней крышкой.

Ограничитель на инструменте для открытия iMac не даст колёсу войти слишком глубоко. При использовании другого инструмента вставляйте не более 3/8" в дисплей. В противном случае вы рискуете перерезать антеннные кабели и нанести серьёзный ущерб.

Будьте осторожны! Стекло может треснуть при чрезмерном поддевании. Используйте фен, чтобы нагреть кромки и размягчить клей, если температура в комнате низкая.

Используйте инструмент как роликовый нож — прокатывайте его вдоль зазора, и он перережет поролоновый клей посередине.

Всегда давите, держа ручку позади режущего колеса. Если тянуть, колесо может выскочить из ручки.

Проведите инструмент вдоль левой стороны дисплея.

Продолжайте вести инструмент вокруг верхнего левого угла.

Перережьте клей вдоль верхней левой части дисплея.

Продолжайте вдоль верхней части дисплея.

Возможно, имеет смысл провести инструмент туда‑обратно по уже прорезанному участку несколько раз, чтобы отделить как можно больше клея.

Проведите инструмент вокруг верхнего правого угла дисплея.

Катите инструмент вниз по правой стороне дисплея.

Завершите проталкивание инструмента до нижней части правой стороны дисплея.

На этом этапе стоит ещё раз обойти инструментом весь дисплей, чтобы убедиться, что вы перерезали как можно больше клея.

Хотя инструмент для открытия перерезал большую часть клея, дисплей всё ещё будет слегка приклеен к корпусу. Для освобождения оставшегося клея потребуется пластиковая карточка.

Положите iMac экраном вверх на стол.

Начиная с верхнего правого угла iMac, введите пластиковую карточку между дисплеем и рамкой.

Будьте осторожны и не вставляйте пластиковую карточку глубже 3/8", иначе вы можете повредить внутренние компоненты.

Осторожно поверните пластиковую карточку вбок, чтобы создать зазор между дисплеем и рамкой.

Двигайтесь медленно и не нагружайте стекло дисплея — нужно создать зазор примерно 1/4".

Проведите карточкой в сторону центра дисплея, чтобы перерезать оставшийся клей в верхнем правом углу iMac.

Обязательно останавитесь перед камерой iSight, иначе вы можете её повредить.

Ещё раз введите пластиковую карточку в верхний правый угол и оставьте её там, чтобы клей не схватился снова.

Вставьте вторую пластиковую карточку в зазор между дисплеем и рамкой в верхнем левом углу iMac.

Осторожно поверните карточку вверх, слегка увеличивая пространство между дисплеем и рамкой.

Как и с другой стороны, поворачивайте медленно, позволяя клею отделяться, и не нагружайте стекло дисплея.

Проведите пластиковой карточкой к центру, снова остановившись прямо перед камерой iSight.

Верните пластиковую карточку в верхний левый угол.

Когда обе пластиковые карточки вставлены, как показано у углов, аккуратно проверните карточки вбок, чтобы увеличить зазор между дисплеем и корпусом.

Если какие‑то участки цепляются и не отпадают, прекратите вращение и используйте одну из карточек, чтобы разрезать оставшийся клей.

Начните приподнимать верхнюю часть дисплея от рамы.

Поднимайте дисплей только на несколько дюймов — шлейфы питания и передачи данных дисплея всё ещё подключены к логической плате.

Держите дисплей одной рукой и другой рукой отсоедините кабель питания дисплея. Убедитесь, что вы вытягиваете кабель из пластикового язычка, а не тянете за разноцветные провода.

Поднимайте дисплей достаточно, чтобы получить удобный доступ к разъёму, но не настолько, чтобы растянуть кабели и напрячь их соединения (примерно 8").

Используйте наконечник лопатки, чтобы отжать металлическую фиксирующую скобу на шлейфе данных дисплея.

Аккуратно вытащите шлейф данных дисплея из его разъёма на логической плате.

Обязательно вытягивайте разъём шлейфа данных дисплея строго прямо из гнезда.

Поднимите дисплей до положения близкого к вертикальному.

В этот момент вдоль нижней части дисплея всё ещё остается полоса клея, которая удерживает дисплей на раме как петля. Вы можете ослабить этот клей, поднимая и опуская дисплей несколько раз.

Будьте очень осторожны, чтобы не касаться выводов конденсаторов или оголённых паяных соединений на задней стороне блока питания (обведено красным).

Возьмите маленький язычок на конце одной из нижних клеевых полос дисплея и потяните клей в сторону верха iMac, чтобы удалить его.

Повторите этот шаг с другой клеевой полосой и удалите её.

Если любая из клеевых полос разорвётся до удаления, используйте пластиковую карточку, чтобы разрезать оставшийся клей.

Поднимите дисплей от рамы и извлеките его из iMac.

Возможно, потребуется медленно поднять одну сторону, чтобы отслоить его от оставшегося клея.

Будьте очень осторожны при обращении с дисплеем — он большой, тяжёлый и сделан из стекла.

При сборке вернитесь к нашему руководству по клею для дисплея, чтобы установить новый клей.

Удалите следующие пять винтов Phillips, удерживающих нижнюю опорную скобу на месте:

Четыре винта 3.2 мм

Один винт 1.7 мм

По крайней мере на некоторых машинах EMC 2544 все пять винтов одинакового размера.

Вам может понадобиться приподнять клей вдоль нижнего края корпуса iMac, чтобы получить доступ к винтам.

Снимите нижнюю опорную скобу с корпуса iMac.

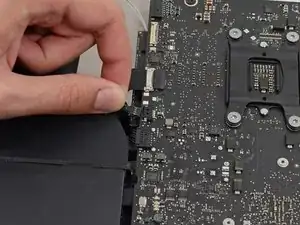

Отключите разъём кабеля вентилятора от его гнезда на логической плате.

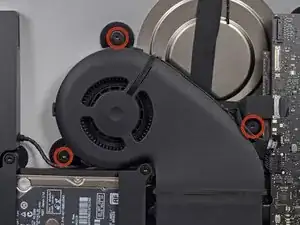

Удалите три винта с выступом T10 длиной 12.3 мм, удерживающих кожух вентилятора.

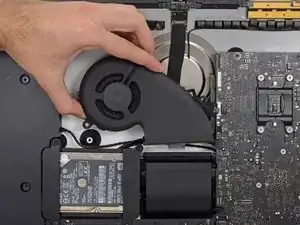

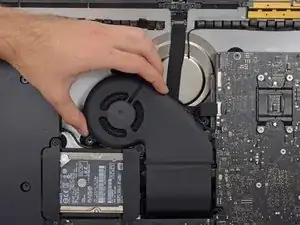

Снимите вентилятор с iMac.

Аккуратно вытяните кабель левого динамика прямо из его гнезда на логической плате.

Выведите кабель левого динамика, подтянув его прямо вверх из фиксирующего зажима на задней стороне корпуса.

Используйте лопатку, чтобы отсоединить разъём кнопки питания от его гнезда на логической плате.

Будьте осторожны, чтобы не касаться паяных соединений на задней стороне блока питания. Конденсаторы могут быть заряжены достаточно, чтобы нанести опасный удар током.

Удалите два винта T10 длиной 10.0 мм, крепящие левый динамик к задней части корпуса.

Резиновые шайбы удерживают винты в динамике даже при ослаблении. Вы можете использовать пинцет или ноготь, чтобы извлечь винты, либо оставить их с узлом динамика.

Поднимите левый динамик прямо вверх, пока не откроется кабель кнопки питания (примерно 0.5").

Осторожно выведите кабель кнопки питания из его канавки в левом динамике.

Поднимите левый динамик строго вверх и извлеките его из iMac.
