Замена радиатора MacBook Air 11" середина 2012 г.

Выключите компьютер и закройте дисплей. Положите его на мягкую поверхность корпусом вниз.

Удалите следующие десять винтов:

Два 8 мм винта Pentalobe с 5 лопастями

Восемь 2,5 мм винтов Pentalobe с 5 лопастями

Специальная отвёртка для удаления винтов Pentalobe с 5 лопастями доступна здесь.

Зажмите пальцами между дисплеем и нижней крышкой и потяните вверх, чтобы защёлкнуть нижнюю крышку и снять её с Air.

На этом шаге вы отключите батарею, чтобы избежать короткого замыкания компонентов во время обслуживания.

Используйте плоский конец лопатки, чтобы поддеть оба коротких конца разъёма батареи вверх и отсоединить его от гнезда на логической плате.

Слегка отогните кабель батареи от логической платы, чтобы разъём случайно не коснулся гнезда.

Удалите один 2,9 мм винт Torx T5, который крепит SSD к логической плате.

Используйте лопатку, чтобы приподнять свободный конец SSD ровно настолько, чтобы взять его другой рукой.

Не поднимайте конец SSD чрезмерно.

Потяните накопитель прямо из его гнезда и извлеките его из логической платы.

При повторной установке SSD убедитесь, что он правильно установлен на место перед возвращением крепёжного винта.

Используйте плоский конец лопатки, чтобы поддеть кабель платы ввода/вывода и отсоединить его от гнезда на плате ввода/вывода.

Отклейте кабель платы ввода/вывода от клея, который фиксирует его на вентиляторе.

Используйте плоский конец лопатки, чтобы приподнять разъём платы ввода/вывода и вынуть его из гнезда на логической плате.

Обязательно поднимайте разъём строго вверх при его отсоединении от гнезда. Гнездо на логической плате очень глубокое, и поддевание его в сторону может повредить плату.

Снимите кабель платы ввода/вывода.

Используйте наконечник лопатки, чтобы аккуратно перевернуть фиксирующую защёлку в ZIF-разъёме кабеля вентилятора.

Убедитесь, что вы поддёвываете подвижную фиксирующую защёлку, а не сам разъём.

Удалите следующие три винта, крепящие вентилятор к верхней части корпуса:

Два винта Torx T5 длиной 5,2 мм

Один винт Torx T5 длиной 3,6 мм

Поднимите вентилятор из верхней части корпуса и аккуратно выньте ленту кабеля вентилятора из разъёма при извлечении его из Air.

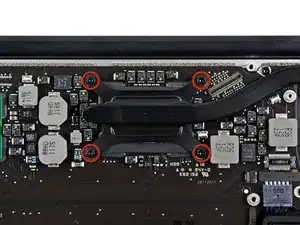

Удалите четыре винта Torx T5 длиной 2,5 мм, которые крепят радиатор к логической плате.

Если после удаления всех четырёх винтов радиатор кажется приклеенным к логической плате, используйте лопатку, чтобы аккуратно отделить радиатор от поверхностей процессора и графического процессора.

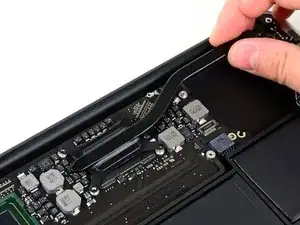

Снимите радиатор с логической платы.

При повторной установке радиатора обязательно нанесите новый слой термопасты. Если вы никогда ранее не наносили термопасту, у нас есть руководство, которое упрощает этот процесс.
