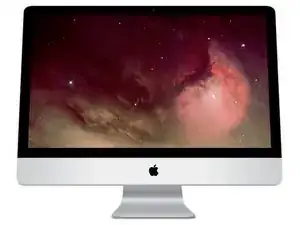

Замена процессора iMac Intel 24" EMC 2267

Положите iMac лицевой стороной вниз на стол так, чтобы нижний край был обращён к Вам.

Ослабьте один винт с крестообразным шлицем в центре люка обслуживания.

Этот винт закреплён в люке обслуживания.

Снимите люк обслуживания с iMac.

Стеклянная панель прикреплена к передней рамке четырнадцатью магнитами по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы закрепить присоски, которые мы продаём, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стекла. Лёгким прижимом присоски к стеклу поднимите подвижную ручку до тех пор, пока она не станет параллельна другой ручке.

Если присоски не прилипают, попробуйте очистить поверхность стекла и присоски мягким растворителем.

Осторожно потяните стеклянную панель прямо вверх, чтобы снять её с iMac.

Стеклянная панель имеет несколько фиксирующих штифтов по периметру. Во избежание срыва этих штифтов с панели, при снятии тяните только строго вверх.

Тщательно очистите ЖК-дисплей и внутреннюю сторону стеклянной панели перед установкой, так как отпечатки пальцев или пыль внутри будут заметны при включённом дисплее.

При установке стекла убедитесь, что между стеклом и рамкой ничего нет. Попавшие туда кабели могут быть повреждены или треснуть стекло.

Снимите следующие 12 винтов, крепящих переднюю рамку к заднему корпусу:

Восемь винтов T8 Torx длиной 13 мм.

Четыре винта T8 Torx длиной 25 мм.

На 24" iMac Intel модели A1225 два винта в центре снизу — длинные (26 мм), четыре по бокам (по два с левой и правой стороны) — средние (18 мм), а оставшиеся 6 (четыре сверху, два в нижних углах) — короткие (14 мм).

Передняя рамка всё ещё прикреплена к iMac микрофонным кабелем.

Осторожно поднимите переднюю рамку за верхний край от заднего корпуса.

Когда верхний край передней рамки освободится от заднего корпуса, поверните рамку в сторону подставки и снимите её с заднего корпуса.

Поверните переднюю рамку от остальной части устройства и положите её над верхним краем iMac.

При установке передней рамки начните с нижнего края и убедитесь, что он заподлицо с задним корпусом, прежде чем опускать верхний край на iMac.

Отсоедините разъём микрофонного кабеля, при необходимости удалив липкую ленту.

Чтобы передняя рамка правильно села, аккуратно уложите микрофонный кабель и разъём в пустоту рядом с платой камеры.

Удалите два винта T6 Torx длиной 5,3 мм, фиксирующие разъём ЖК-дисплея.

Крепко возьмитесь за язычок разъёма в верхней части и потяните его прямо вверх, вынимая из гнезда.

Убедитесь, что вы тянете за язычок, а не за провод разъёма.

Снимите восемь винтов T8 Torx, крепящих панель дисплея к заднему корпусу.

Показанный iMac — 20" модель, но расположение винтов должно быть примерно таким же.

Положите руки по обе стороны внизу панели дисплея и поднимите её настолько, чтобы можно было добраться до разъёмов внутри.

Не пытайтесь полностью снять панель дисплея, она всё ещё подключена к остальной части устройства.

Держа панель дисплея поднятой одной рукой, найдите и извлеките разъём кабеля термодатчика дисплея.

Держа панель дисплея поднятой, двумя пальцами сильно нажмите на разъём кабеля питания, выдавливая его из гнезда.

Будьте очень осторожны, не прикасайтесь к открытой стороне блока питания, чтобы избежать удара током от большого числа конденсаторов на другой стороне платы.

Поднимите и снимите панель дисплея с устройства.

Начните с выполнения отличного руководства Джеффа Диксона со шага 2 по шаг 9.

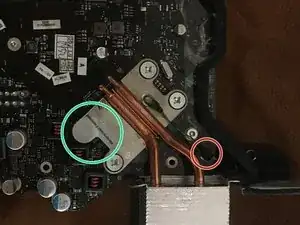

Удалите гарантийные наклейки.

Отключите датчик температуры процессора.

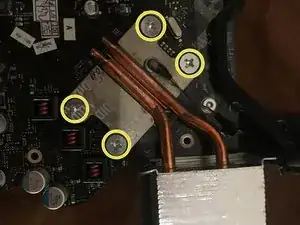

Снимите четыре винта Philips #2.

Переверните плату логики.

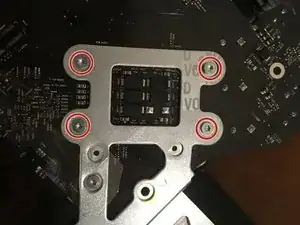

Отверните и снимите четыре винта Torx 8.

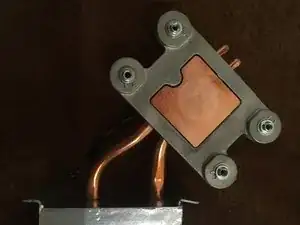

Удалите термопасту микрофибровой тканью, смоченной в спиртовом растворе.

Держитесь подальше от электронных компонентов во время очистки.

Поверните фиксирующий винт на полоборота (против часовой стрелки).

Фиксатор должен слегка отдвинуться назад.

Осторожно поднимите старый процессор вертикально и выньте его.

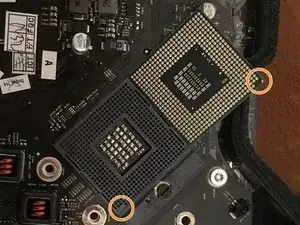

Совместите разъём и новый процессор по срезанному углу.

Осторожно опустите процессор в его разъём.

Не прикладывайте силу — он должен легко вставляться в разъём.

Зафиксируйте процессор, повернув фиксирующий винт на пол-оборота по часовой стрелке.

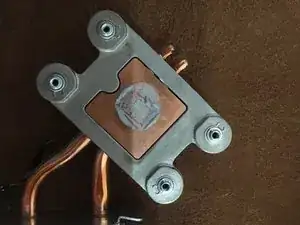

Нанесите небольшое количество термопасты в центр процессора.

При повторной установке радиатора аккуратно сожмите его, чтобы равномерно распределить термопасту.
