Замена дисплейной панели iMac Intel 24" EMC 2267

Положите iMac лицевой стороной вниз на стол так, чтобы нижний край был обращён к вам.

Ослабьте один винт с крестообразным шлицем в центре крышки доступа.

Этот винт закреплён в крышке доступа.

Снимите крышку доступа с iMac.

Стеклянная панель фиксируется на передней рамке четырнадцатью магнитами по периметру.

Прикрепите два присоски к противоположным углам стеклянной панели.

Чтобы закрепить продаваемые нами присоски, сначала расположите присоску так, чтобы подвижная рукоятка была параллельна поверхности стекла. Лёгким нажатием прижмите присоску к стеклу, затем поднимите подвижную рукоятку, пока она не станет параллельна другой рукоятке.

Если присоски не прилипают, попробуйте очистить и стеклянную панель, и присоску мягким растворителем.

Осторожно потяните стеклянную панель прямо вверх, снимая её с iMac.

Стеклянная панель имеет несколько установочных штифтов по периметру. Чтобы не сорвать эти штифты со стекла, при снятии тяните исключительно прямо вверх.

Тщательно очистите ЖК-экран и внутреннюю поверхность стеклянной панели перед повторной установкой, так как отпечатки пальцев или пыль, оказавшиеся внутри, будут заметны при включённом дисплее.

При установке стекла убедитесь, что между стеклом и рамой нет посторонних предметов. Попавшие внутрь провода могут быть повреждены или привести к трещинам в стекле.

Снимите следующие 12 винтов, фиксирующих переднюю рамку к заднему корпусу:

Восемь T8 Torx, длиной 13 мм.

Четыре T8 Torx, длиной 25 мм.

В 24" iMac Intel модели A1225 два центральных нижних винта длинные (26 мм), четыре по бокам (по двум слева и двум справа) — средние (18 мм), а остальные 6 (четыре сверху и два в нижних углах) — короткие (14 мм).

Передняя рамка всё ещё прикреплена к iMac кабелем микрофона.

Осторожно приподнимите переднюю рамку за верхний край, отсоединяя её от заднего корпуса.

Когда верхний край передней рамки освободится от заднего корпуса, поверните рамку в сторону подставки и снимите её с заднего корпуса.

Поверните переднюю рамку от остальной части устройства и положите её над верхним краем iMac.

При повторной установке передней рамки начните с нижнего края и убедитесь, что он заподлицо с задним корпусом, прежде чем опускать верхний край на iMac.

Отключите разъём кабеля микрофона, при необходимости удалив ленту.

Чтобы передняя рамка плотно прилегала, аккуратно уложите кабель микрофона и его разъём в нишу рядом с платой камеры.

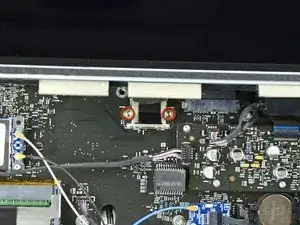

Снимите два винта T6 Torx длиной 5,3 мм, фиксирующие разъём ЖК-экрана.

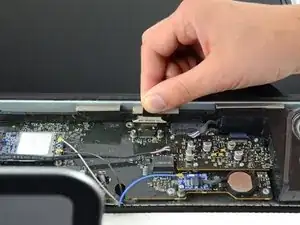

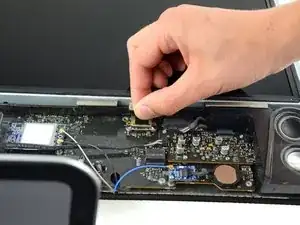

Плотно возьмитесь за выдвижную петлю сверху разъёма и потяните её прямо вверх, чтобы извлечь из гнезда.

Убедитесь, что вы тянете за петлю, а не за кабель разъёма.

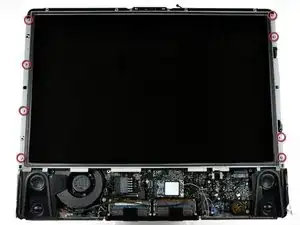

Снимите восемь винтов T8 Torx, фиксирующих дисплейную панель к заднему корпусу.

Показанный iMac — 20" модель, но расположение винтов должно быть примерно таким же.

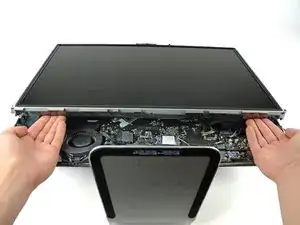

Расположите руки по обе стороны внизу дисплейной панели и приподнимите её настолько, чтобы получить доступ к разъёмам внутри.

Не пытайтесь полностью снять дисплейную панель — она всё ещё подключена к остальной части устройства.

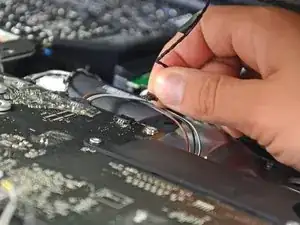

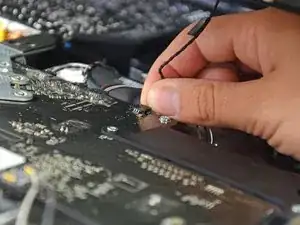

Держась за панель одной рукой, найдите и отсоедините кабель термодатчика дисплея от его разъёма.

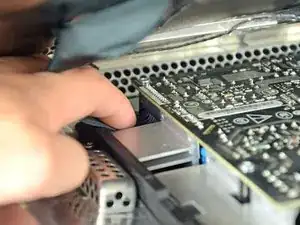

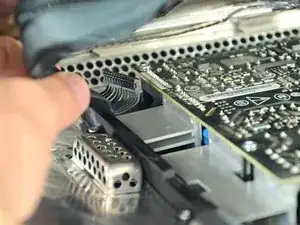

Продолжая поддерживать дисплейную панель, двумя пальцами осторожно нажмите вниз на разъём кабеля блока питания и извлеките его из гнезда.

Будьте очень осторожны, не прикасайтесь к открытой стороне блока питания, чтобы избежать удара электрическим током от множества крупных конденсаторов на другой стороне платы.

Поднимите и извлеките дисплейную панель из устройства.
