Замена оптического привода iMac Intel 24" EMC 2134 и 2211

Используйте это руководство для замены оптического привода.

Шаг 1

Ослабьте один винт с крестообразным шлицем в центре сервисной крышки.

Этот винт зафиксирован в сервисной крышке.

Снимите сервисную крышку с iMac.

Шаг 2

Стеклянная панель прикреплена к передней рамке четырнадцатью магнитами по периметру.

Прилепите две присоски к противоположным углам стеклянной панели.

Чтобы установить наши присоски, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стекла. Легко прижимая присоску к стеклу, поднимите подвижную ручку, пока она не станет параллельна другой ручке.

Если присоски отказываются держаться, попробуйте очистить стеклянную панель и присоски мягким растворителем, например Windex.

Шаг 3

Аккуратно потяните стеклянную панель прямо вверх, снимая её с iMac.

На стеклянной панели по периметру расположены несколько установочных штифтов. Чтобы не срезать эти штифты со стекла, при снятии тяните только строго вверх.

Тщательно очистите ЖК-панель и внутреннюю поверхность стекла перед повторной установкой, так как любые отпечатки пальцев или пыль, попавшие внутрь, будут заметны при включённом дисплее.

Шаг 4

Снимите следующие 12 винтов, крепящих переднюю рамку к задней крышке:

Восемь винтов T8 Torx, 13 мм

Четыре винта T8 Torx, 25 мм

В зависимости от модели у вас могут быть винты разной длины:

Шесть винтов T8 Torx, 13 мм

Четыре винта T8 Torx, 25 мм

Два винта T8 Torx, 35 мм

Шаг 5

Передняя рамка всё ещё прикреплена к iMac кабелем микрофона.

Аккуратно приподнимите переднюю рамку за верхний край, отсоединив её от задней крышки. Помогает лёгкое надавливание большим пальцем на углы дисплея.

Когда верхний край передней рамки освободится от задней крышки, поверните рамку в сторону подставки и снимите её с задней крышки.

При повторной установке передней рамки начинайте с нижнего края и убедитесь, что он заподлицо с задней крышкой, прежде чем опустить верхний край на iMac.

Шаг 6

Отключите разъём кабеля микрофона, при необходимости удалив ленту.

Чтобы передняя рамка корректно легла на место, уложите кабель и разъём микрофона в выемку рядом с платой камеры.

Шаг 7

Отключите датчик температуры ЖК-панели, вытащив разъём прямо из гнезда на плате логики.

При необходимости освободите кабель датчика температуры ЖК-панели из зазора за платой логики.

Шаг 8

Снимите два винта T6 Torx, 5.3 мм, крепящие кабель передачи данных дисплея к плате логики.

Шаг 9

Отключите разъём кабеля передачи данных дисплея от гнезда на плате логики, потянув прикреплённую пластиковую язычок к себе и от iMac.

Шаг 10

Перед снятием ЖК-панели положите iMac на стол, чтобы она не упала.

Снимите восемь винтов T8 Torx, 12 мм, крепящих панель дисплея к задней крышке.

Поднимите правую сторону панели дисплея на несколько сантиметров от iMac.

Не поднимайте ЖК-панель полностью; она всё ещё подключена шлейфами к внутренним компонентам.

Шаг 11

Приподняв ЖК-панель, отключите кабель ЖК-панели, потянув его вниз.

Кабель ЖК-панели прикреплён к нижней части блока питания; будьте осторожны, куда кладёте пальцы, чтобы не получить удар от конденсатора.

При сборке может быть удобнее удалить блок питания, подключить кабель питания ЖК-панели, а затем установить блок питания обратно.

Альтернативно, кабель питания ЖК-панели можно отключить от самой ЖК-панели, а не от блока питания.

Шаг 12

Продолжайте приподнимать ЖК-панель с правой стороны.

Снимите ЖК-панель.

Шаг 13

При необходимости снимите кусочки ленты, закрепляющие кабели датчиков температуры жёсткого диска/оптического привода в iMac.

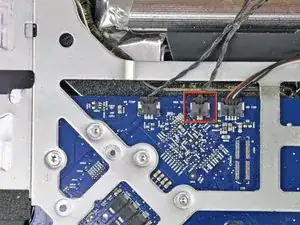

Отключите разъём датчика температуры оптического привода от платы логики, потянув его в сторону верхней части iMac.

Шаг 14

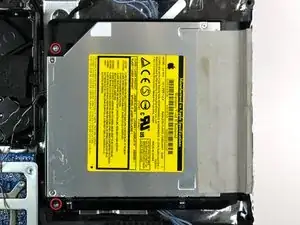

Снимите два мелкозернистых винта T10 Torx, 7 мм, крепящих оптический привод к задней крышке.

Шаг 15

Поднимите свободный край оптического привода слегка из задней крышки.

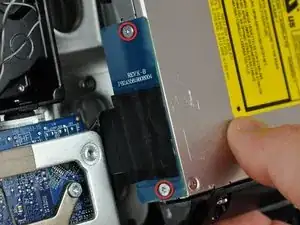

Снимите два винта T6 Torx, 3.5 мм, крепящие разъём оптического привода к приводу.

Шаг 16

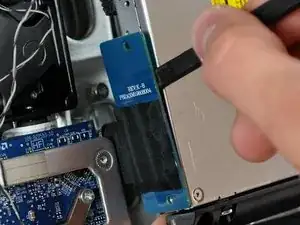

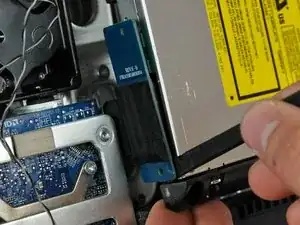

Вставьте плоский конец лопатки между разъёмом оптического привода и корпусом привода.

Поверните лопатку, чтобы отделить разъём от оптического привода.

Возможно, потребуется работать с чередующихся сторон разъёма, пока он полностью не отключится.

Шаг 17

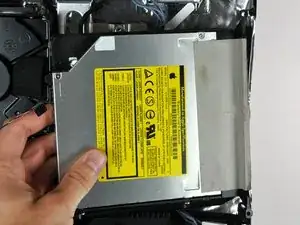

Поднимите оптический привод из задней крышки и оттяните его от боковой стороны задней крышки, чтобы освободить полосу противопомеховой ленты (EMI), прикреплённую к его поверхности.

Термический датчик оптического привода по-прежнему прикреплён к нижней стороне оптического привода.

Шаг 18

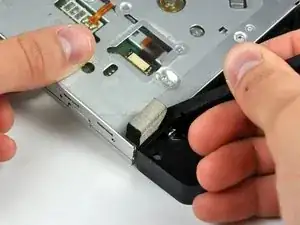

При необходимости удалите кусочек пенопластовой ленты, закрывающей термический датчик оптического привода.

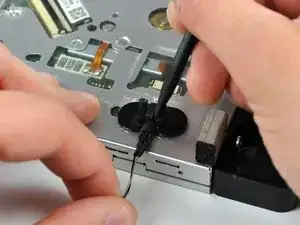

Чтобы снять термический датчик оптического привода, подденьте кончиком лопатки центральный язычок скобы датчика, одновременно слегка натягивая кабель датчика.

Если ваш датчик приклеен к оптическому приводу, перейдите к следующему шагу.

Шаг 19

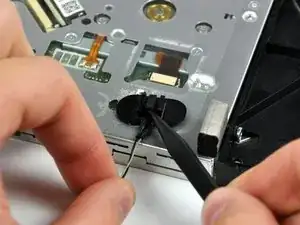

Используйте плоский конец лопатки, чтобы отжать скобу термического датчика оптического привода от клея, которым она прикреплена к приводу.

Если клей загрязнён или не будет держаться на новом оптическом приводе, поместите двусторонний скотч под две полукруглые «уши» скобы датчика.

Шаг 20

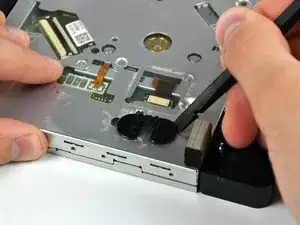

С помощью лопатки удалите небольшой кусочек EMI-пены с нижней части оптического привода.

Не забудьте перенести его на новый оптический привод.

Шаг 21

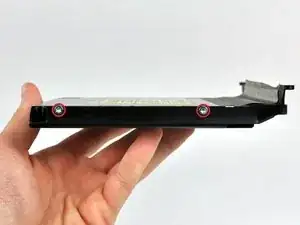

Снимите по два винта T10 Torx 6.5 мм с обеих сторон оптического привода (всего четыре винта).

Шаг 22

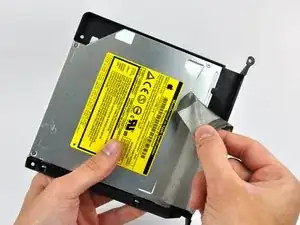

Отделите полосу EMI-ленты от оптического привода.

Не забудьте перенести её на новый оптический привод.

Шаг 23

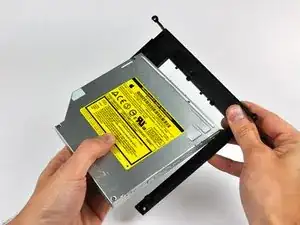

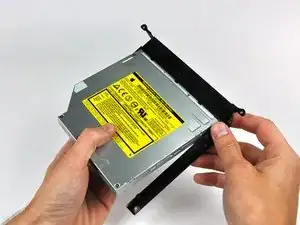

Небольшим поворотом отведите скобу оптического привода от самого привода.

Оттяните скобу оптического привода от открытого конца привода, следя за тем, чтобы не зацепить защёлки.

Если диск или что‑то ещё застряло внутри оптического привода, у нас есть руководство, как это исправить.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.
