iMac Intel 24" EMC 2267 Замена жесткого диска

Положите iMac лицевой частью вниз на стол так, чтобы нижний край был повернут к Вам.

Ослабьте один винт с крестовой шлицевой головкой в центре дверцы доступа.

Этот винт закреплён в дверце доступа.

Снимите дверцу доступа с iMac.

Стеклянная панель прикреплена к передней рамке четырнадцатью магнитами по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы закрепить продаваемые нами присоски, сначала расположите присоску так, чтобы подвижная рукоятка была параллельна поверхности стеклянной панели. Лёгким нажатием прижмите присоску к стеклу и затем поднимите подвижную рукоятку до параллельного положения с другой рукояткой.

Если присоски не прилипают, попробуйте очистить стеклянную панель и присоску мягким растворителем.

Осторожно потяните стеклянную панель прямо вверх, чтобы снять её с iMac.

Стеклянная панель имеет несколько фиксирующих штифтов по периметру. Во избежание срыва этих штифтов со стекла, снимайте панель только тянущими движениями строго вверх.

Тщательно очистите ЖК-панель и внутреннюю сторону стеклянной панели перед повторной установкой, так как отпечатки пальцев или пыль, попавшие внутрь, будут заметны при включённом дисплее.

При возвращении стекла убедитесь, что между стеклом и рамкой ничего не зажатo. Попавшие кабели могут повредиться или расколоть стекло.

Удалите следующие 12 винтов, крепящих переднюю рамку к задней части корпуса:

Восемь винтов T8 Torx длиной 13 мм.

Четыре винта T8 Torx длиной 25 мм.

На 24" iMac Intel модели A1225 два нижних центральных винта длинные (26 мм), четыре по бокам (по два слева и справа) — средние (18 мм), а оставшиеся 6 (четыре вверху, два в нижних углах) — короткие (14 мм).

Передняя рамка всё ещё подключена к iMac кабелем микрофона.

Осторожно приподнимите переднюю рамку за верхний край от задней части корпуса.

Как только верхний край передней рамки освободится от задней части корпуса, поверните рамку в направлении подставки и снимите её с задней части корпуса.

Поверните переднюю рамку от остальной части устройства и положите её над верхним краем iMac.

При повторной установке передней рамки начните с нижнего края и убедитесь, что он заподлицо с задней частью корпуса, прежде чем опускать верхний край на iMac.

Отключите разъём кабеля микрофона, при необходимости удалив ленту.

Чтобы передняя рамка села правильно, уложите кабель микрофона и его разъём в выемку рядом с платой камеры.

Снимите два винта T6 Torx длиной 5.3 мм, крепящих разъём ЖК-панели.

Крепко схватите вытягивающую петлю на верхней части разъёма и потяните её прямо вверх, чтобы вынуть из порта.

Убедитесь, что вы тянете за петлю, а не за провод разъёма.

Снимите восемь винтов T8 Torx, крепящих панель дисплея к задней части корпуса.

Показанный iMac — 20" модель, но расположение винтов должно быть примерно таким же.

Разместите руки по обе стороны у нижней части панели дисплея и приподнимите её настолько, чтобы добраться до разъёмов внутри.

Не пытайтесь полностью снять панель дисплея, так как она всё ещё подключена к остальной части устройства.

Держа панель дисплея одной рукой приподнятой, найдите и отсоедините кабель термодатчика дисплея от его разъёма.

Все ещё удерживая панель дисплея приподнятой, сдвиньте двумя пальцами вниз разъём кабеля блока питания, чтобы вынуть его из гнезда.

Будьте очень осторожны, чтобы не касаться оголённой стороны блока питания — во избежание удара электрическим током от большого числа крупных конденсаторов на другой стороне платы.

Поднимите и снимите панель дисплея с устройства.

Чтобы снять кронштейн жёсткого диска, сожмите середину к корпусу жёсткого диска и поверните верхний левый край к себе.

После освобождения левого края поверните кронштейн в сторону правого края жёсткого диска.

Поднимите кронштейн жёсткого диска прямо вверх и снимите с шасси.

Если имеется, снимите маленький кусок ленты, закрывающий кабели термодатчиков жёсткого диска и оптического привода.

Осторожно потяните кабель термодатчика жёсткого диска прямо от его разъёма на плате логики.

При снятии этого разъёма полезно использовать большие пальцы, чтобы сдвинуть выступы по обе стороны разъёма к верхней части iMac.

Поверните верхнюю часть накопителя к себе, затем поднимите жёсткий диск прямо вверх, снимая его с нижних штырей.

Жёсткий диск всё ещё подключён через SATA-кабели.

При повторной установке жёсткого диска следите, чтобы резиновые втулки не прошли через отверстия в корпусе вместе с нижними штырями жёсткого диска — их извлечение может потребовать снятия логической платы.

Вставьте плоский конец лопатки между кабелем данных SATA и краем жёсткого диска.

Поверните лопатку, чтобы разъединить кабель данных SATA и жёсткий диск.

Отсоедините кабель данных SATA от жёсткого диска.

Повторите эту процедуру для кабеля питания SATA.

Выньте жёсткий диск из iMac, следя за кабелем термодатчика, который может зацепиться.

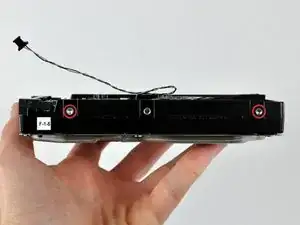

Снимите два винта Torx T8 и прикреплённые к ним резиновые втулки с жёсткого диска.

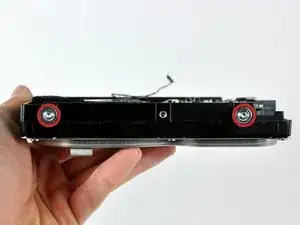

Удалите два штыря Torx T8 со стороны жёсткого диска, ближайшей к разъёмам питания и данных.

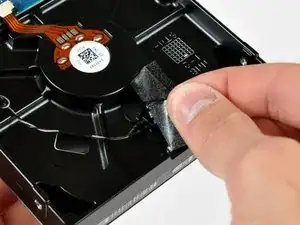

Отклейте кусочек поролоновой ленты, закрывающий термодатчик жёсткого диска.

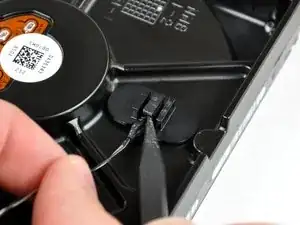

Чтобы снять термодатчик жёсткого диска, используйте острый конец лопатки, чтобы приподнять центральный язычок кронштейна термодатчика, одновременно слегка натягивая кабель термодатчика.

Если термодатчик приклеен к жёсткому диску, перейдите к следующему шагу.

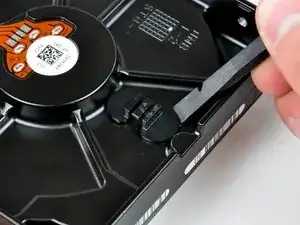

Используйте плоский конец лопатки, чтобы поддеть кронштейн термодатчика жёсткого диска и оторвать его от клея, прикрепляющего его к жёсткому диску.

Если клей загрязнится или не будет прилипать к новому жёсткому диску, поместите двухсторонний скотч под два полукруглых ушка кронштейна термодатчика.

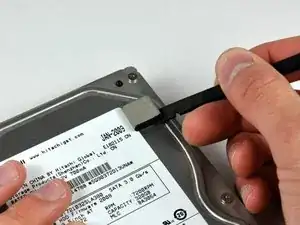

С помощью лопатки удалите небольшой кусочек EMI-поролона с верхней части жёсткого диска.

Не забудьте перенести его на новый жёсткий диск.

Если вы устанавливаете новый жёсткий диск, у нас есть руководство по установке OS X, чтобы быстро начать работу.
