Установка второго накопителя в iMac Intel 24" EMC 2267

Положите iMac лицевой стороной вниз на стол так, чтобы нижний край был обращён к Вам.

Ослабьте один винт с крестовой головкой в центре отсека доступа.

Этот винт зафиксирован в крышке отсека доступа.

Снимите крышку отсека доступа с iMac.

Стеклянная панель закреплена на передней рамке четырнадцатью магнитами по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы закрепить присоски, которые мы продаём, сначала разместите присоску так, чтобы подвижная ручка была параллельна поверхности стекла. Лёгким нажатием удерживая присоску на стекле, поднимите подвижную ручку до параллельного положения рядом с другой ручкой.

Если присоски не прилипаются, попробуйте очистить стеклянную панель и присоску мягким растворителем.

Аккуратно потяните стеклянную панель прямо вверх, чтобы снять её с iMac.

У стеклянной панели по периметру есть несколько фиксирующих штифтов. Чтобы не сломать эти штифты, при снятии тяните только строго вверх.

Тщательно очистите ЖК-экран и внутреннюю сторону стеклянной панели перед установкой, так как любые отпечатки или пыль, попавшие внутрь, будут заметны при включённом дисплее.

При установке стекла убедитесь, что между стеклом и рамой ничего нет. Попавшие туда кабели могут быть повреждены или треснуть стекло.

Снимите следующие 12 винтов, которые крепят переднюю рамку к задней части корпуса:

Восемь винтов T8 Torx длиной 13 мм.

Четыре винта T8 Torx длиной 25 мм.

В 24" iMac Intel модели A1225 два винта по центру снизу длинные (26 мм), четыре по бокам (по два слева и справа) средней длины (18 мм), а оставшиеся 6 (четыре сверху, два в нижних углах) короткие (14 мм).

Передняя рамка всё ещё соединена с iMac кабелем микрофона.

Аккуратно приподнимите переднюю рамку за верхний край, отделяя её от задней части корпуса.

Когда верхний край передней рамки освободится от задней части корпуса, поверните рамку в сторону подставки и снимите её с задней части корпуса.

Поверните переднюю рамку от корпуса и положите её выше верхнего края iMac.

При установке передней рамки начните с нижнего края и убедитесь, что он ровно прилегает к задней части корпуса, прежде чем опустить верхний край на iMac.

Отключите разъём кабеля микрофона, при необходимости удалив ленту.

Чтобы передняя рамка правильно села, аккуратно уложите кабель микрофона и разъём в пустоту рядом с платой камеры.

Снимите два винта T6 Torx длиной 5,3 мм с разъёма ЖК-экрана.

Крепко возьмитесь за язычок разъёма сверху и потяните его прямо вверх, вынимая из гнезда.

Убедитесь, что вы тянете за язычок, а не за кабель разъёма.

Снимите восемь винтов T8 Torx, которые крепят панель дисплея к задней части корпуса.

Показанный iMac — 20" модель, но расположение винтов должно быть примерно таким же.

Разместите руки по обе стороны снизу панели дисплея и приподнимите её так, чтобы получить доступ к разъёмам внутри.

Не пытайтесь полностью снять панель дисплея — она всё ещё соединена с остальной частью устройства.

Держась одной рукой за панель дисплея, найдите и отключите кабель термодатчика дисплея от его разъёма.

Держа панель дисплея приподнятой, двумя пальцами энергично нажмите вниз на разъём кабеля питания, выталкивая его из гнезда.

Будьте очень осторожны, не прикасайтесь к открытой стороне блока питания, чтобы избежать поражения электричеством от больших конденсаторов на обратной стороне платы.

Поднимите и снимите панель дисплея с устройства.

Снимите ленту, удерживающую оптический привод на месте.

Снимите два винта T10 Torx длиной 7,1 мм.

Крепко возьмитесь за разъём оптического привода и потяните его прямо из оптического привода.

Удалите оптический привод из устройства.

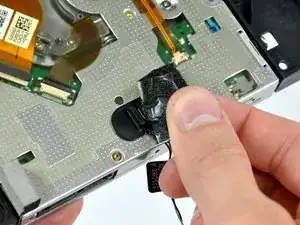

Снимите кусок вспененной ленты, закрывающий термодатчик оптического привода.

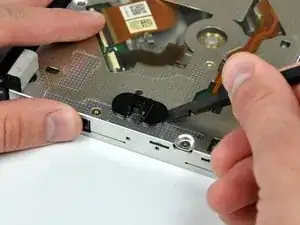

Чтобы снять термодатчик оптического привода, подденьте кончиком лопатки центральный язычок кронштейна датчика, одновременно слегка натягивая кабель термодатчика.

Если термодатчик приклеен к оптическому приводу, перейдите к следующему шагу.

Используйте плоский конец лопатки, чтобы приподнять кронштейн термодатчика оптического привода от клея, фиксирующего его к оптическому приводу.

Если клей загрязнится или не будет держаться на новом оптическом приводе, поместите двусторонний скотч под два полукруглых ушка кронштейна термодатчика.

С помощью лопатки удалите небольшой кусочек EMI-пены с нижней части оптического привода.

Не забудьте перенести его на новый привод.

Снимите EMI-ленту с оптического привода.

Не забудьте перенести её на новый оптический привод.

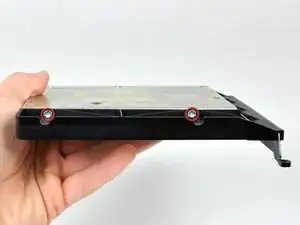

Удалите по два винта Torx T10 с обеих сторон оптического привода (всего четыре винта).

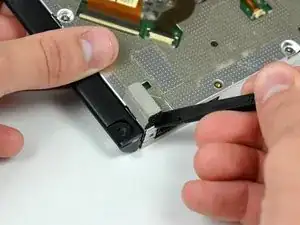

Используйте кончик лопатки, чтобы выдавить защёлки кронштейна оптического привода из их пазов на нижней части привода.

Поверните кронштейн оптического привода слегка от привода.

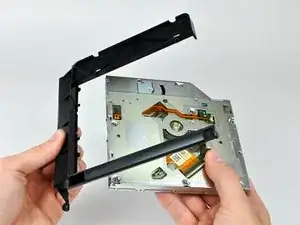

Оттяните кронштейн от открытого конца привода, следя за защёлками, которые могут застрять.

Если в оптическом приводе застрял диск или что-то ещё, у нас есть руководство по ремонту здесь.

Удалите три винта Phillips 3,0 мм с корпуса оптического отсека.

Начиная с левого края, аккуратно раздвиньте корпус оптического отсека.

Продолжайте раздвигать две половинки корпуса, пока они не разойдутся.

Удалите два винта Phillips 3,0 мм, закрепляющие лицевую панель в корпусе оптического отсека.

Поднимите чёрную пластиковую лицевую панель из корпуса оптического отсека.

Лицевая панель и два винта Phillips, которые её удерживали, больше не понадобятся. Отложите эти детали, если в будущем захотите вернуть лицевую панель в корпус.

Соберите корпус оптического отсека без лицевой панели, вновь используя первоначальные три винта Phillips 3,0 мм для его фиксации.

Снимите пластиковый позиционер с корпуса для жёсткого диска оптического отсека, нажав на одну из защёлок с любой стороны и подняв его вверх и наружу из корпуса.

Убедитесь, что разъёмы жёсткого диска направлены вниз перед установкой его в корпус.

Осторожно поместите жёсткий диск в слот корпуса для диска.

Удерживая корпус одной рукой, другой рукой плотно вставьте жёсткий диск в разъёмы корпуса.

Когда жёсткий диск будет закреплён, вставьте пластиковый позиционер, удерживая диск прижатым к дну корпуса.

Подключите любые кабели, которые вы сняли с оригинального оптического привода, к корпусу оптического отсека.
