Замена порта MagSafe в MacBook Pro 14" 2021

Полностью выключите и отключите MacBook Pro от сети перед началом работы. Закройте экран и переверните весь ноутбук дном вверх.

С помощью отвёртки P5 Pentalobe извлеките восемь винтов, удерживающих нижнюю крышку:

Четыре винта длиной 9.3 мм

Четыре винта длиной 5 мм

В ходе ремонта отслеживайте каждый винт и следите, чтобы он возвращался на то же самое место, откуда был извлечён, чтобы избежать повреждения устройства.

Приложите присоску у переднего края нижней крышки, между отверстиями под винты.

Подтяните за присоску, чтобы создать небольшой зазор под нижней крышкой.

Вставьте монтажную лопатку в созданный зазор.

Проведите лопатку вокруг ближайшего угла, затем до середины боковой стороны MacBook Pro.

Это отпустит первый из скрытых защёлков, удерживающих нижнюю крышку. Вы должны почувствовать и услышать, как защёлок отщёлкивается.

Повторите предыдущий шаг с другой стороны, используя монтажную лопатку для освобождения второго защёлка.

Скользящие защёлки вдоль заднего края MacBook дополнительно фиксируют нижнюю крышку. Отделение этих защёлков может потребовать значительной силы — подумайте о перчатках, чтобы защитить руки от острых кромок нижней крышки.

Наклонно тяните нижнюю крышку от заднего края, по одному углу за раз, чтобы разомкнуть скользящие защёлки.

Держите нижнюю крышку плоско относительно MacBook. Не тяните вверх, пока крышка полностью не отделится.

Снимите нижнюю крышку.

Чтобы установить нижнюю крышку обратно:

Положите её и совместите скользящие защёлки с задним краем MacBook. Нажмите вниз на нижнюю крышку и сдвиньте её в сторону заднего края, чтобы зафиксировать защёлки.

Когда одна сторона зафиксируется, она может сместить другую сторону из выравнивания. Проверяйте обе стороны при надавливании.

Когда задние углы нижней крышки будут зафиксированы и заподлицо с рамкой, нажмите вдоль середины нижней крышки, чтобы зафиксировать четыре оставшихся защёлка.

Вы услышите и почувствуете, как каждый защёлок щёлкает на место.

Отодвиньте любую ленту, закрывающую разъём кабеля данных платы аккумулятора на логической плате.

Используйте лопатку, чтобы аккуратно приподнять фиксирующую защелку на ZIF‑разъёме для кабеля данных платы аккумулятора.

Отключите кабель данных платы аккумулятора, выдвинув его из гнезда на логической плате.

С помощью отвёртки T3 Torx извлеките два винта длиной 2.1 мм, которые фиксируют кронштейн кабеля трекпада на логической плате.

С помощью пинцета или пальцами снимите кронштейн кабеля трекпада.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить пресс‑разъём кабеля трекпада, закреплённый на логической плате.

Чтобы снова подключить пресс‑разъёмы, подобные этому, аккуратно выровняйте и нажмите одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте в середине. Если разъём будет неверно выровнен, контакты могут перегнуться и получить необратимое повреждение.

Кабель трекпада слегка приклеен к корпусу.

Отделите кабель трекпада от устройства, аккуратно разъединив клей.

Отогните любую ленту, закрывающую разъём кабеля данных платы аккумулятора под большим плоским винтом.

Используйте лопатку, чтобы аккуратно приподнять фиксирующую защелку на ZIF‑разъёме для кабеля данных платы аккумулятора.

Отсоедините кабель данных платы аккумулятора, выдвинув его из гнезда на плате аккумулятора.

Кабель данных платы батареи слабо приклеен к корпусу устройства.

Подденьте участки с клеем тупоконечными пинцетами, чтобы отделить кабель от корпуса.

Снимите кабель данных платы батареи.

Используйте отвертку Torx T5, чтобы снять винт с широкой головкой 3,8 мм, фиксирующий разъём питания батареи.

Используйте плоский конец лопатки, чтобы приподнять разъём батареи от платы батареи и отключить батарею.

Поднимите разъём достаточно высоко, чтобы он случайно не соприкоснулся во время ремонта, но не более чем на 45 градусов, чтобы не повредить его петлю.

Для дополнительной безопасности поместите преграду, например кусочек игральной карты, между разъёмом и платой.

Используйте отвертку Torx T3, чтобы снять три винта 2,1 мм, фиксирующие кронштейн антенны и крышку коаксиального кабеля к раме.

Снимите крышку над коаксиальными кабелями планки антенны с помощью пинцета или пальцами.

Используйте острый конец лопатки, чтобы поддеть и отключить коаксиальный кабель планки антенны.

Повторите для двух других кабелей.

При сборке их иногда сложно снова подключить. Держите каждый разъём на месте над гнездом и нажмите вниз плоским концом лопатки — разъём должен защёлкнуться.

Используйте отвертку Torx T3, чтобы снять четыре винта 2,1 мм, фиксирующие крышки кабелей экрана.

Снимите две крышки кабелей экрана с платы логики с помощью пинцета или пальцев.

Используйте плоский конец лопатки, чтобы приподнять и отключить правые зажимные разъёмы кабелей экрана, закреплённые на плате логики.

Повторите предыдущую операцию отсоединения для оставшегося зажимного разъёма в верхнем левом углу платы логики.

Не подденьте близлежащие поверхностно-монтируемые компоненты рядом с зажимным разъёмом.

Отклейте любую ленту, покрывающую разъём кабеля микрофона.

Используйте лопатку, чтобы аккуратно приподнять фиксирующую планку ZIF-разъёма кабеля микрофона.

Отключите кабель микрофона, сдвинув его из гнезда на плате логики.

Используйте отвертку Torx T3, чтобы снять девять винтов 2,1 мм, фиксирующих правые крышки кабелей к раме:

Снимите пять правых крышек кабелей с помощью пинцета или пальцев.

Отклейте любую ленту, покрывающую правый кабель динамика.

Используйте лопатку, чтобы аккуратно приподнять фиксирующую планку ZIF-разъёма правого кабеля динамика.

Отключите правый кабель динамика, сдвинув его из гнезда на плате логики.

Используйте лопатку, чтобы приподнять и отключить зажимной разъём разъёма для наушников.

Используйте лопатку, чтобы приподнять и отключить зажимные разъёмы правых портов USB-C.

Используйте лопатку, чтобы приподнять и отключить зажимной разъём порта MagSafe.

Используйте лопатку, чтобы приподнять и отключить зажимной разъём датчика угла крышки.

Используйте отвёртку Torx T3, чтобы вынуть четыре винта, крепящие левые крышки кабелей к рамке:

Два винта 2 мм

Два винта 2.1 мм

Используйте пинцет или пальцы, чтобы снять две левые крышки кабелей.

Отклейте ленту, закрывающую кабель левого динамика.

Используйте лопатку, чтобы аккуратно приподнять фиксирующий язычок на ZIF-разъёме кабеля левого динамика.

Отсоедините кабель левого динамика, сдвинув его из гнезда на плате.

Используйте лопатку, чтобы приподнять и отсоединить пресс-разъём левого порта USB-C.

Используйте лопатку, чтобы приподнять и отсоединить пресс-разъём датчика Touch ID в верхнем левом углу устройства.

Кабель датчика Touch ID приклеен к рамке. Если клей не разойдётся при отключении пресс-разъёма, подденьте кабель монтажной пластиной, чтобы отделить его.

Отклейте любую ленту, закрывающую разъёмы кабелей клавиатуры и подсветки клавиатуры.

Используйте лопатку, чтобы аккуратно приподнять фиксирующий язычок на ZIF-разъёмах кабелей клавиатуры.

Отсоедините кабели клавиатуры и подсветки клавиатуры, сдвинув их из гнёзд на плате.

Отклейте любую ленту, закрывающую разъём кабеля правого вентилятора.

Используйте лопатку, чтобы аккуратно приподнять фиксирующий язычок на ZIF-разъёме кабеля правого вентилятора.

Отсоедините кабель правого вентилятора, сдвинув его из гнезда на плате.

Кабель правого вентилятора слабо приклеен к плате.

Оттяните кабель вентилятора от платы пинцетом, чтобы разъединить клей.

Кабели вентиляторов чрезвычайно тонкие и легко рвутся; при изгибе инструментами действуйте осторожно.

Повторите предыдущую операцию по отсоединению и перемещению для левого вентилятора.

Снимите четыре чёрных заглушки винтов с платы.

Используйте отвёртку Torx T5, чтобы вынуть 11 винтов, крепящих плату:

Четыре винта 3.6 мм

Два винта 4.5 мм

Два винта 5.2 мм

Два винта 3.8 мм

Один винт 3.9 мм

Используйте отвёртку Torx T6, чтобы вынуть три винта, крепящие плату:

Два винта 4.7 мм

Один винт 5.7 мм

Вставьте лопатку между правой стороной платы и рамкой.

Подденьте лопаткой, чтобы освободить плату от защёлок.

Вставьте лопатку между нижней частью платы и рамкой.

Подденьте лопаткой, чтобы освободить плату от защёлок.

Аккуратно поднимите плату за правую сторону, чтобы освободить её от направляющих штифтов.

Если кажется, что она не выходит, проверьте, отключены ли все кабели.

Оттяните плату влево, чтобы освободить порты HDMI и SDXC из пазов в рамке.

Удалите плату.

При сборке выполните следующее:

Убедитесь, что все 18 разъёмов расположены над платой логики перед её закреплением в каркасе.

Если затрудняетесь с размещением разъёмов, используйте ленту, чтобы оттянуть их в сторону.

Отведите резиновые прокладки в сторону, чтобы ребра могли опуститься в свои вырезы.

При установке платы логики вставляйте левую сторону первой, чтобы правильно сориентировать порты HDMI и SDXC.

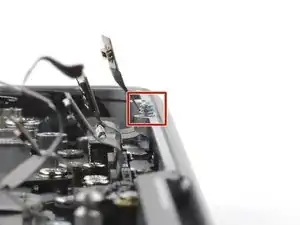

Сожмите порт HDMI пальцами, чтобы вставить его в вырез. В противном случае плата логики не сядет правильно.

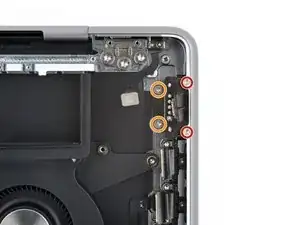

Используйте отвёртку Torx Plus 2IP, чтобы ослабить (не вынимать) два установочных винта порта MagSafe на несколько оборотов над каркасом.

В крайнем случае вы можете использовать обычную отвёртку T2 Torx, чтобы ослабить эти винты. Обязательно прикладывайте постоянное давление вниз, чтобы не повредить шлиц.

Используйте отвёртку T5 Torx, чтобы удалить два винта длиной 2,7 мм, фиксирующие порт MagSafe.

Эти винты немагнитные — будьте осторожны, чтобы не потерять их.

Снимите порт MagSafe, используя пальцы.
