MacBook Pro 14" 2021 Идентификация чипов

Apple

Apple представила свои процессоры M1 Pro/Max в MacBook Pro 2021 года. Как эти новые фирменные SoC изменили остальную кремниевую часть логической платы? Ознакомьтесь с этим руководством по идентификации чипов, чтобы узнать!

Благодарность нашему участнику сообщества C. Chin за вклад в это!

Шаг 1

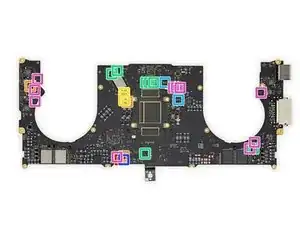

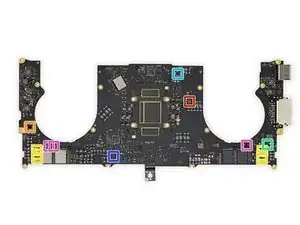

Идентификация микросхем, ч. 1:

Apple APL1103 система-на-чипе M1 Pro (SoC)

Samsung K3LKYKY0EM-ZGCP 8 ГБ LPDDR5 SDRAM память (всего 16 ГБ)

Kioxia KICM225UZ0460 128 ГБ NAND флеш-память

Apple APL1098/343S00515 управление питанием

Apple 338S00600 управление питанием

Kinetic Technologies MCDP2920 преобразователь DisplayPort–>HDMI

Genesys Logic GL9755A контроллер картридера

Шаг 2

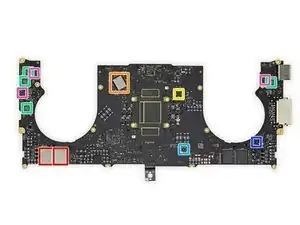

Идентификация микросхем, ч. 2:

Intel JHL8040R ретаймер Thunderbolt 4

Macronix MX25U6472F 64 Мбит последовательная NOR флеш-память

Winbond W25Q80DVUXIE 8 Мбит последовательная NOR флеш-память

Renesas RAA225701C ? синхронный понижающий преобразователь

Analog Devices LT86422 синхронный понижающий преобразователь

Texas Instruments TPS62130B понижающий преобразователь

Texas Instruments TPS62180 6 A синхронный ступенчатый преобразователь

Шаг 3

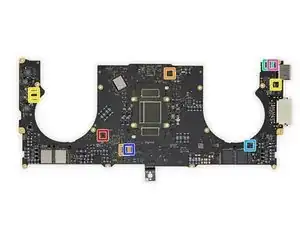

Идентификация микросхем, ч. 3:

Texas Instruments TVS2200 защита от перенапряжений

ON Semiconductor FPF2495CUCX переключатель нагрузки

Texas Instruments переключатель нагрузки (вероятно)

ON Semiconductor NCV8160AMX500TBG LDO-регулятор 250 мА / 5,0 В

Nexperia 74AVC2T45 двухбитный преобразователь/трансивер уровней напряжения

Texas Instruments SN74AXC1T45 одноразрядный шина-трансивер

Nexperia 74AUP1G07 одиночный буфер

Шаг 4

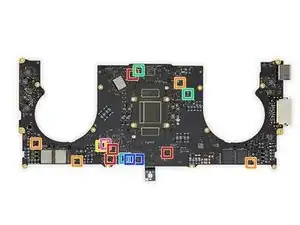

Идентификация микросхем, ч. 4:

Texas Instruments LSF0102 2-канальный многовольтный преобразователь уровней

Nexperia LSF0101 1-битный многовольтный преобразователь уровней

Texas Instruments SN74AUP2G07 двойной буфер

Texas Instruments SN74LVC1G07 одиночный буфер

Nexperia 74AUP1G17 триггер Шмитта

Nexperia 74AUP1G08 одиночный логический элемент И

Шаг 5

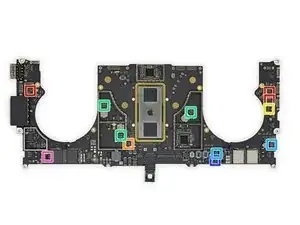

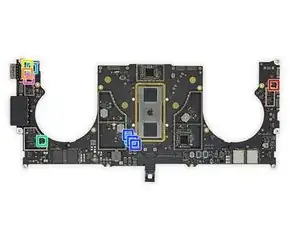

Идентификация микросхем, ч. 1:

Kioxia KICM225VF9081 128 ГБ NAND флеш-память

USI 339S00912 модуль Bluetooth/WiFi

NXP Semiconductor SN210V контроллер NFC с безопасным элементом

Texas Instruments CD3217B12 контроллер USB Type-C/Power Delivery

Renesas ISL9240 зарядное устройство для Li-Ion аккумулятора

Winbond W25Q80EWUXIE 8 Мбит последовательная NOR флеш-память

Winbond W25Q80DVUXIE 8 Мбит последовательная NOR флеш-память

Шаг 6

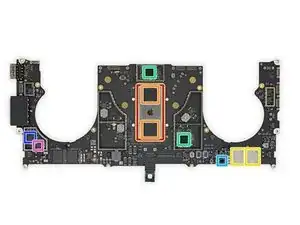

Идентификация микросхем, ч. 2:

Renesas контроллер ШИМ фаз питания

Cirrus Logic CS42L84A аудиокодек

Texas Instruments SN012776B0 аудиоусилитель

Texas Instruments TPS62130B понижающий преобразователь

Renesas RAA209100 повышающий регулятор (вероятно)

Texas Instruments LP8548B1 драйвер подсветки светодиодов

Texas Instruments TUSB2E22 USB 2.0 двойной репитер (вероятно)

Шаг 7

Идентификация микросхем, ч. 3:

Texas Instruments INA190A3 усилитель датчика тока

Texas Instruments INA190A4 усилитель датчика тока

Maxim Integrated MAX9620 операционный усилитель с входом/выходом rail-to-rail 1,5 МГц

ON Semiconductor NCS333ASQ3T2G одиночный операционный усилитель

Dialog Semiconductor смешанный сигнальный массив (вероятно)

NXP Semiconductor PCAL6416A 16-битный расширитель ввода/вывода

Analog Devices ADG1422BCPZ двойной аналоговый переключатель SPST

Шаг 8

Идентификация микросхем, ч. 4:

Texas Instruments REF3325 эталон напряжения 2,5 В

Texas Instruments TLV75801P LDO-регулятор 500 мА / регулируемый

Texas Instruments TLV75533P LDO-регулятор 500 мА / 3,3 В

Texas Instruments LP5907SNX-3.0 LDO-регулятор 250 мА / 3,0 В

ON Semiconductor NCP163BMX180TBG LDO-регулятор 250 мА / 1,8 В (вероятно)

Texas Instruments TLV70733P LDO-регулятор 200 мА / 3,3 В

Texas Instruments TPS7A201825 LDO-регулятор 200 мА / 1,825 В

Шаг 9

Идентификация микросхем, ч. 5:

Nexperia 74AVC4T774 4-разрядный трансляционный трансивер

Nexperia 74AUP1T45 трансляционный трансивер

Texas Instruments LSF0102 2-канальный многовольтный преобразователь уровней

Nexperia LSF0101 однобитный многовольтный преобразователь уровней

Nexperia 74AVC2T45 двухбитный преобразователь/трансивер уровней напряжения

Texas Instruments SN74AUP1T34 однобитный преобразователь уровней напряжения

Texas Instruments SN74AXC1T45 одноразрядный шина-трансивер

Шаг 10

Идентификация микросхем, ч. 6:

Nexperia 74AXP1T34 буфер

Nexperia 74AUP2G07 двойной буфер

Texas Instruments SN74LVC1G07 одиночный буфер

Nexperia 74AUP1G17 триггер Шмитта

Nexperia 74LVC2G32 двойной логический элемент ИЛИ

Texas Instruments SN74AUP1G32 одиночный логический элемент ИЛИ

Texas Instruments TPD4S311A защита порта USB Type-C

Шаг 11

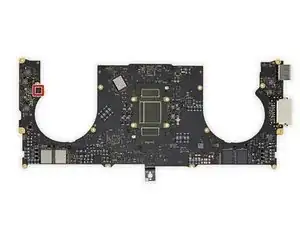

Идентификация микросхем, датчики:

Bosch Sensortec BMI282 6-осевой MEMS акселерометр/гироскоп

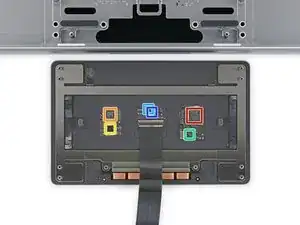

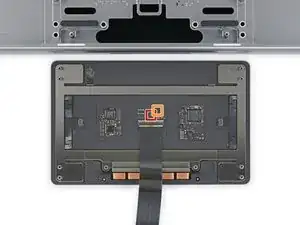

Шаг 12

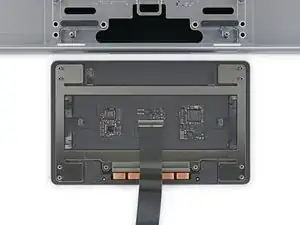

Идентификация микросхем:

STMicroelectronics STM32L4P5QG 32-битный микроконтроллер ARM Cortex-M4 с 1 МБ флеш

Broadcom BCM5976C1 контроллер тачпада

Maxim Integrated MAX11390A A/D-преобразователь (вероятно)

Monolithic Power Systems MP6519 H-мостовый регулятор тока 5 A

Texas Instruments TPS3831G18 монитор питания 1,67 В

Texas Instruments TPS22915 переключатель нагрузки
