Замена платы логики MacBook Pro 15" Unibody позднего 2008 и начала 2009 гг.

С закрытым корпусом переверните Unibody верхней частью вниз на ровную поверхность.

Надавите на рифлёную сторону защёлки крышки отсека настолько, чтобы схватить свободный край. Поднимите защёлку до вертикального положения.

Крышка отсека теперь должна быть поднята настолько, чтобы её можно было вынуть из Unibody.

Убедитесь, что защёлка крышки отсека находится в вертикальном положении перед продолжением.

Возьмитесь за полупрозрачную пластиковую петлю и поднимите аккумулятор вверх и выньте его из Unibody.

Если защёлка вдавлена, она зафиксирует аккумулятор на месте.

Снимите следующие восемь винтов, крепящих нижнюю крышку к шасси:

Один крестообразный винт 5,4 мм.

Три крестообразных винта 14 мм.

Четыре крестообразных винта 3,5 мм.

Двумя руками приподнимите и снимите нижнюю крышку с верхней части корпуса.

Снимите следующие 5 винтов, крепящих среднюю перегородку к верхней части корпуса:

Три крестообразных винта 10,5 мм.

Два крестообразных винта 3,7 мм.

Выньте среднюю перегородку из верхней части корпуса.

Снимите следующие шесть винтов, крепящих правый и левый вентиляторы к плате логики:

Четыре крестообразных винта 3,5 мм.

Два крестообразных винта 3,2 мм.

Используйте острый конец лопатки, чтобы поднять разъём правого вентилятора прямо вверх из его гнезда на плате логики.

Убедитесь, что поднимаете только сам разъём, не гнездо, иначе вы можете повредить устройство.

Полезно слегка повернуть лопатку вдоль оси под проводами шлейфа вентилятора, чтобы освободить разъём.

Снимите правый вентилятор с корпуса.

Используйте острый конец лопатки, чтобы поднять разъём левого вентилятора прямо вверх из его гнезда на плате логики.

Убедитесь, что поднимаете только сам разъём, не гнездо, иначе вы можете повредить устройство.

Полезно слегка повернуть лопатку вдоль оси под проводами шлейфа вентилятора, чтобы освободить разъём.

Снимите левый вентилятор с корпуса.

Удалите любой клей с разъёма кабеля камеры.

Отключите кабель камеры, вытянув штекер параллельно плате логики из его гнезда, не поднимайте его вверх.

Используйте лопатку, чтобы осторожно поддеть разъём оптического привода прямо вверх от его гнезда на плате логики.

При необходимости отлейте пенопластовую накладку, закрывающую разъём сабвуфера.

Плоским концом лопатки подденьте разъём сабвуфера прямо вверх от его гнезда на плате логики.

Будьте очень осторожны. Это соединение хрупкое, гнездо легко может отломиться от платы логики.

Плоским концом лопатки подденьте серебристый разъём кабеля жёсткого диска прямо вверх из его гнезда на плате логики.

Используйте лопатку, чтобы поддеть разъём трекпада прямо вверх из его гнезда на плате логики.

Кончиком лопатки поднимите фиксатор ленты инфракрасного/индикатора сна.

Вытяните шлейф инфракрасного/индикатора сна прямо из его гнезда.

Используйте лопатку, чтобы поддеть разъём индикатора уровня заряда батареи прямо вверх из его гнезда на плате логики.

Подденьте под провода кабеля, чтобы не оторвать само гнездо от платы логики.

Кончиком лопатки переверните фиксатор ленты клавиатуры.

Вытяните шлейф клавиатуры прямо из его гнезда.

При сборке убедитесь, что шлейф клавиатуры полностью вставлен обратно в ZIF-гнездо.

Кончиком лопатки переверните фиксатор шлейфа отсека ExpressCard.

Вытяните шлейф отсека ExpressCard прямо из его гнезда.

Плоским концом лопатки подденьте разъём микрофона прямо вверх из его гнезда на плате логики.

Подденьте под провода кабеля, чтобы не оторвать само гнездо от платы логики.

Возьмитесь за пластиковую тягу, зафиксированную на защёлке кабеля передачи данных дисплея, и поверните её в сторону разъёма питания компьютера.

Тяните разъём кабеля передачи данных дисплея прямо от его гнезда.

При отключении кабеля передачи данных дисплея не тяните за чёрную вкладку, зафиксированную на защёлке кабеля. Рекомендуется аккуратно покачивать кабель, одновременно прикладывая усилие, чтобы постепенно «выпроводить» разъём из гнезда.

Убедитесь, что кабель передачи данных дисплея правильно установлен в гнезде при обратной сборке. Неправильная установка приведёт к частично видимому изображению или к полному отсутствию изображения.

Найдите шлейф подсветки клавиатуры (вблизи места левого вентилятора).

Используя кончик лопатки, поднимите фиксирующую защёлку шлейфа подсветки клавиатуры.

Тяните шлейф подсветки клавиатуры прямо из его гнезда.

Удалите семь винтов с крестообразным шлицем (3,2 мм), крепящих плату логики к верхней панели корпуса.

Не вытаскивайте плату логики пока! Снизу к плате прикреплены разъёмы, которые нужно сначала отключить.

Удалите два винта с крестообразным шлицем (7 мм), крепящих плату разъёма питания к верхней панели корпуса.

Примечание: этот шаг не строго обязателен, но он облегчает отключение кабеля, подключённого к плате разъёма питания.

Удалите два винта с крестообразным шлицем (3,5 мм), крепящих защёлку нижней крышки к верхней панели корпуса.

Поднимите защёлку нижней крышки и выньте её из верхней панели корпуса.

Некоторые корпуса MacBook Pro Unibody не имеют защёлки нижней крышки, и этот шаг не требуется.

Осторожно поднимите сборку платы логики с левой стороны и выведите её из верхней панели корпуса, следя за стороной с портами, которая может зацепиться при извлечении.

Не полностью извлекайте плату логики пока!

Перед продолжением убедитесь, что плата логики отключена от всех соединений с верхней панелью корпуса (кроме разъёма батареи).

При обратной сборке убедитесь, что никакие разъёмы и кабели не находятся под платой логики. Некоторые шлейфы очень тонкие и хрупкие.

Поднимите плату логики достаточно, чтобы ухватиться за разъём батареи, и потяните его прямо от его гнезда на плате логики.

Выньте сборку платы логики из верхней панели корпуса.

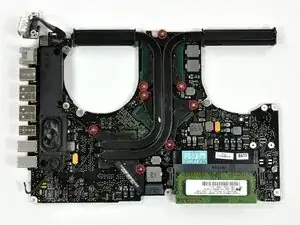

Удалите восемь винтов с крестообразным шлицем (8,4 мм), крепящих радиатор к плате логики.

Не снимайте радиатор пока! Сначала необходимо отключить деликатный разъём.

Под каждым из этих винтов удерживается пружина.

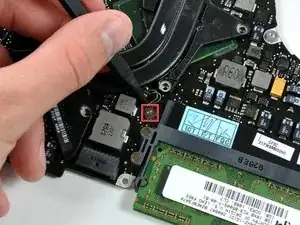

Используйте кончик лопатки, чтобы поддеть разъём температурного датчика и приподнять его с платы логики.

Этот разъём особенно хрупок, поэтому при снятии соблюдайте крайнюю осторожность.

Осторожно поднимите радиатор и снимите его с платы логики.

Если вам нужно установить радиатор обратно в ноутбук, у нас есть руководство по термопасте, которое облегчает замену термокомпаунда.

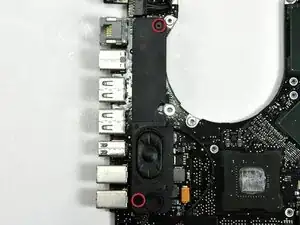

Удалите два винта с крестообразным шлицем (5 мм), крепящих левый динамик к плате логики.

При необходимости отслойте оранжевую ленту из каптона, закрывающую разъём левого динамика.

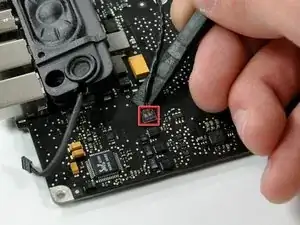

Используйте плоскую сторону лопатки, чтобы поддеть разъём левого динамика и приподнять его с платы логики.

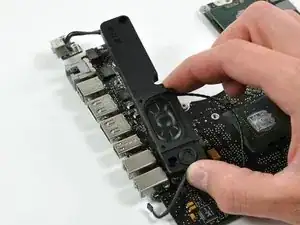

Выньте сборку левого динамика из платы логики.

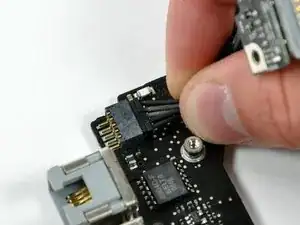

Отключите разъём платы питания (DC-In) от платы логики, потянув его прямо от гнезда.

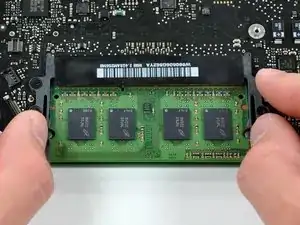

Освободите защёлки с каждой стороны модуля оперативной памяти, одновременно отодвигая каждую защёлку от модуля.

Эти защёлки фиксируют модуль на месте; освобождение вызовет его «выскальзывание» вверх.

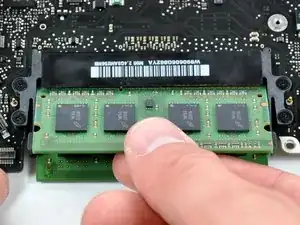

После того как модуль оперативной памяти выскочит, потяните его прямо из гнезда.

Повторите процесс, если установлен второй модуль оперативной памяти.

При повторной установке платы логики не забудьте нанести новый слой термопасты.
