Замена трекпада MacBook Pro 15" Unibody (конец 2008 — начало 2009)

Закрыв корпус, положите верхнюю часть Unibody вниз на ровную поверхность.

Нажмите на ребристую сторону защёлки крышки доступа, чтобы захватить свободный конец. Поднимите защёлку до вертикального положения.

Крышка доступа должна приподняться настолько, чтобы её можно было вынуть из Unibody.

Убедитесь, что защёлка крышки доступа находится в вертикальном положении перед продолжением.

Возьмите полупрозрачную пластиковую язычок и вытащите аккумулятор из Unibody, потянув вверх.

Если защёлка нажата, аккумулятор будет зафиксирован на месте.

Снимите следующие восемь винтов, крепящих нижнюю крышку к шасси:

Один винт Phillips 5,4 мм.

Три винта Phillips 14 мм.

Четыре винта Phillips 3,5 мм.

Двумя руками поднимите и снимите нижнюю крышку с верхней части корпуса.

Снимите следующие 5 винтов, крепящих среднюю панель к верхней части корпуса:

Три винта Phillips 10,5 мм.

Два винта Phillips 3,7 мм.

Поднимите среднюю панель и выньте её из верхней части корпуса.

Снимите следующие шесть винтов, крепящих правый и левый вентиляторы к плате:

Четыре винта Phillips 3,5 мм.

Два винта Phillips 3,2 мм.

С помощью острия лопатки подденьте разъём правого вентилятора прямо вверх из гнезда на плате.

Нажимайте только на сам разъём, не на гнездо, иначе вы можете повредить устройство.

Полезно повернуть лопатку по оси под проводами вентилятора для освобождения разъёма.

Снимите правый вентилятор из корпуса.

С помощью острия лопатки подденьте разъём левого вентилятора прямо вверх из гнезда на плате.

Нажимайте только на сам разъём, не на гнездо, иначе вы можете повредить устройство.

Полезно повернуть лопатку по оси под проводами вентилятора для освобождения разъёма.

Снимите левый вентилятор из корпуса.

Удалите клей с разъёма кабеля камеры.

Отсоедините кабель камеры, вытащив штекер параллельно плате, не поднимая его вверх.

С помощью лопатки аккуратно подденьте разъём оптического привода прямо вверх из гнезда на плате.

При необходимости снимите поролоновую прокладку, закрывающую разъём сабвуфера.

Плоским концом лопатки подденьте разъём сабвуфера прямо вверх из гнезда на плате.

Будьте очень осторожны. Это соединение деликатно, гнездо легко оторвать от платы.

Плоским концом лопатки подденьте серебристый разъём кабеля жёсткого диска прямо вверх из гнезда на плате.

С помощью лопатки подденьте разъём трекпада прямо вверх из гнезда на плате.

Острим лопатки отогните фиксирующую лапку ленточного кабеля ИК/режима сна.

Вытяните ленточный кабель ИК/режима сна прямо из гнезда.

С помощью лопатки подденьте разъём индикатора зарядки батареи прямо вверх из гнезда на плате.

Подденьте под проводами кабеля, чтобы не вырывать само гнездо с платы.

Острим лопатки отогните фиксирующую лапку ленточного кабеля клавиатуры.

Вытяните ленточный кабель клавиатуры прямо из гнезда.

При сборке убедитесь, что ленточный кабель клавиатуры полностью вставлен обратно в ZIF-гнездо.

Острим лопатки отогните фиксирующую лапку ленточного кабеля каркаса ExpressCard.

Вытяните ленточный кабель каркаса ExpressCard прямо из гнезда.

Плоским концом лопатки подденьте разъём кабеля микрофона прямо вверх из гнезда на плате.

Подденьте под проводами кабеля, чтобы не вырывать само гнездо с платы.

Возьмитесь за пластиковую вытяжную вкладку, закреплённую на замке кабеля данных дисплея, и поверните её в сторону входа питания (DC-in) компьютера.

Потяните разъём кабеля данных дисплея прямо от его гнезда.

При отключении кабеля данных дисплея не тяните за чёрную вкладку, закреплённую на замке кабеля. Рекомендуется покачивать кабель, одновременно прикладывая натяжение, чтобы постепенно "высунуть" разъём из гнезда.

Убедитесь, что кабель данных дисплея правильно установлен в своё гнездо при повторной сборке. Неправильная установка приведёт к частично видимому изображению или его полному отсутствию.

Найдите ленточный кабель подсветки клавиатуры (рядом с местом для левого вентилятора).

С помощью острого конца лопатки отогните фиксирующий язычок ленточного кабеля подсветки клавиатуры.

Вытяните ленточный кабель подсветки клавиатуры прямо из его гнезда.

Удалите семь винтов Phillips 3.2 мм, крепящих плату логики к верхней крышке.

Ещё не извлекайте плату логики! Снизу к плате подключены разъёмы, которые необходимо сначала отключить.

Удалите два винта Phillips 7 мм, крепящих плату входа питания (DC-in) к верхней крышке.

Примечание: этот шаг не строго обязателен, но облегчит отключение кабеля, подключённого к плате входа питания.

Удалите два винта Phillips 3.5 мм, крепящих защёлку нижней крышки к верхней крышке.

Поднимите защёлку нижней крышки и извлеките её из верхней крышки.

Некоторые корпуса MacBook Pro Unibody не имеют защёлки нижней крышки, и этот шаг не требуется.

Аккуратно приподнимите сборку платы логики с левой стороны и выводите её из верхней крышки, учитывая бок с портами, который может застрять при извлечении.

Не полностью извлекайте плату логики пока!

Убедитесь, что плата логики освобождена от всех соединений с верхней крышкой (кроме разъёма батареи) перед продолжением.

При повторной сборке убедитесь, что все разъёмы и кабели не оказались под платой логики. Некоторые ленточные кабели очень тонкие и хрупкие.

Приподнимите плату логики достаточно, чтобы схватить разъём батареи, и потяните его прямо от его гнезда на плате логики.

Извлеките сборку платы логики из верхней крышки.

Выведите кабель данных камеры из его канала на оптическом приводе.

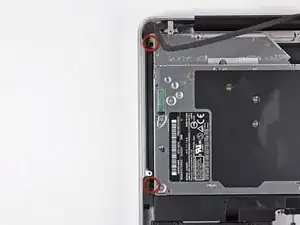

Удалите следующие три винта Phillips, крепящие оптический привод к верхней крышке:

Два винта Phillips 2.5 мм.

Один винт Phillips 3.5 мм.

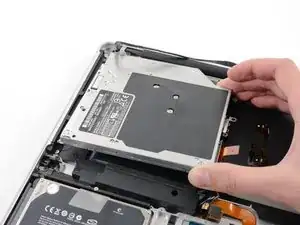

Поднимите оптический привод и извлеките его из верхней крышки.

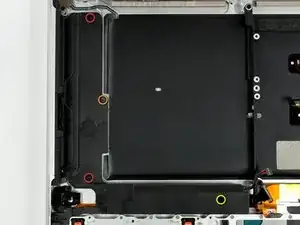

Удалите следующие четыре винта, крепящие сабвуфер и правый динамик к верхней крышке:

Два винта Phillips 3.2 мм.

Один винт Phillips 2.6 мм.

Один винт Phillips 5.0 мм.

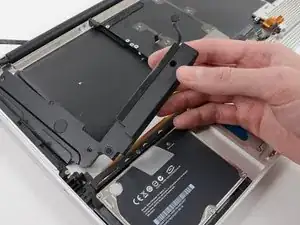

Поднимите сборку сабвуфера и правого динамика и извлеките её из верхней крышки.

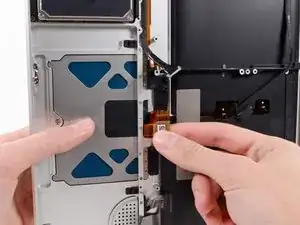

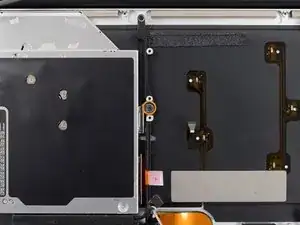

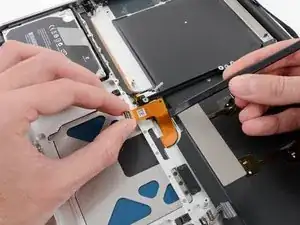

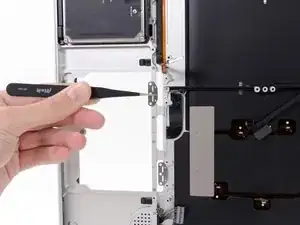

Вставьте плоский конец лопатки под ленточный кабель трекпада и аккуратно отодвиньте его от клея, закрепляющего его на верхней крышке.

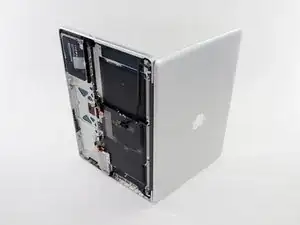

Откройте ваш MacBook Pro и установите его на стол, как показано.

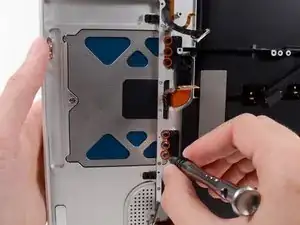

Удерживая край трекпада, ближайший к плате логики, одной рукой, удалите шесть винтов Phillips 1.3 мм, крепящих две скобы к трекпаду.

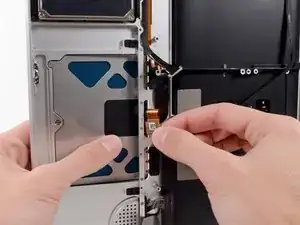

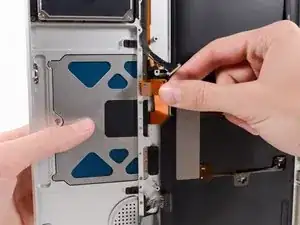

Удерживая трекпад левой рукой, загните верхнюю часть ленточного кабеля трекпада вниз правой рукой так, чтобы он прошёл через вырез в верхней крышке.

Протяните ленточный кабель через вырез, одновременно выталкивая часть трекпада, ближайшую к клавиатуре, из верхней крышки.

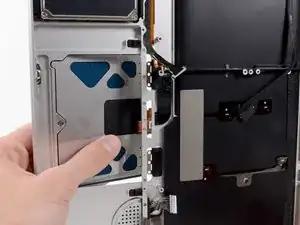

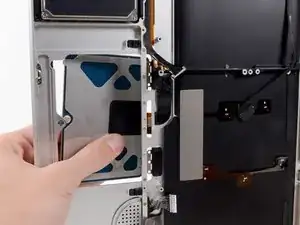

Освободив кабель, извлеките трекпад из верхней крышки.

Чтобы заменить скобы трекпада, сначала необходимо снять чёрные крышки, которые удерживают их в верхней крышке.

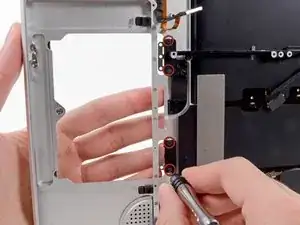

Удалите четыре винта Phillips 2.7 мм с двух крышек скоб трекпада.

Малые металлические скобы могут упасть после снятия крышек. При установке их удобнее разместить на месте с помощью пинцета.
