Замена платы логики MacBook Pro 15" Retina Display Late 2013

Ваш ноутбук случайно намок? Плата логики сгорела? Используйте это руководство для установки новой платы логики в MacBook Pro 15" Retina Display Early 2013.

Шаг 1

Удалите следующие винты P5 pentalobe, крепящие нижнюю крышку к MacBook Pro:

Восемь 3.0 мм

Два 2.3 мм

Шаг 2

Поддев по краю, ближайшему к крышке сцепления, снимите нижнюю крышку с MacBook Pro.

Отложите нижнюю крышку в сторону.

Шаг 3

Отогните предупреждающую наклейку, покрывающую разъем батареи.

Шаг 4

Используя плоский конец лопатки, осторожно отожмите разъем батареи вертикально вверх из его гнезда на плате логики.

Отогните кабели батареи назад и в сторону, чтобы разъем батареи случайно не коснулся платы логики.

Шаг 5

Используйте лопатку или пинцет, чтобы отжать три антенных кабеля AirPort вертикально вверх с их гнезд на плате AirPort.

Точки подключения кабеля хрупкие. Поднимайте только за разъем, а не за гнездо или кабель.

Для повторного подключения аккуратно совместите разъем с гнездом и прижмите его плоской частью лопатки.

Шаг 6

Используйте наконечник лопатки, чтобы сдвинуть штекер кабеля камеры в направлении вентилятора и вытащить его из гнезда на плате логики.

Штекер на фотографии имеет шесть контактов, но в некоторых моделях их двенадцать. Процесс снятия штекера из гнезда одинаков для обоих вариантов.

Если штекер кабеля камеры не выходит легко из гнезда на плате логики, отогните резиновое покрытие над вентилятором, чтобы получить доступ к кабелю, затем аккуратно потяните за кабель, одновременно используя лопатку, чтобы осторожно толкать штекер из гнезда.

Обязательно толкайте параллельно плате: сначала с одной стороны, затем с другой, чтобы постепенно «вывести» штекер из гнезда. Не поддевайте вверх, иначе вы повредите гнездо.

Шаг 7

Подденьте плоским концом лопатки резиновое покрытие теплоотвода над правым вентилятором.

Просуньте лопатку под длину покрытия, отрывая клей.

Поднимите покрытие и отогните его назад, чтобы получить доступ к кабелям под ним.

Шаг 8

Пальцами оттяните кабели AirPort/Camera вверх от вентилятора.

Кабели приклеены к вентилятору, поэтому аккуратно отрывайте их, чтобы не повредить.

Осторожно выведите кабели из пластикового направляющего канала.

Шаг 9

Плоским концом лопатки подденьте резиновые крышки петель на левой и правой петлях.

Шаг 10

Если у разъемов кабеля платы ввода/вывода нет вырезов в прокладке, вам потребуется освободить фиксирующий рычаг под вырезом, чтобы вынуть кабель. В этом случае не поднимайте разъем, пока рычаги не будут отщелкнуты.

Используя плоский конец лопатки, выпрямите разъем кабеля платы ввода/вывода вертикально вверх из его гнезда на плате логики.

При сборке подключите этот конец в первую очередь, так как он не гибкий.

Аналогичным образом извлеките разъем кабеля платы ввода/вывода из его гнезда на плате ввода/вывода.

Удалите кабель платы ввода/вывода из MacBook Pro.

Шаг 11

Удалите единственный винт T5 Torx 2.9 мм, фиксирующий карту AirPort к плате логики.

Шаг 12

Ухватившись за боковые стороны карты AirPort, поднимите её под небольшим углом (5–10˚), чтобы ослабить лёгкий клей, приклеивающий её к плате логики.

Вытяните карту AirPort параллельно из её разъёма на плате логики, чтобы удалить её.

Шаг 13

Используйте наконечник лопатки, чтобы перевернуть удерживающую защёлку на разъёме ленточного кабеля правого вентилятора ZIF вверх.

Убедитесь, что вы поддеваете именно шарнирную удерживающую защёлку, а не сам разъём.

Начиная с верхней части кабеля, просуньте пластиковый инструмент для вскрытия под кабель правого вентилятора, чтобы освободить его от платы логики.

Будьте осторожны при освобождении кабеля, так как он сильно приклеен к плате логики.

Шаг 14

Удалите следующие три винта, фиксирующие правый вентилятор к плате логики:

Один винт T5 Torx 4.4 мм

Один винт T5 Wide Head Torx 3.9 мм

Один винт T5 Torx 5.0 мм с воротником 2 мм

Шаг 15

Поднимите и извлеките правый вентилятор из MacBook Pro.

При повторной установке вентилятора удобнее сначала подключить ленточный кабель вентилятора по мере опускания вентилятора на место, а не после установки трёх винтов вентилятора.

Шаг 16

Плоским концом лопатки поднимите резиновое покрытие теплоотвода с левого вентилятора.

Шаг 17

Удалите следующие три винта, крепящие левый вентилятор к плате:

Один винт T5 Torx 4,4 мм с буртиком 2 мм

Один винт T5 Torx 5,0 мм с буртиком 2 мм

Один винт T5 Torx широкая головка 3,9 мм

При повторной установке вентилятора и его винтов не затягивайте винты полностью, пока сначала не установите их все свободно, чтобы вентилятор мог немного сместиться и правильно встать при вкручивании винтов в резьбовые стойки.

Шаг 18

Используйте кончик лопатки, чтобы приподнять защёлку разъёма ленточного кабеля левого вентилятора (ZIF).

Убедитесь, что Вы поддеваете подпружиненную защёлку, а не сам разъём.

Начиная с верхней части кабеля, подденьте пластиковым инструментом для вскрытия левый кабель вентилятора, чтобы освободить его от платы.

Будьте осторожны при отсоединении кабеля, он сильно приклеен к плате. При необходимости используйте нагрев (iOpener или фен), чтобы размягчить клей и облегчить снятие.

Поднимите левый вентилятор из корпуса.

При повторной установке вентилятора удобнее подключать ленточный кабель вентилятора по мере опускания вентилятора на место, а не после установки трёх винтов вентилятора.

Шаг 19

Удалите один винт T5 Torx 3,1 мм, крепящий SSD к плате.

Шаг 20

Немного приподнимите правую сторону SSD и крепко, прямо сдвиньте его прочь из разъёма на плате.

Шаг 21

Используйте кончик лопатки, чтобы приподнять фиксатор ленточного кабеля платы ввода-вывода и повернуть его в сторону батареи.

Используйте плоский конец лопатки, чтобы вытащить ленточный кабель платы ввода-вывода прямо из разъёма на плате.

Не поднимайте ленточный кабель платы ввода-вывода вверх — его разъём очень хрупкий. Тяните кабель параллельно плоскости платы.

Шаг 22

Удалите два винта T5 Torx 3,1 мм, крепящие плату ввода-вывода к плате.

На некоторых моделях удаление также серебристого винта T5 Torx 3,5 мм из радиатора может помочь при снятии платы ввода-вывода.

Осторожно поднимите плату ввода-вывода и извлеките её из нижней крышки корпуса.

Шаг 23

Используйте плоский конец лопатки, чтобы поддеть коннектор левого динамика и вынуть его из разъёма на плате.

Используйте кончик лопатки, чтобы поддеть коннектор правого динамика и вынуть его из разъёма на плате.

Поддевайте головку кабеля, а не сам разъём. Поддевание разъёма может привести к его отделению от платы.

Шаг 24

Отклейте ленту, закрывающую верхнюю часть разъёма ленточного кабеля клавиатуры.

Используйте плоский конец лопатки, чтобы приподнять защёлку разъёма ленточного кабеля клавиатуры ZIF.

Убедитесь, что Вы поддеваете подпружиненную защёлку, а не сам разъём.

Используйте плоский конец лопатки, чтобы выдвинуть ленточный кабель клавиатуры из разъёма.

Шаг 25

Используйте плоский конец лопатки, чтобы поддеть коннектор ленточного кабеля трекпада и вынуть его из разъёма.

Шаг 26

Используйте плоский конец лопатки, чтобы поддеть коннектор подсветки клавиатуры и вынуть его из разъёма на плате.

Шаг 27

Используйте кончик лопатки или ноготь, чтобы приподнять защёлку разъёма ленточного кабеля микрофона (ZIF).

Убедитесь, что Вы поддеваете подпружиненную защёлку, а не сам разъём.

Выньте ленточный кабель микрофона из разъёма.

Шаг 28

Используйте кончик лопатки, чтобы приподнять фиксатор кабеля дисплея и повернуть его в сторону разъёма питания (DC-In).

Выньте кабель дисплея прямо из разъёма на плате.

Не поднимайте кабель дисплея вверх — его разъём очень хрупкий. Тяните кабель параллельно плоскости платы.

Шаг 29

Используйте плоский конец лопатки, чтобы аккуратно снять резиновую крышку винта на выступающей головке винта рядом с разъёмом MagSafe 2.

Расположение этого винта может различаться в зависимости от модели.

Шаг 30

Удалите следующие шесть винтов, крепящих плату к верхней крышке:

Один винт T5 Torx 3,1 мм

Один винт T5 Torx 2,5 мм

Один серебристый винт T5 Torx с выступающей головкой 5,5 мм

Два винта T5 Torx 5,7 мм

Один серебристый винт T5 Torx 3,8 мм

Шаг 31

Подняв с той стороны, что ближе к батарее, поверните плату логики к верхней части MacBook Pro.

Возможно, потребуется сдвинуть плату логики на несколько миллиметров влево, чтобы освободить пространство для портов вдоль правого края платы.

Используя плоский конец лопатки, осторожно выдавите разъем MagSafe 2 из его гнезда на нижней стороне платы логики.

Отключить разъем MagSafe 2 может быть сложно. Если вы снимаете плату логики только временно, например для замены батареи, может быть проще просто удалить два винта T5 длиной 2,5 мм, крепящие плату питания MagSafe, а затем вынуть плату логики и плату MagSafe вместе.

Шаг 32

Снимите узел платы логики с MacBook Pro.

Пока плата логики и вентиляторы сняты, используйте баллончик со сжатым воздухом и мягкую антистатическую щетку, чтобы удалить пыль и другие загрязнения из верхней крышки и с платы логики, особенно из отверстий для выхода воздуха вентилятора вдоль заднего края верхней крышки.

При повторной установке материнской платы убедитесь, что все кабели и две резиновые крышки радиатора/вентилятора видимы и не зажаты под материнской платой.

На второй фотографии, по часовой стрелке сверху: батарея, правый динамик, подсветка клавиатуры, AirPort/камера, дисплей, микрофон, левый динамик, клавиатура и трекпад.

Шаг 33

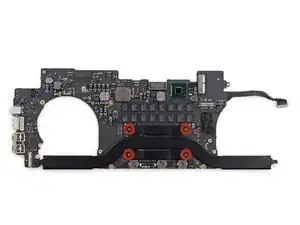

Удалите четыре винта T5 длиной 3,5 мм, крепящие радиатор к плате логики.

Схватитесь за оба конца радиатора и поднимите его с платы логики.

При установке нового радиатора не забудьте заменить термопасту под радиатором.

Шаг 34

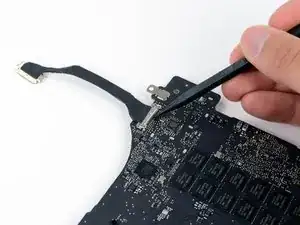

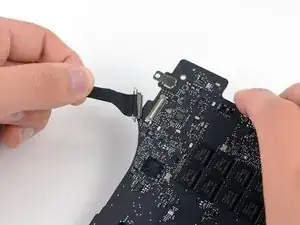

Используйте наконечник лопатки, чтобы приподнять металлическую защелку на кабеле передачи данных HDMI.

Осторожно вытяните кабель передачи данных HDMI прямо из его гнезда на плате логики.

Шаг 35

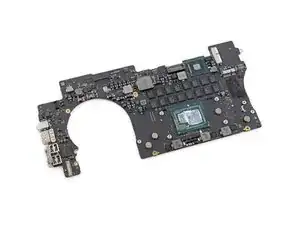

Плата логики остается.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
