Замена платы питания MagSafe DC-In для MacBook Pro 15" Retina Display Late 2013

Уберите следующие винты P5 pentalobe, крепящие нижнюю крышку к MacBook Pro:

Восемь 3,0 мм

Два 2,3 мм

Поднимите нижнюю крышку от края, ближайшего к крышке сцепления, и снимите её с MacBook Pro.

Отложите нижнюю крышку в сторону.

Отогните предупреждающую наклейку, закрывающую разъём батареи.

Используя плоский конец лопатки, аккуратно подденьте разъём батареи прямо вверх из его гнезда на плате.

Отогните кабели батареи назад и уберите в сторону, чтобы разъём батареи случайно не коснулся платы.

Используйте лопатку или пинцет, чтобы поддеть три кабеля антены AirPort прямо вверх и отсоединить их от гнёзд на плате AirPort.

Контактные точки кабеля хрупкие. Поднимайте только за разъём, не за гнездо и не за сам кабель.

Для подсоединения выровняйте разъём над гнездом и нажмите вниз плоской частью лопатки.

Используйте острый конец лопатки, чтобы сдвинуть штекер кабеля камеры в сторону вентилятора и вытащить его из гнезда на логической плате.

Штекер на фото имеет шесть контактов, но в некоторых моделях их двенадцать. Процесс извлечения штекера из гнезда одинаков для обеих конфигураций.

Если штекер кабеля камеры не выходит легко из гнезда, отогните резиновую накладку над вентилятором, чтобы получить доступ к кабелю, затем осторожно потяните за кабель, одновременно используя лопатку, чтобы мягко выдавить штекер из гнезда.

Надавливайте параллельно плате, сначала с одной стороны, затем с другой, чтобы постепенно «подвигать» штекер из гнезда. Не поддевайте вверх, иначе повредите гнездо.

Вставьте плоский конец лопатки под резиновую крышку радиатора над правым вентилятором.

Просуньте лопатку под всю длину крышки, чтобы освободить клей.

Поднимите крышку и отогните её, чтобы получить доступ к кабелям под ней.

Используйте пальцы, чтобы поднять кабели AirPort/Camera с вентилятора.

Кабели приклеены к вентилятору, поэтому отлепляйте их осторожно, чтобы не повредить.

Аккуратно выведите кабели из пластикового направляющего канала.

Используя плоский конец лопатки, подденьте резиновые накладки петель над левой и правой петлями.

Если у разъёмов кабеля платы ввода/вывода есть вырезы в прокладке, вам нужно освободить фиксирующий рычаг под вырезом, чтобы извлечь кабель. В этом случае не поддёргивайте разъём вверх, пока рычаги не будут отщёлкнуты.

Используя плоский конец лопатки, подденьте разъём кабеля платы ввода/вывода прямо вверх из его гнезда на логической плате.

При сборке подключайте этот конец в первую очередь, так как он не гибкий.

Аналогичным образом извлеките разъём кабеля платы ввода/вывода из его гнезда на плате ввода/вывода.

Удалите кабель платы ввода/вывода из MacBook Pro.

Удалите один винт T5 Torx 2,9 мм, крепящий карту AirPort к логической плате.

Возьмите карту AirPort за боковые стороны и поднимите под небольшим углом (5–10°), чтобы отделить лёгкий клей, приклеивающий её к логической плате.

Вытяните карту AirPort параллельно из её разъёма на логической плате, чтобы извлечь её.

Используйте кончик лопатки, чтобы отогнуть фиксирующую заслонку на ZIF-разъёме ленточного кабеля правого вентилятора.

Убедитесь, что вы поддёёте именно шарнирную фиксирующую заслонку, а не сам разъём.

Начиная с верхней части кабеля, просуньте пластиковый инструмент для вскрытия под кабель правого вентилятора, чтобы освободить его от логической платы.

Будьте осторожны при освобождении кабеля, он сильно приклеен к логической плате.

Удалите следующие три винта, крепящие правый вентилятор к логической плате:

Один винт T5 Torx 4,4 мм

Один винт T5 Torx с широкой головкой 3,9 мм

Один винт T5 Torx 5,0 мм с втулкой 2 мм

Поднимите и извлеките правый вентилятор из MacBook Pro.

При установке вентилятора заново проще подключить ленточный кабель вентилятора уже при опускании вентилятора на место, а не после установки трёх винтов.

Используйте плоский конец лопатки, чтобы поддеть резиновую крышку радиатора над левым вентилятором.

Снимите следующие три винта, крепящие левый вентилятор к плате логики:

Один винт T5 Torx 4,4 мм с втулкой 2 мм

Один винт T5 Torx 5,0 мм с втулкой 2 мм

Один винт T5 с широкой головкой 3,9 мм

При повторной установке вентилятора и его винтов не затягивайте винты полностью, пока все они сначала не будут установлены свободно — так вентилятор сможет немного сдвинуться и правильно расположиться при вкручивании винтов в резьбовые стоечки.

Используйте наконечник лопатки, чтобы отжать фиксирующий язычок разъёма ленточного кабеля левого вентилятора (ZIF).

Убедитесь, что вы поднимаете именно откидной фиксирующий язычок, а не сам разъём.

Начиная с верхней части кабеля, подденьте пластиковым инструментом для вскрытия кабель левого вентилятора, чтобы освободить его от платы логики.

Будьте осторожны при отрыве кабеля — он сильно приклеен к плате логики. При необходимости используйте нагрев (iOpener или фен), чтобы разогреть кабель и смягчить клей, облегчая удаление.

Поднимите левый вентилятор и извлеките его из устройства.

При повторной установке вентилятора удобнее подключать ленточный кабель вентилятора по мере опускания вентилятора на место, а не после установки трёх винтов вентилятора.

Снимите один винт T5 Torx 3,1 мм, фиксирующий твердотельный накопитель (SSD) к плате логики.

Немного приподнимите правую сторону SSD и уверенно сдвиньте его прямо прочь из разъёма на плате логики.

Используйте наконечник лопатки, чтобы отжать фиксатор кабеля данных платы ввода-вывода и повернуть его в сторону батареи компьютера.

Используйте плоский конец лопатки, чтобы вытащить кабель данных платы ввода-вывода прямо из его разъёма на плате логики.

Не поднимайте кабель данных платы ввода-вывода вверх — его разъём очень хрупкий. Тяните кабель параллельно поверхности платы логики.

Снимите два винта T5 Torx 3,1 мм, крепящие плату ввода-вывода к плате логики.

В некоторых моделях также удаление серебристого винта T5 Torx 3,5 мм с радиатора может облегчить снятие платы ввода-вывода.

Осторожно приподнимите плату ввода-вывода и извлеките её из нижнего корпуса.

Используйте плоский конец лопатки, чтобы поддеть и извлечь разъём левого динамика из его гнезда на плате логики.

Используйте наконечник лопатки, чтобы поддеть и извлечь разъём правого динамика из его гнезда на плате логики.

Убедитесь, что вы поддевали за головку кабеля, а не за сам разъём. Поддевание разъёма может привести к его отслоению от платы логики.

Отогните ленту, закрывающую верх разъёма ленточного кабеля клавиатуры.

Используйте плоский конец лопатки, чтобы отжать фиксирующий язычок разъёма ленточного кабеля клавиатуры (ZIF).

Убедитесь, что вы поднимаете именно откидной фиксирующий язычок, а не сам разъём.

Используйте плоский конец лопатки, чтобы вытолкнуть ленточный кабель клавиатуры из его разъёма.

Используйте плоский конец лопатки, чтобы поддеть разъём ленточного кабеля трекпада и вынуть его из гнезда.

Используйте плоский конец лопатки, чтобы поддеть разъём подсветки клавиатуры и вынуть его из гнезда на плате логики.

Используйте наконечник лопатки или ноготь, чтобы отжать фиксирующий язычок разъёма ленточного кабеля микрофона (ZIF).

Убедитесь, что вы поднимаете именно откидной фиксирующий язычок, а не сам разъём.

Вытяните ленточный кабель микрофона из его разъёма.

Используйте наконечник лопатки, чтобы отжать фиксатор кабеля данных дисплея и повернуть его в сторону входа питания (DC-In) компьютера.

Вытяните кабель данных дисплея прямо из его разъёма на плате логики.

Не тяните кабель данных дисплея вверх — его разъём очень хрупкий. Тяните кабель параллельно поверхности платы логики.

Используйте плоский конец лопатки, чтобы аккуратно снять резиновую заглушку винта на приподнятой головке винта рядом с разъёмом MagSafe 2.

Расположение этого винта может различаться в зависимости от модели.

Снимите следующие шесть винтов, крепящих плату логики к верхнему корпусу:

Один винт T5 Torx 3,1 мм

Один винт T5 Torx 2,5 мм

Один серебристый винт T5 Torx с приподнятой головкой 5,5 мм

Два винта T5 Torx 5,7 мм

Один серебристый винт T5 Torx 3,8 мм

Поднимая со стороны, ближайшей к батарее, поверните логическую плату к верхней части MacBook Pro.

Возможно, потребуется сдвинуть логическую плату на несколько миллиметров влево, чтобы освободить место для разъёмов вдоль правого края платы.

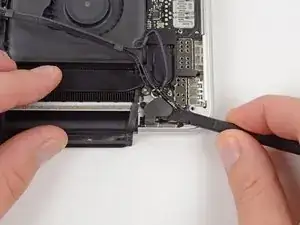

Используя плоский конец лопатки, аккуратно вытолкните разъём MagSafe 2 из его гнезда на нижней стороне логической платы.

Отключение разъёма MagSafe 2 может быть затруднено. Если вы снимаете логическую плату только временно, например, для замены батареи, может быть проще просто удалить два винта T5 Torx 2,5 мм, закрепляющие плату питания MagSafe, а затем вынуть логическую плату вместе с платой MagSafe.

Снимите сборку логической платы с MacBook Pro.

Пока логическая плата и вентиляторы сняты, используйте баллончик со сжатым воздухом и мягкую антистатическую щетку, чтобы удалить пыль и другой мусор из верхнего корпуса и с логической платы, особенно из вентиляционных отверстий вентиляторов вдоль заднего края верхнего корпуса.

При повторной установке материнской платы убедитесь, что все кабели и две резиновые крышки радиатора/вентилятора видимы и не зажаты под материнской платой.

Вторая фотография, по часовой стрелке сверху: аккумулятор, правый динамик, подсветка клавиатуры, модуль AirPort/камера, дисплей, микрофон, левый динамик, клавиатура и трекпад.

Поверните устройство на 180 градусов, чтобы облегчить доступ к остальным внутренним компонентам.

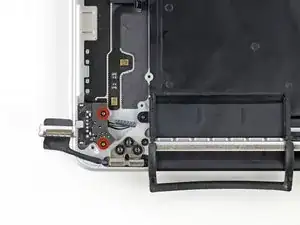

Удалите два винта T5 Torx 2,5 мм, которые фиксируют плату питания MagSafe в верхнем корпусе.

Сдвиньте плату питания MagSafe вправо, чтобы освободить её из выемки в верхнем корпусе.

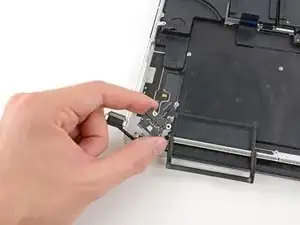

Поднимите и извлеките плату питания MagSafe из сборки верхнего корпуса.
