Замена микрофона MacBook Pro 15" Retina Display Late 2013
Шаг 1

Удалите следующие винты P5 pentalobe, крепящие нижнюю крышку к MacBook Pro:
Восемь 3,0 мм
Два 2,3 мм
Шаг 2

Поднимите нижнюю крышку за край, ближайший к крышке сцепления, и снимите её с MacBook Pro.
Отложите нижнюю крышку в сторону.
Шаг 3

Отогните предупреждающую наклейку, закрывающую разъём аккумулятора.
Шаг 4

Используя плоский конец лопатки, аккуратно отожмите разъём аккумулятора строго вверх из его гнезда на плате.
Отогните кабели аккумулятора назад и в сторону, чтобы разъём аккумулятора случайно не коснулся платы.
Шаг 5

С помощью лопатки или пинцета отожмите три антенные кабеля AirPort строго вверх, чтобы снять их с гнезд на плате AirPort.
Точки подключения кабелей хрупкие. Поднимайте только за разъём, а не за гнездо или сам кабель.
Для повторного подключения аккуратно совместите разъём с гнездом и плоской частью лопатки плотно посадите его на место.
Шаг 6

Используйте тонкий конец лопатки, чтобы сдвинуть штекер кабеля камеры в сторону вентилятора и вывести его из гнезда на логической плате.
Штекер на фото имеет шесть контактов, но в некоторых моделях их двенадцать. Процесс извлечения штекера из гнезда одинаков для обоих вариантов.
Если штекер кабеля камеры не выходит легко из гнезда на плате, отогните резиновую накладку над вентилятором, чтобы получить доступ к кабелю, затем аккуратно потяните за кабель, одновременно используя лопатку, чтобы слегка подтолкнуть штекер из гнезда.
Обязательно толкайте параллельно плате, сначала с одной стороны, затем с другой, чтобы постепенно «провести» штекер из гнезда. Не поднимайте вверх, иначе повредите гнездо.
Шаг 7


Вставьте плоский конец лопатки под резиновую крышку теплоотвода на правом вентиляторе.
Проведите лопатку вдоль крышки, чтобы освободить клей.
Поднимите крышку и откиньте её, чтобы получить доступ к прокладываемым под ней кабелям.
Шаг 8


Используя пальцы, оттяните кабели AirPort/Camera вверх с вентилятора.
Кабели приклеены к вентилятору, поэтому аккуратно отлепляйте их, чтобы не повредить.
Осторожно выведите кабели из пластикового направляющего держателя.
Шаг 9


Если у разъёмов кабеля платы ввода/вывода нет вырезов в прокладке, вам потребуется освободить фиксирующий рычаг под вырезом, чтобы снять кабель. В этом случае не поднимайте разъём вверх, пока рычаги не будут отщёлкнуты.
Плоским концом лопатки подденьте разъём кабеля платы ввода/вывода строго вверх из его гнезда на логической плате.
При сборке подключайте этот конец в первую очередь, так как он не гибкий.
Аналогичным образом снимите разъём кабеля платы ввода/вывода из его гнезда на плате ввода/вывода.
Удалите кабель платы ввода/вывода из MacBook Pro.
Шаг 10

Удалите один 2,9 мм винт T5 Torx, крепящий карту AirPort к логической плате.
Шаг 11

Возьмитесь за боковые стороны карты AirPort и поднимите её под небольшим углом (5–10°), чтобы оторвать слабый клей, удерживающий её на логической плате.
Вытяните карту AirPort параллельно из её разъёма на логической плате, чтобы снять её.
Шаг 12

Используйте тонкий конец лопатки, чтобы поднять прижимную защёлку разъёма ленточного кабеля правого вентилятора типа ZIF.
Убедитесь, что вы поддеваете именно опорную защёлку, а не само гнездо.
Начиная с верхней части кабеля, подденьте пластиковой монтажной лопаткой кабель правого вентилятора, чтобы освободить его от логической платы.
Будьте осторожны при освобождении кабеля, так как он сильно приклеен к плате.
Шаг 13

Удалите следующие три винта, крепящие правый вентилятор к логической плате:
Один винт 4,4 мм T5 Torx
Один винт 3,9 мм T5 с широкой головкой
Один винт 5,0 мм T5 Torx с втулкой 2 мм
Шаг 14

Поднимите и извлеките правый вентилятор из MacBook Pro.
При повторной установке вентилятора проще сначала подключить ленточный кабель вентилятора, опуская вентилятор на место, а не после установки трёх винтов.
Шаг 15

Используйте плоский конец лопатки, чтобы приподнять резиновую крышку теплоотвода с левого вентилятора.
Шаг 16

Удалите следующие три винта, крепящие левый вентилятор к логической плате:
Один винт 4,4 мм T5 Torx с втулкой 2 мм
Один винт 5,0 мм T5 Torx с втулкой 2 мм
Один винт 3,9 мм T5 с широкой головкой
При повторной установке вентилятора и винтов не затягивайте винты полностью до тех пор, пока вы сначала не установите все их свободно, чтобы вентилятор мог немного переместиться и правильно сориентироваться при вкручивании винтов в резьбовые втулки.
Шаг 17


Используйте наконечник лопатки, чтобы приподнять фиксирующую планку на ZIF-разъёме ленточного кабеля левого вентилятора.
Убедитесь, что вы поддёвываете именно шарнирную фиксирующую планку, не сам разъём.
Начиная с верхней части кабеля, подденьте пластиковым инструментом для вскрытия левый кабель вентилятора, чтобы освободить его от платы.
Будьте осторожны при отсоединении кабеля, он сильно приклеен к плате. При необходимости нагрейте кабель с помощью iOpener или фена, чтобы размягчить клей и облегчить снятие.
Поднимите левый вентилятор и выньте его из устройства.
При установке вентилятора легче подключить ленточный кабель вентилятора при опускании вентилятора на место, а не после установки трёх винтов вентилятора.
Шаг 18

Удалите один 3,1 мм винт T5 Torx, закрепляющий SSD на плате.
Шаг 19

Небольшим приподнимите правую сторону SSD и резко сдвиньте его прямо наружу из разъёма на плате.
Шаг 20

Используйте наконечник лопатки, чтобы приподнять защёлку ленточного кабеля платы ввода-вывода и повернуть её в сторону батареи.
Плоским концом лопатки выдвиньте ленточный кабель платы ввода-вывода прямо из его разъёма на плате.
Не поднимайте ленточный кабель платы ввода-вывода, его разъём очень хрупкий. Тяните кабель параллельно поверхности платы.
Шаг 21


Удалите два винта T5 Torx длиной 3,1 мм, закрепляющие плату ввода-вывода на плате.
В некоторых моделях удаление также серебристого винта T5 Torx длиной 3,5 мм из радиатора может облегчить снятие платы ввода-вывода.
Осторожно приподнимите плату ввода-вывода и извлеките её из нижней части корпуса.
Шаг 22

Плоским концом лопатки приподнимите разъём левого динамика и извлеките его из гнезда на плате.
Наконечником лопатки приподнимите разъём правого динамика и извлеките его из гнезда на плате
Подденьте головку кабеля, а не сам разъём. Поддевание разъёма может привести к его отделению от платы.
Шаг 23


Отогните ленту, закрывающую верх разъёма ленточного кабеля клавиатуры.
Плоским концом лопатки приподнимите фиксирующую планку разъёма ленточного кабеля клавиатуры ZIF.
Убедитесь, что вы поддёвываете именно шарнирную фиксирующую планку, не сам разъём.
Плоским концом лопатки выдвиньте ленточный кабель клавиатуры из разъёма.
Шаг 24

Плоским концом лопатки аккуратно подденьте разъём ленточного кабеля трекпада и извлеките его из гнезда.
Шаг 25

Плоским концом лопатки подденьте разъём подсветки клавиатуры и извлеките его из гнезда на плате.
Шаг 26

Используйте наконечник лопатки или ноготь, чтобы приподнять фиксирующую планку на ZIF-разъёме ленточного кабеля микрофона.
Убедитесь, что вы поддёвываете именно шарнирную фиксирующую планку, не сам разъём.
Извлеките ленточный кабель микрофона из разъёма.
Шаг 27

Наконечником лопатки приподнимите защёлку кабеля дисплея и поверните её в сторону разъёма питания DC-In.
Вытащите кабель дисплея прямо из его разъёма на плате.
Не тяните кабель дисплея вверх — его разъём очень хрупкий. Тяните кабель параллельно поверхности платы.
Шаг 28

Плоским концом лопатки аккуратно снимите резиновую заглушку винта на выступающей головке винта рядом с разъёмом MagSafe 2.
Расположение этого винта может отличаться в зависимости от модели.
Шаг 29

Удалите следующие шесть винтов, закрепляющих плату на верхней части корпуса:
Один винт T5 Torx 3,1 мм
Один винт T5 Torx 2,5 мм
Один серебристый винт T5 Torx с выступающей головкой 5,5 мм
Два винта T5 Torx 5,7 мм
Один серебристый винт T5 Torx 3,8 мм
Шаг 30

Поднимая со стороны, ближайшей к батарее, поверните плату в сторону верхней части MacBook Pro.
Возможно, потребуется сдвинуть плату на несколько миллиметров влево, чтобы обеспечить зазор для портов вдоль правого края платы.
Плоским концом лопатки осторожно вытолкните разъём MagSafe 2 из его гнезда на нижней стороне платы.
Отключение разъёма MagSafe 2 может быть сложным. Если вы временно снимаете плату, например для замены батареи, может быть проще удалить два винта T5 Torx длиной 2,5 мм, фиксирующие плату DC-In MagSafe, и затем вынуть плату и плату MagSafe вместе.
Шаг 31


Извлеките сборку логической платы из MacBook Pro.
Пока логическая плата и вентиляторы сняты, используйте баллончик со сжатым воздухом и мягкую антистатическую щетку, чтобы удалить пыль и другие загрязнения из верхнего корпуса и с логической платы, особенно из отверстий выхода воздуха вентилятора вдоль заднего края верхнего корпуса.
При повторной установке материнской платы убедитесь, что все кабели и две резиновые крышки радиатора/вентилятора видимы и не зажаты под материнской платой.
Вторая фотография, по часовой стрелке сверху: аккумулятор, правый динамик, подсветка клавиатуры, AirPort/камера, дисплей, микрофон, левый динамик, клавиатура и трекпад.
Шаг 32

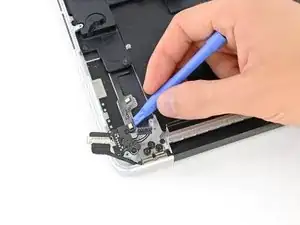

Подденьте край верхнего микрофона лезвием пластикового инструмента для вскрытия.
Проведите лезвием пластикового инструмента вдоль нижней части верхнего микрофона, чтобы освободить клей.
Аналогичным образом освободите клей под нижним микрофоном.
Шаг 33

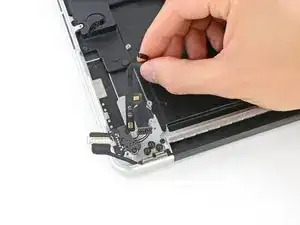

Снимите сборку микрофона с MacBook Pro.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
