Замена узла дисплея MacBook Pro 13" Retina Display Late 2012

Снимите следующие десять винтов, фиксирующих нижнюю крышку к верхней:

Два пенталобовых винта P5, 2.3 мм

Восемь пенталобовых винтов P5, 3.0 мм

В ходе ремонта следите за каждым винтом и возвращайте его ровно на то место, откуда он был извлечён, чтобы не повредить устройство.

Защёлкните пальцы между верхней и нижней крышками.

Осторожно оттяните нижнюю крышку от верхней.

Снимите нижнюю крышку и отложите в сторону.

При сборке аккуратно надавите в центре нижней крышки, чтобы защёлкнуть два пластиковых фиксатора.

Нижняя крышка соединена с верхней в центре двумя пластиковыми фиксаторами.

Снимите пластиковую крышку, приклеенную к плате контактов батареи.

Снимите следующие винты, фиксирующие плату разъёма батареи к плате логики:

Два винта T6 Torx, 2.8 мм

Один винт с ограничителем T6 Torx, 7.0 мм

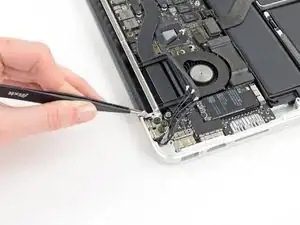

Используйте пинцет, чтобы снять маленькую пластиковую крышку, расположенную в правом нижнем углу платы разъёма батареи.

Снимите широкоголовый винт T6 Torx, 6.4 мм, фиксирующий разъём батареи к сборке платы логики.

Осторожно поднимите плату разъёма батареи над платой логики.

Рекомендуется слегка согнуть провода батареи, чтобы плата оставалась приподнятой над платой логики и не мешала.

Не перегибайте плату полностью и не загибайте провода — это может повредить батарею.

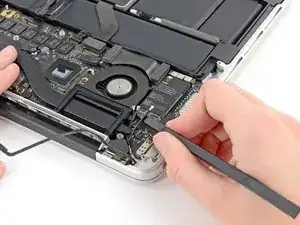

Схватите интерпозер пинцетом.

Интерпозер — это интерфейсная плата, соединяющая одно электрическое соединение с другим. В этом ремонте это плата, соединяющая батарею с платой логики.

Поднимите интерпозер с платы логики и извлеките его.

Удаление этой платы обеспечит постоянное отключение батареи в процессе ремонта, предотвращая случайное включение компьютера. Также целесообразно вынуть её, чтобы она не выпала неожиданно.

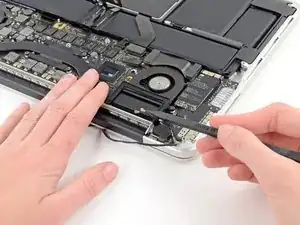

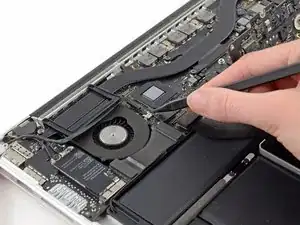

Используйте кончик лопатки, чтобы толкнуть разъём кабеля iSight прямо от его гнезда на плате логики.

Рекомендуется аккуратно нажимать по обеим сторонам разъёма, чтобы «вывести» его из гнезда.

Отведите кабель iSight в сторону.

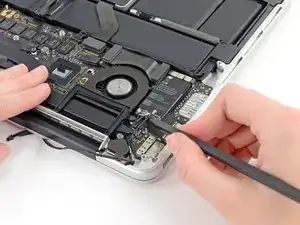

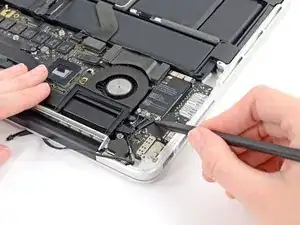

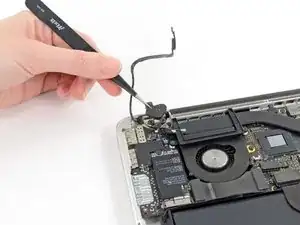

Используйте плоский конец лопатки, чтобы поддеть и отсоединить три антенные разъёма от платы AirPort.

Три кабеля имеют чёрные оплётки разной длины. При сборке:

Подключите кабель с длинной оплёткой к разъёму, ближайшему к портам.

Короткий кабель подключается рядом с винтом.

Оставшийся кабель без оплётки подключается в последний свободный разъём, рядом с вентилятором.

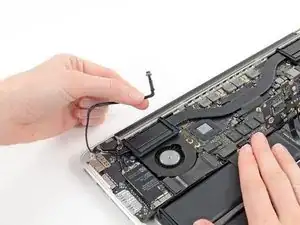

Отведите антенные кабели в сторону, чтобы они не мешали плате AirPort.

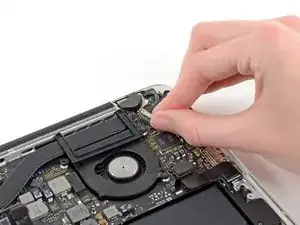

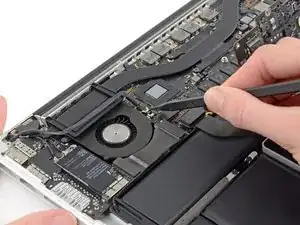

Возьмитесь за чёрную тяговую бирку, закреплённую на защёлке кабеля данных дисплея, и поверните её в сторону разъёма питания (DC-In) компьютера.

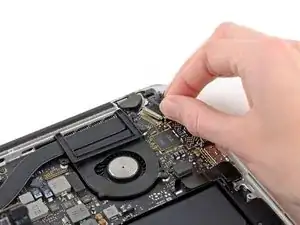

Тяните кабель данных дисплея прямо из его гнезда на плате логики.

Не поднимайте кабель данных дисплея вверх — его гнездо очень хрупкое. Тяните кабель параллельно плоскости платы логики.

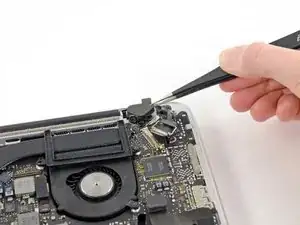

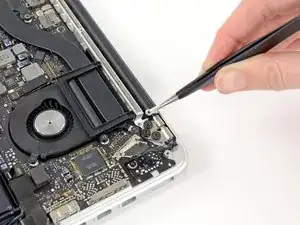

Используйте пинцет, чтобы приподнять резиновые накладки петель с правой и левой петель дисплея.

Снимите два винта T5 Torx, 3.1 мм, фиксирующие алюминиевые кронштейны петель.

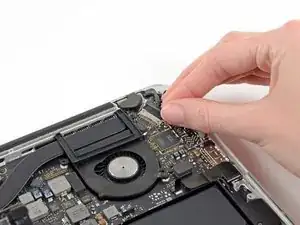

Используйте пинцет, чтобы снять алюминиевые кронштейны с правой и левой петель дисплея.

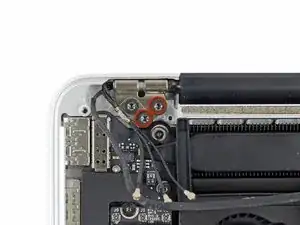

Снимите четыре внутренних винта T8 Torx, 5.3 мм (по два с каждой стороны), фиксирующие дисплей к верхней крышке.

Откройте MacBook Pro примерно на 110 градусов и положите его боком на стол, как показано.

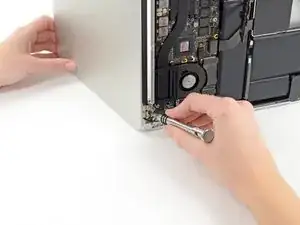

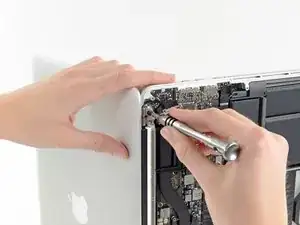

Держа дисплей и верхнюю панель вместе левой рукой, отвинтите оставшийся винт T8 Torx в креплении верхнего дисплея.

Обязательно держите дисплей и верхнюю панель левой рукой вместе. Несоблюдение этого может привести к падению освобождённого дисплея/верхней панели и возможному повреждению каждой части.

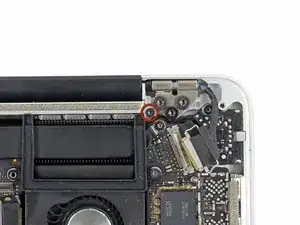

Удалите последний оставшийся винт T8 Torx, фиксирующий дисплей к верхней панели.

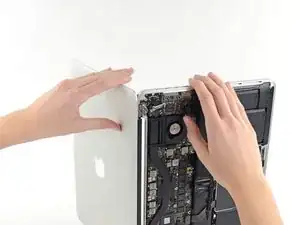

Возьмите устройство обеими руками, по половине в каждой.

Осторожно сдвиньте вперёд нижнюю половину устройства, чтобы отделить её от узла дисплея.

Аккуратно отложите каждую часть в сторону, разместив нижнюю половину клавиатурной стороной вниз.
